The easy to handle shoring construction kit for truss girders, shoring towers and pedestrian bridges

ALPHAKIT 工程系统

便利的工程系统塔架和桁架梁组成的便利的工程系统，适用于中型桥梁。

ALPHAKIT 是新型产品，可作为桥梁项目的承重支架系统，适用于高度小于30米，跨度小于27.75米的桥梁项目。该系统使用密配销栓连接，并由少量、轻质的系统组件组成，保证了快速组装。



塔架

ALPHAKIT可作为模板的高强支架，或现浇混凝土桥的临时支架，用于承载较高的荷载。垂直方向每根支腿最大承载力为300kN。

使用楔形销栓将爬梯安全固定在系统中的立杆上，可作为安全的通道。

HD的液压千斤顶单元可保证在受力状态下的拆模、立模。液压千斤顶可对柱头螺杆在受力状态下进行升降调整。液压千斤顶单元由活塞杆和手动泵组成。配备压力表，可直接读取压力值（显示压强bar和压力kN）。 每个塔架最多只需要一个液压千斤顶。

ALPHAKIT 塔架应用范围

  • 塔架最大高度至 30,00 米。
  • 受力状态下使用可移动的液压千斤顶单元完成立模、拆模。
  • 柱头螺杆可提供最大+/- 75 毫米的调节范围。

最大允许垂直荷载

  • 每根支腿最大承载力为 300 kN。


桁架梁

ALPHAKIT 桁架梁用于承载桥梁工程中现浇混凝土或预制件的荷载。

桁架梁可安装在塔架间、主梁的支架上，或钢梁上，可以在工业设施施工中加载，使系统处于临时应力状态。

 空间对角撑杆不仅起到了连接桁架梁上缘与下缘的作用，还起到加固水平连接的作用。

 ALPHAKIT 桁架梁应用范围

  • 最大跨度至 27,75 米
  • 每片桁架最大允许弯矩为 800 kNm



步行天桥

ALPHAKIT 人行天桥可作为步行天桥的临时支撑结构。

使用ALPHAKIT作为步行天桥可实现单跨最大35米的跨度，通过在跨中使用临时支撑,可以根据需要调整天桥的宽度。

PERI UP 与脚手架钢管可作为防护侧栏。

ALPHAKIT 步行天桥应用范围

  • 最大单跨跨度: 35 米
  • 标准宽度: 1,5 米
  • 标准高度: 2,5 米 (设计高度)
  • 不依赖吊车快速预组装

    可徒手组装的轻质组件。

  • 快速、安全组装

    凭借高强度的连接组件，每个节点只需两个密配销栓。

  • 少量的核心组件

    广泛、可变的使用范围，使系统变得简单、经济。

产品图片

  • The easy to handle shoring construction kit for truss girders, shoring towers and pedestrian bridges

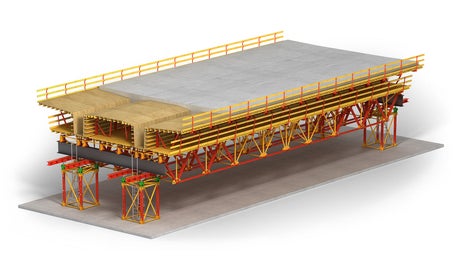

    适用于中型桥梁施工中的塔架和桁架系统的工程套件。

  • 凭借轻质的钢构件，保证了无需吊车进行于装配，塔架及其连接组件的组装可徒手完成，无需提升装置。

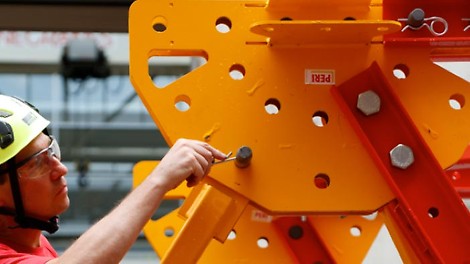

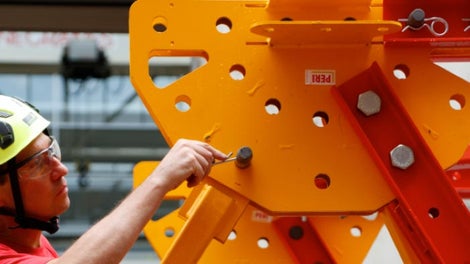

  • The small number of Fitting Pins facilitates faster and safer assembly operations compared to assembly with bolt connections. The Fitting Pin connections secured using Cotter Pins can be easily and reliably inspected by means of a simple visual check.
    使用开口销保证了密配销拴与PERI组件之间简单、可靠的连接形式。

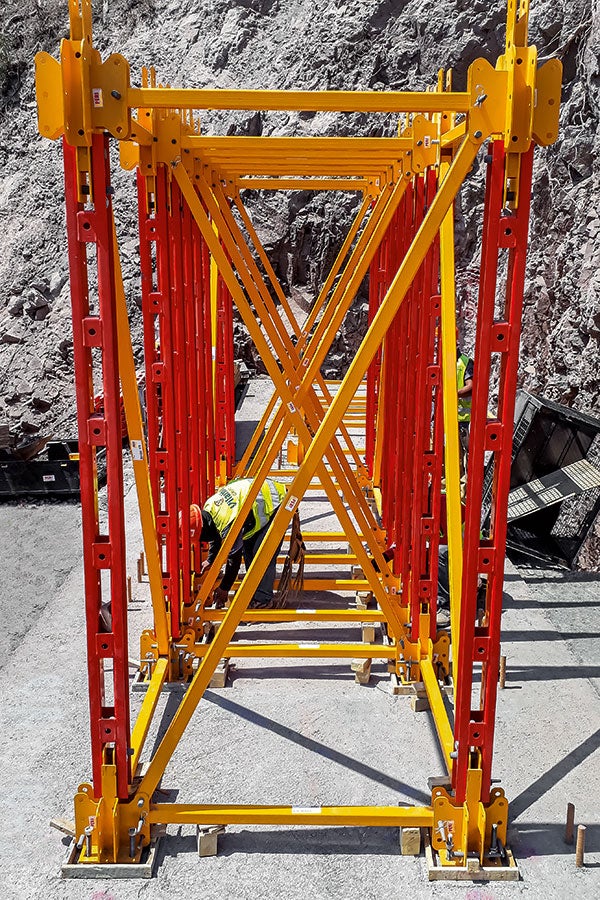

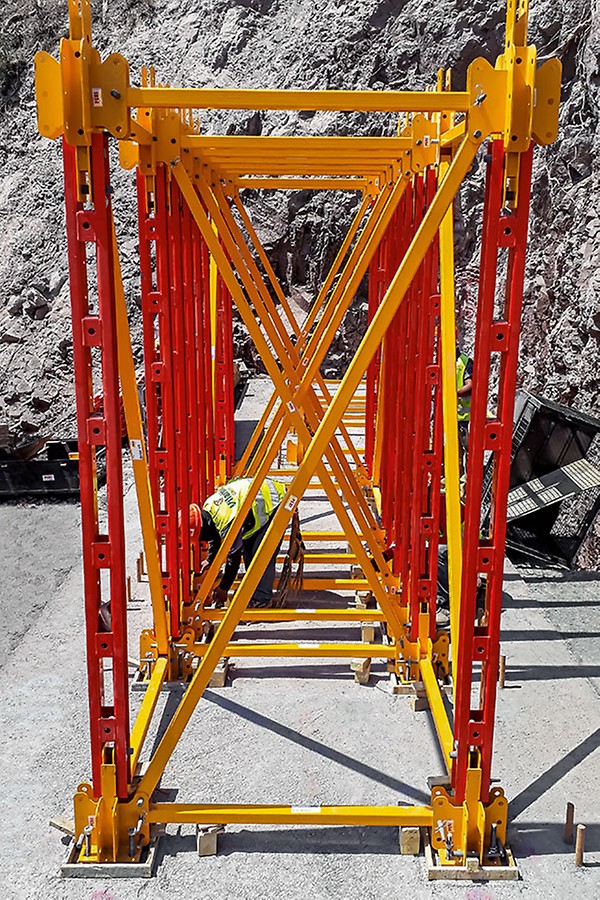

  • The variable range of applications make the system simple and cost-efficient
    多变的应用可能性，让系统变得简单、经济。

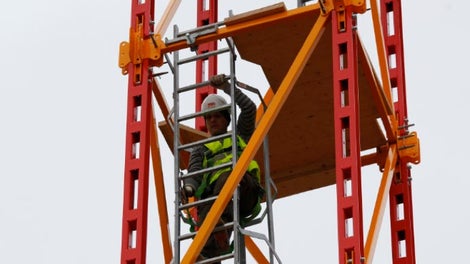

  • The ladder provides safe access to the Head Spindle Ring.
    通往柱头螺杆的，安全的通道

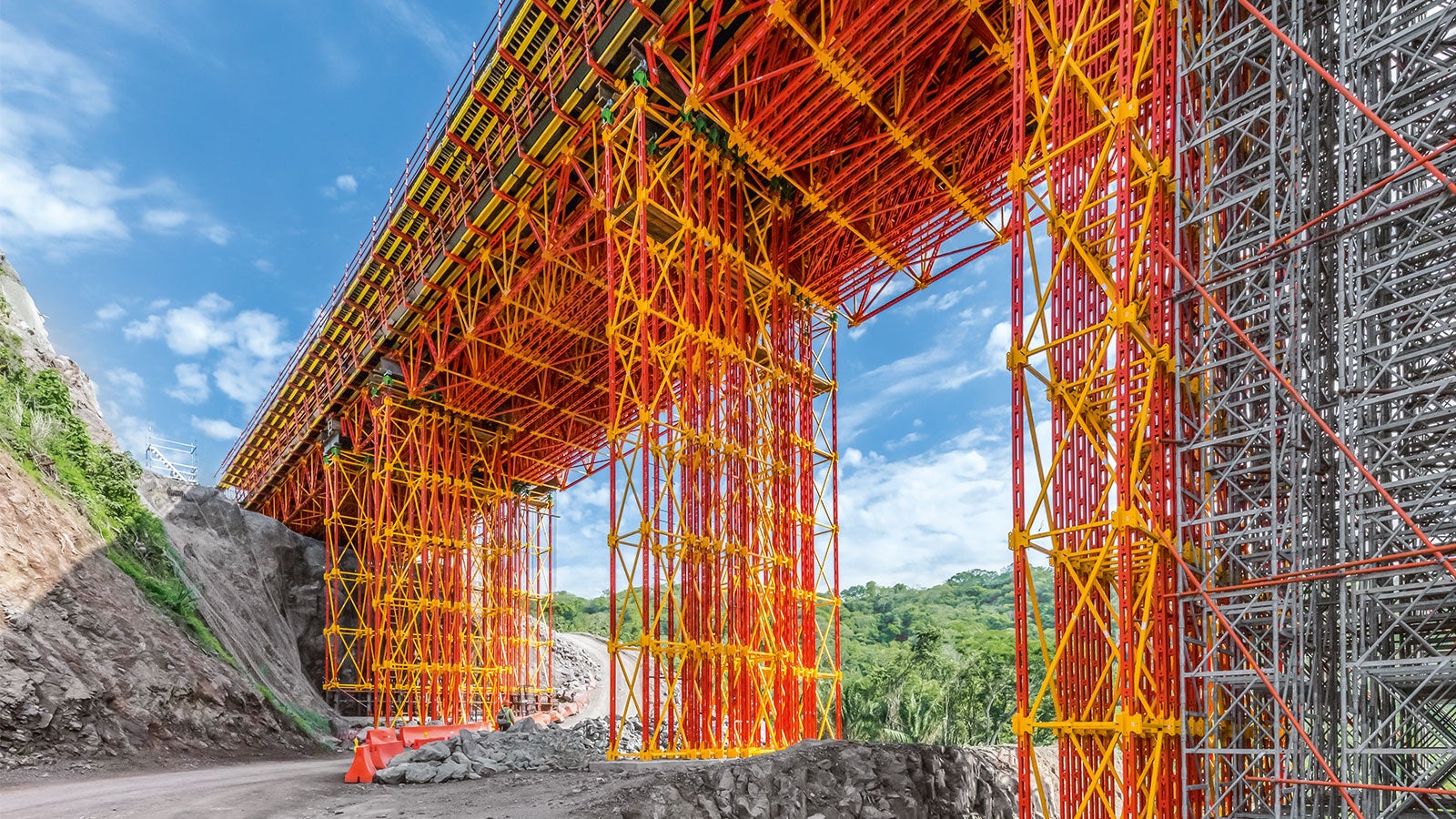

  • The ALPHAKIT Truss Girder serves to transfer loads from in-situ con-crete or prefabricated components in bridge and building construction.

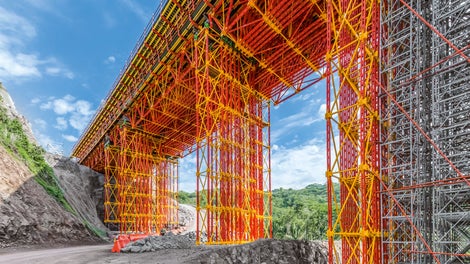

    ALPHAKIT 支撑桁架可应用于承受桥梁和建筑施工中预制混凝土构件或现浇混凝土产生的荷载。

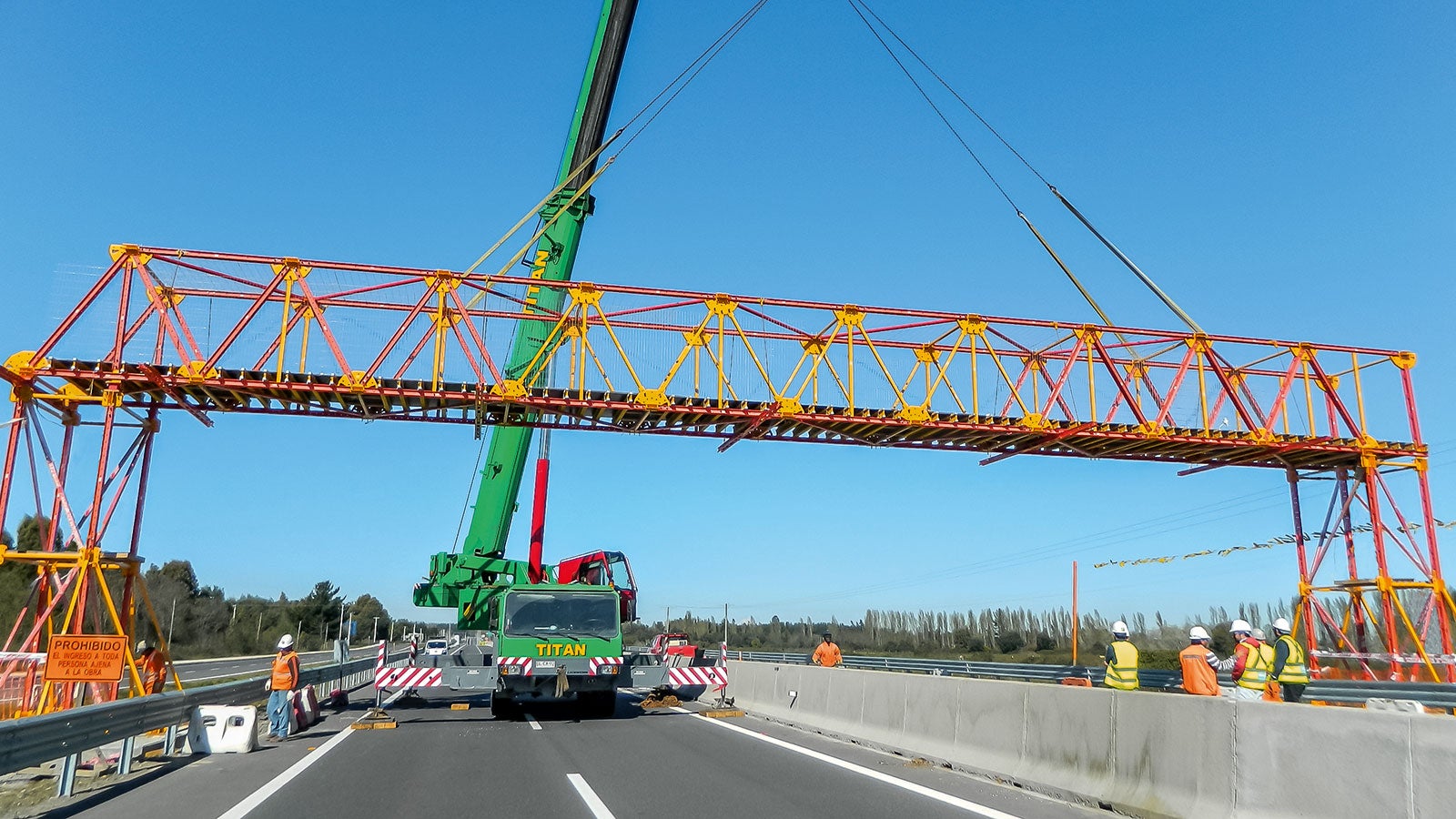

  • The ALPHAKIT pedestrian bridge serves as temporary shoring for allowing pedestrians to cross an obstruction.
    使用ALPHAKIT系统为人行通道搭建临时的支撑结构。
