MAXIMO 框式模板

经济、高效的模板系统，使用MX单侧拉杆，保证顶级的混凝土墙面质量

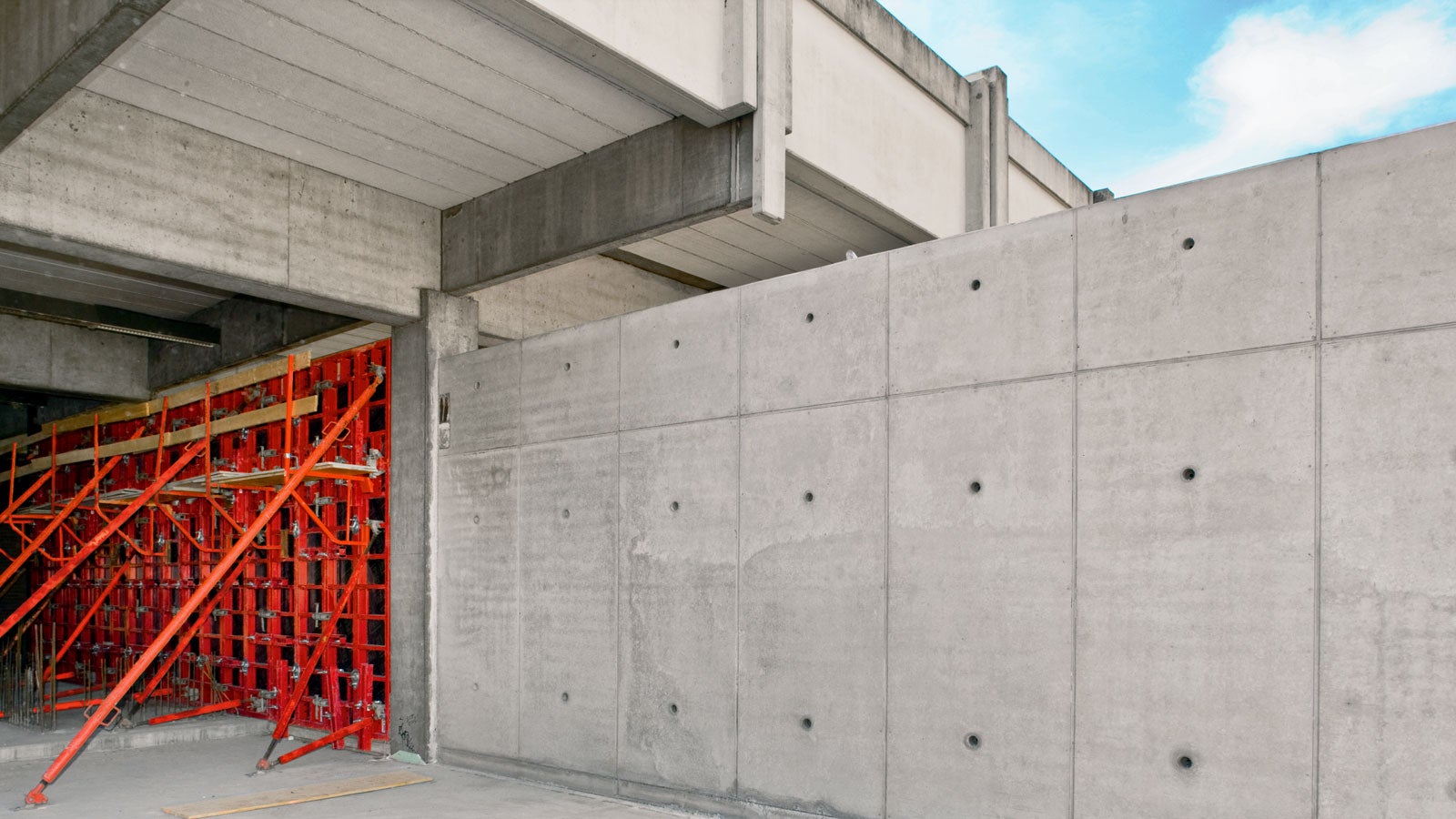

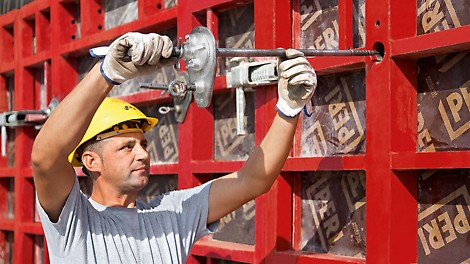

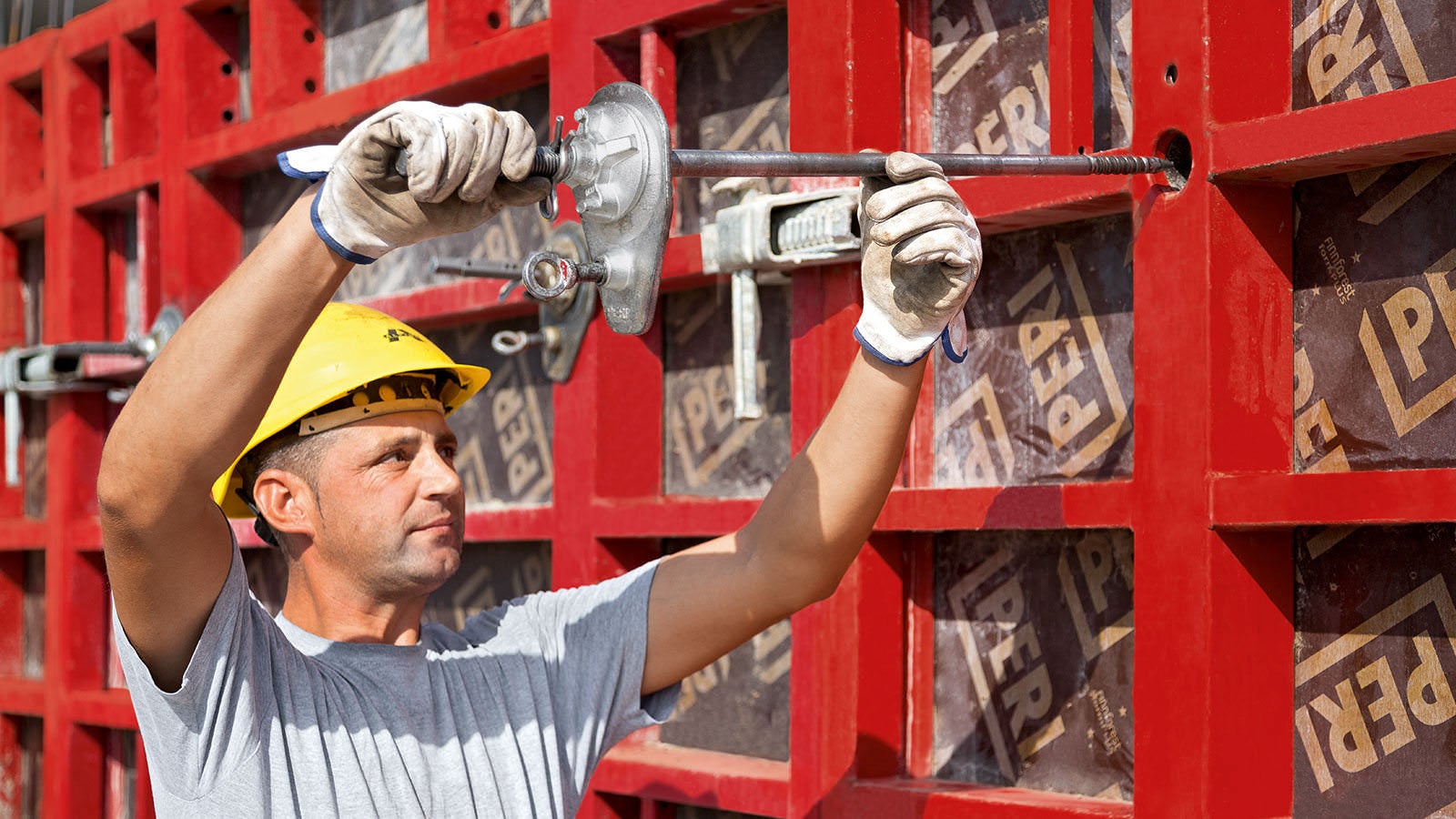

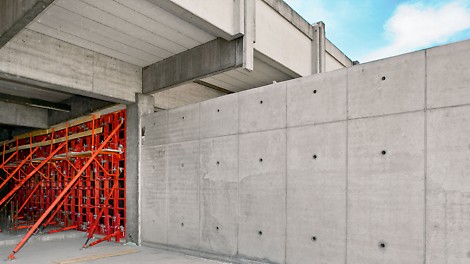

由派利公司开发、可单边操作的MX穿墙拉杆技术，很大程度上加快了施工速度。相较于传统的框式模板, MAXIMO系统需要更少的施工人员，同时还能提高施工速度。事实证明：革新后的拉杆技术与优化后的拉杆数量可减少多达50%的工作量。MAXIMO系统凭借中心布置的穿墙拉杆，可在水平和竖直方向上保证整齐规则的拉杆和接缝布局，保证了墙面的整洁、美观。



技术细节

• 简便、灵活的框式模板，可与TRIO框式模板兼容。
• 标准模块高度可达3.3米，宽度可达2.4米；另有高度为3米或3.6米的模块（需搭配MX18 拉杆），为非出租产品。
• 最大允许混凝土侧压力：80 kN/m²。

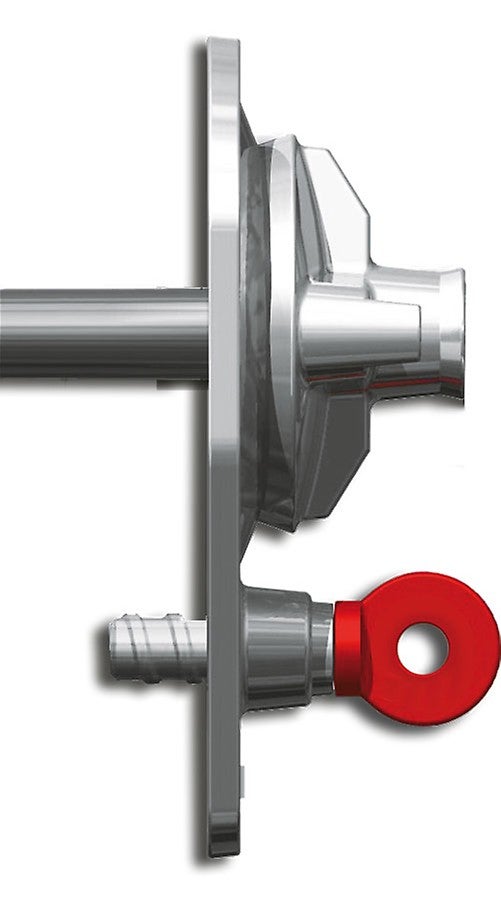

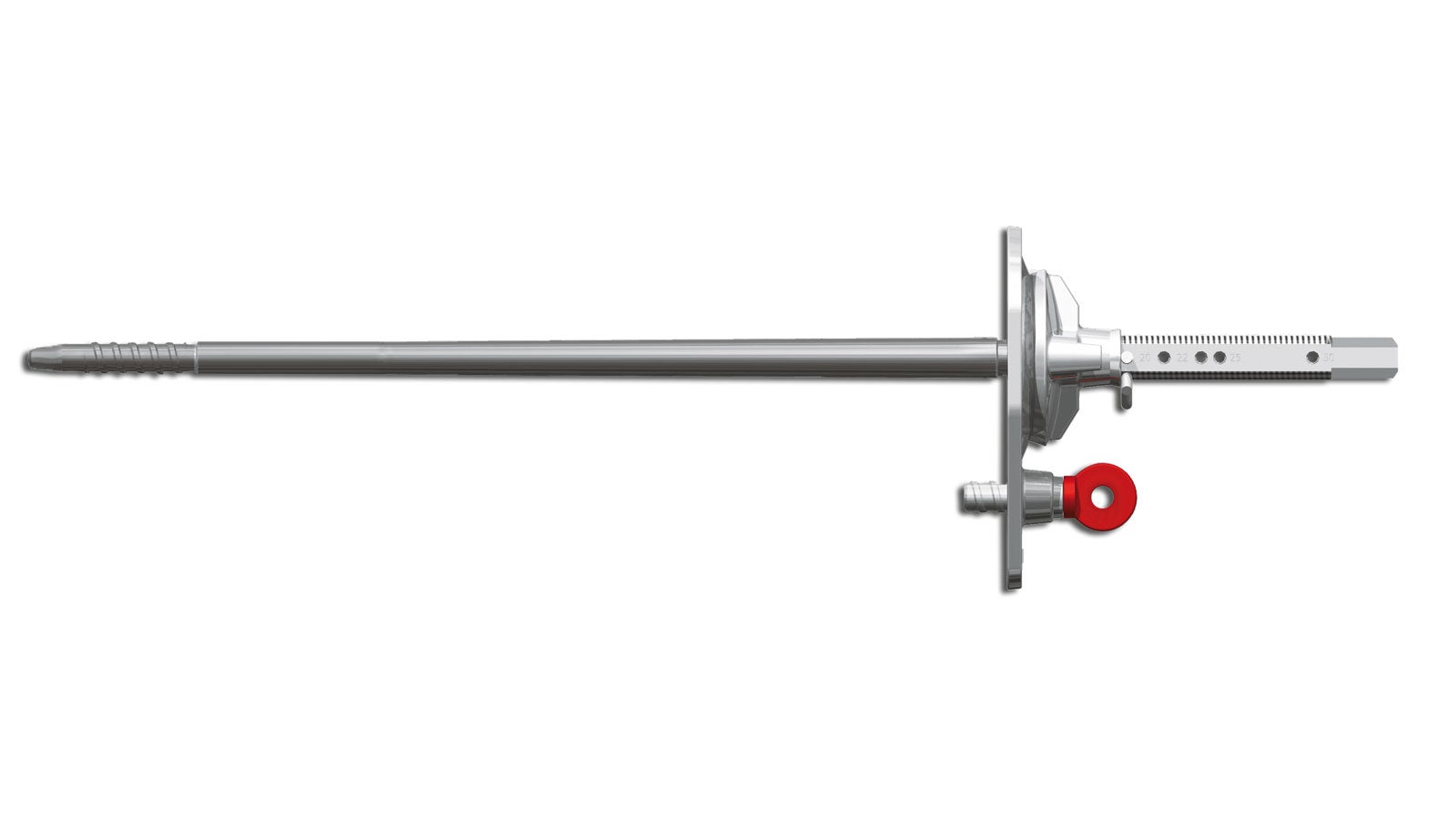

• MX穿墙拉杆技术可用范围：墙厚15-60厘米（实际墙厚可以在拉杆上进行调整）。
• 墙厚大于60厘米时，可选用DW穿墙拉杆。
• BDF夹具保证了模板间横平、竖直、紧密的连接，包括最大10厘米的补模宽度。
• MAXIMO 相较于传统框式模板节约了40%的穿墙拉杆数量。
• 模板上没有多余的拉杆孔，通常每个拉杆孔均被利用。
• 使用粉末涂层的钢框更便于清洁。
• 通过对型材内腔进行防腐处理，提高了整个系统的抗腐蚀能力。

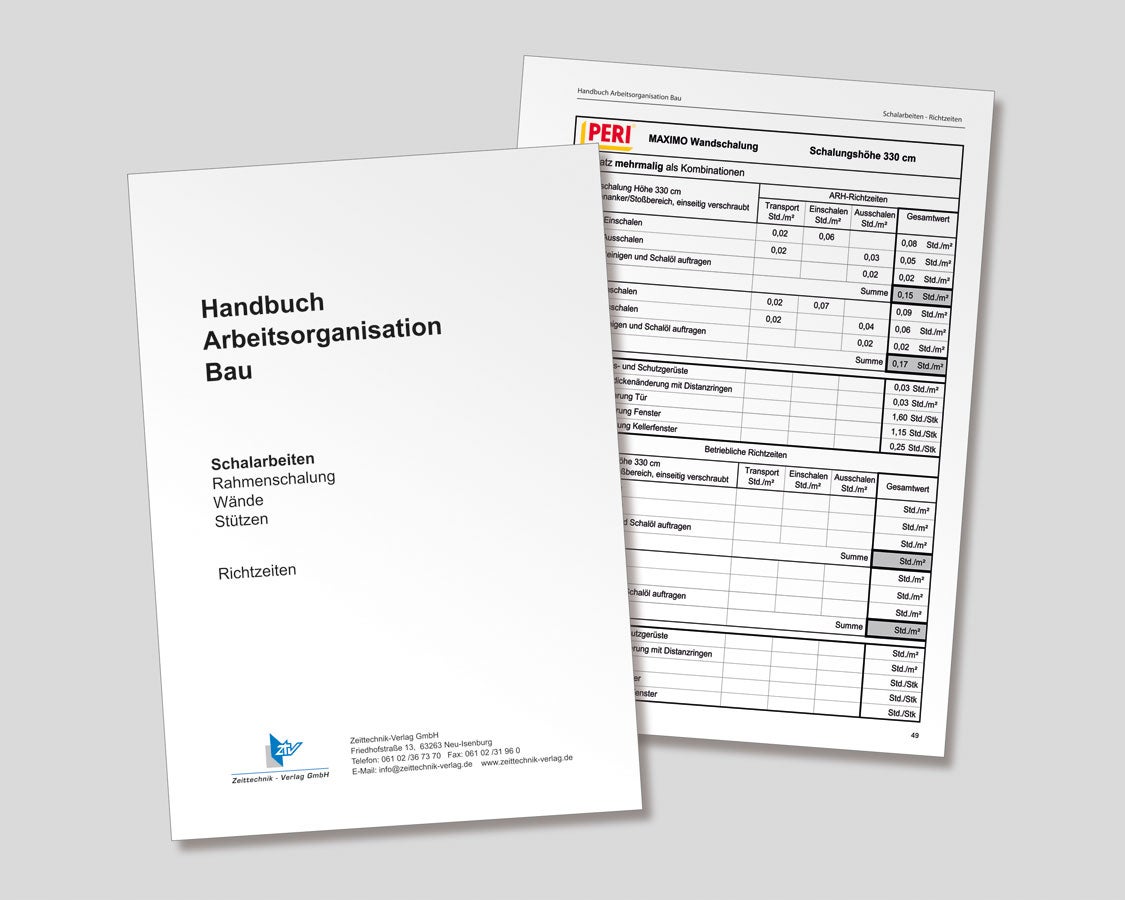

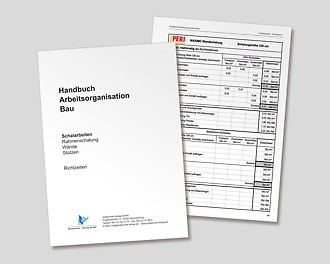

• 施工时间-参考值-房屋建筑 (ARH) ：0.15 h/m² 至 0.38 h/m², 相较传统的框式模板至少减少了50%的工作量。



扩充设备

MAXIMO 300 / MAXIMO 360
MAXIMO 框式模板的模块内角模及井筒内角模有3米和3.6米的两种高度。根据需要，也可提供其他高度的模块，以保证客户的施工速度。3米高的模块在高度方向上只需要两行穿墙拉杆，能进一步的提高了施工速度。MK 18穿墙拉杆技术可用于厚度小于60厘米的墙体。

MXP 操作平台
平台为MAXIMO以及TRIO框式模板系统提供安全的工作空间。

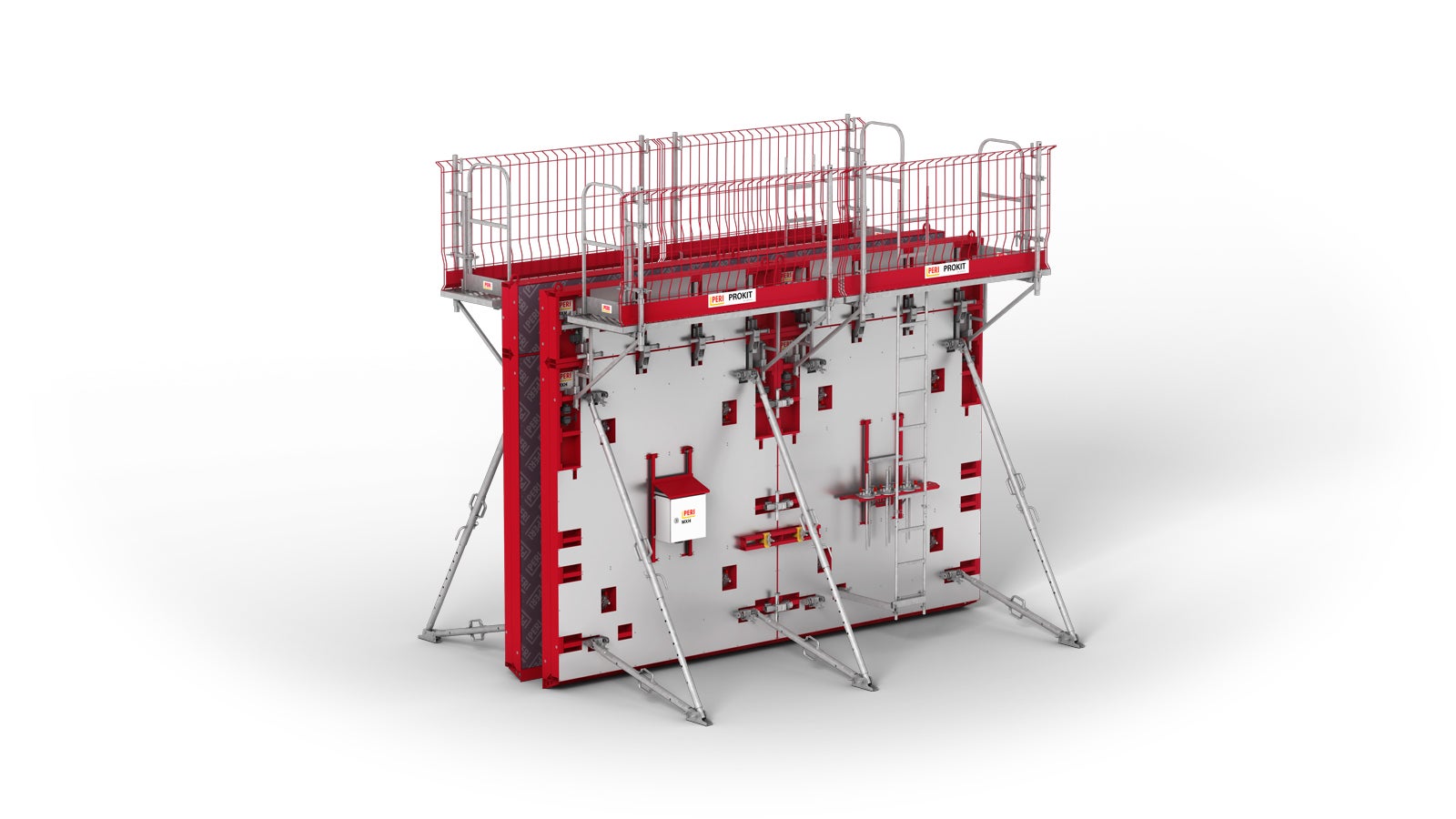

MXH 加热模板
针对气候寒冷的施工环境，例如在斯堪的纳维亚， 派利公司开发了MAXIMO MXH可加热的模板系统，使客户在冬季与夏季可以使用同一个模板系统进行施工。
MXH新型加热系统安装简单，只需将MAXIMO平放，加热模块安装在模板的4个框架顶角处，每处只需两个螺丝固定。加热板的标准高度为2.7米，标准宽度为2.4米或1.2米。专用的增高模块以及实用的细节设计，例如: 为BFD夹具以及安装操作平台预留的孔洞等，都保证了MXH加热模板系统高效的工作。

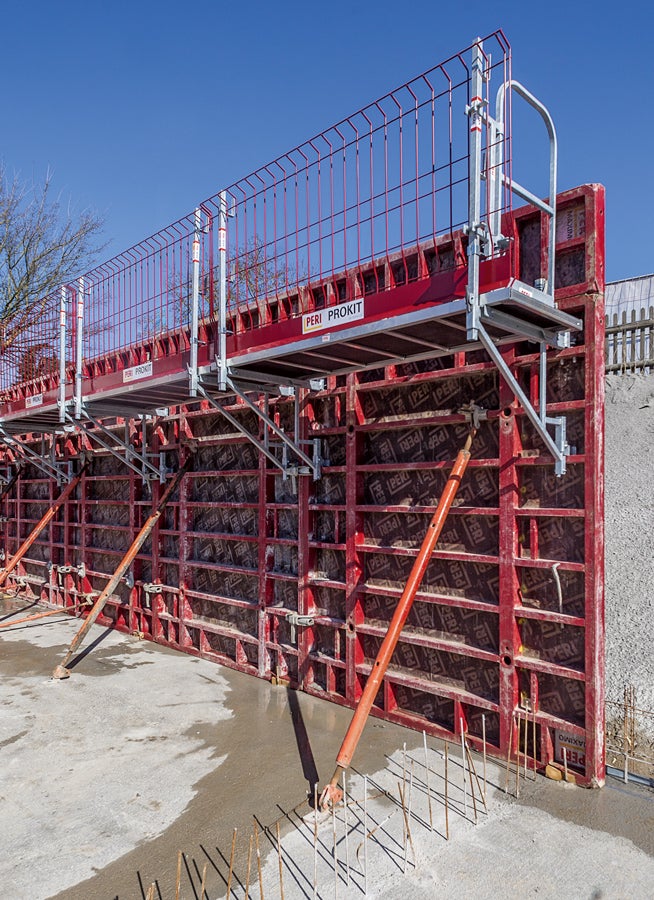

MXK 操作平台
MXK操作平台为MAXIMO和TRIO框架提供了工作平台。轻便的模块化设计，简单的操作，确保了高效的装配。与传统的方案相比，系统的模块化为每个组件提供预装配的可能性。例如MXK操作平台踏脚板以及PROKIT PMB防护栏。

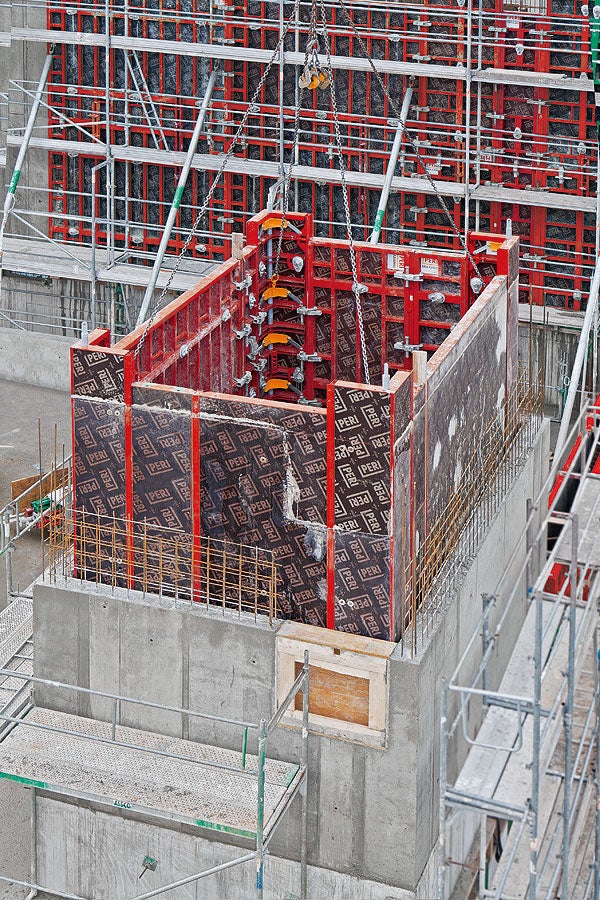

MX 核心筒内角模板
使用MX可以快速转运井筒模板，安装、拆卸也均在同一操作面上完成，简单、易行。
