The lightweight and fast frame scaffold for safe working on facades

PERI UP Easy 框式脚手架

轻质、快速的框式脚手架，为建筑立面的施工提供安全的平台。

PERI UP Easy 是钢制的轻型外装修脚手架，安装过程快速、简便。施工人员在已完成的平台上提前安装下一平台的防护栏，因此PERI UP Easy具有较高的安全性。此外，PERI UP Easy的框架上设有节点，可以与PERI UP Flex模块式框型脚手架结合使用。

PERI UP Easy 宽67厘米 （用于宽度等级W 06）或 100厘米（用于宽度等级 W 09）。对于宽度为67厘米的系统，可以使用一体式的复合踏脚板或33厘米宽的全钢踏脚板; 对于宽度为100厘米的系统，可使用PERI UP Flex中以25厘米为模数的踏脚板组件。

所有PERI UP 脚手架都有防上翻的设计，不仅快速、安全，而且为后期施工中，操作平面中的开洞提供了可能性。（例如物料转运）。

基本结构的组装几乎不需要任何扣件，也因此降低了组装的时间。很多经过深思熟虑的细节设计，让PERI UP Easy系统简单、高效。例如外角和内角部分只需极少的特殊组件。

PERI UP Easy的装配过程十分安全：通过独特的安装顺序，安装脚手架框架的施工变得安全可靠，无需安全带的保护。


技术细节

  • 可以作为作业脚手架。
  • 符合标准DIN 4420-1: 2004-3的要求，可用作防护等级D的防护脚手架和屋顶防护脚手架；也可与防护屏组合，用作防护等级为SWD 1的屋顶防护脚手架。
  • 常规应用宽度 B = 67 cm (宽度等级 W 06) 。
    • 复合踏脚板宽度 B = 66 cm, 最大承载能力 ：2,00 kN/m² (荷载等级 3)。
    • 全钢踏脚板标准宽度 B = 33 cm, 最大承载能力 ：3,00 kN/m² (荷载等级4) 当长度L = 3,00 米。
  • 常规应用宽度 B = 100 cm (宽度等级 W 09)
    • 复合踏脚板宽度 B = 33 cm, 最大承载能力：3,00 kN/m² (荷载等级4) 当长度L = 3,00 米。
    • 全钢踏脚板标准宽度B = 25 cm, 最大承载能力：3,00 kN/m² (荷载等级4）当长度L = 3,00 米。



  • 自重轻

    使用轻质的系统组件，提高工作效率。

  • 安全可靠

    系统化、安全的组装流程，无需额外的安全防护设施。

  • 快速组装

    几乎没有锚固组件，只需少量工具进行组装。



  • 广泛的应用范围

    可与PERI UP Flex系统组件结合使用。

产品图片

  • The lightweight and fast frame scaffold for safe working on facades
    可轻便、快速安装的框式脚手架，保证了安全的立面施工。

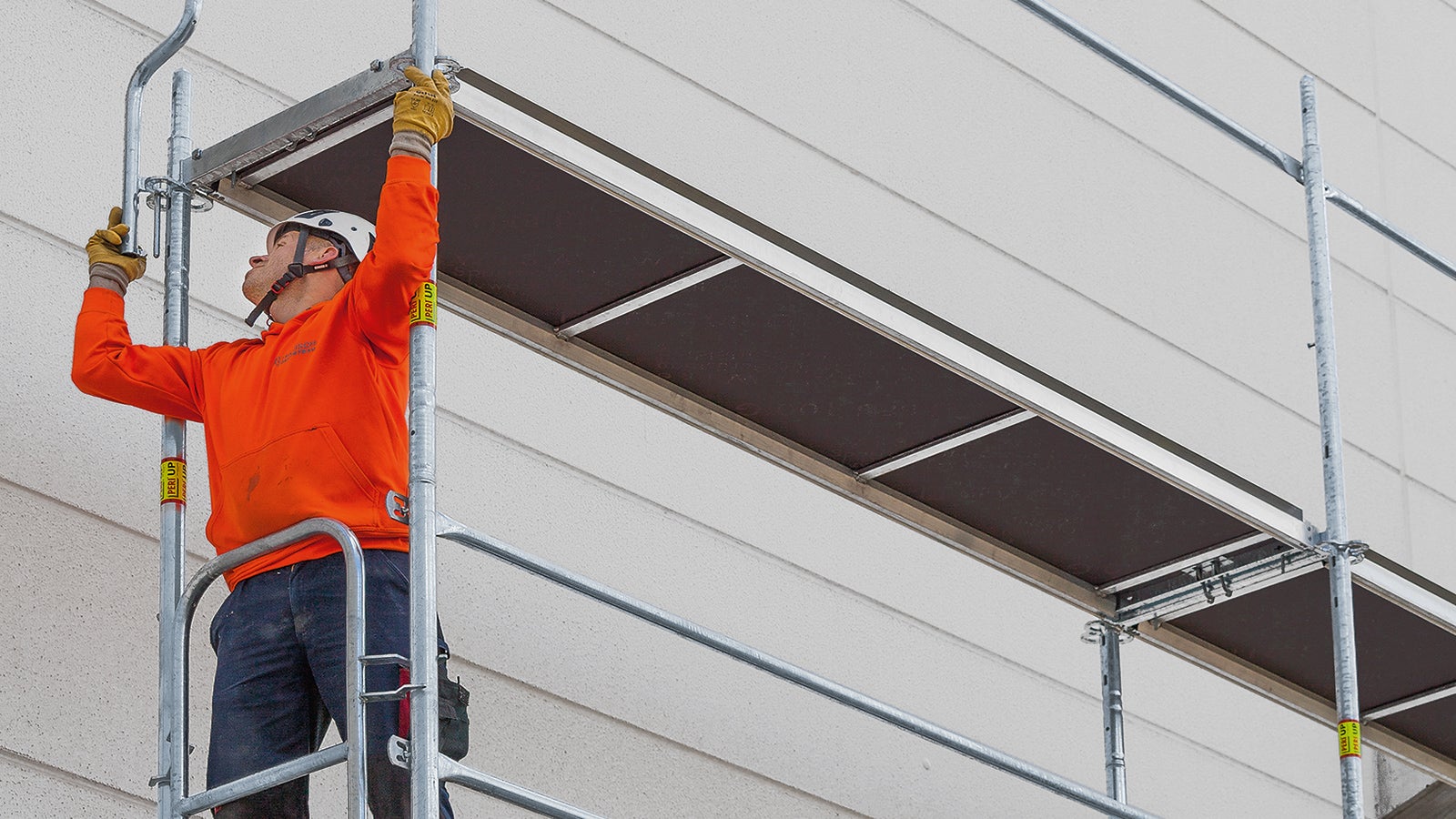

  • The End Guardrail installed in advance is mounted from the lower scaffold level in the next higher level as permanent end protection.
    在完成安装的下层工作平台为高层平台提前安装端面防护栏，可作为施工阶段固定的端面防护装置。

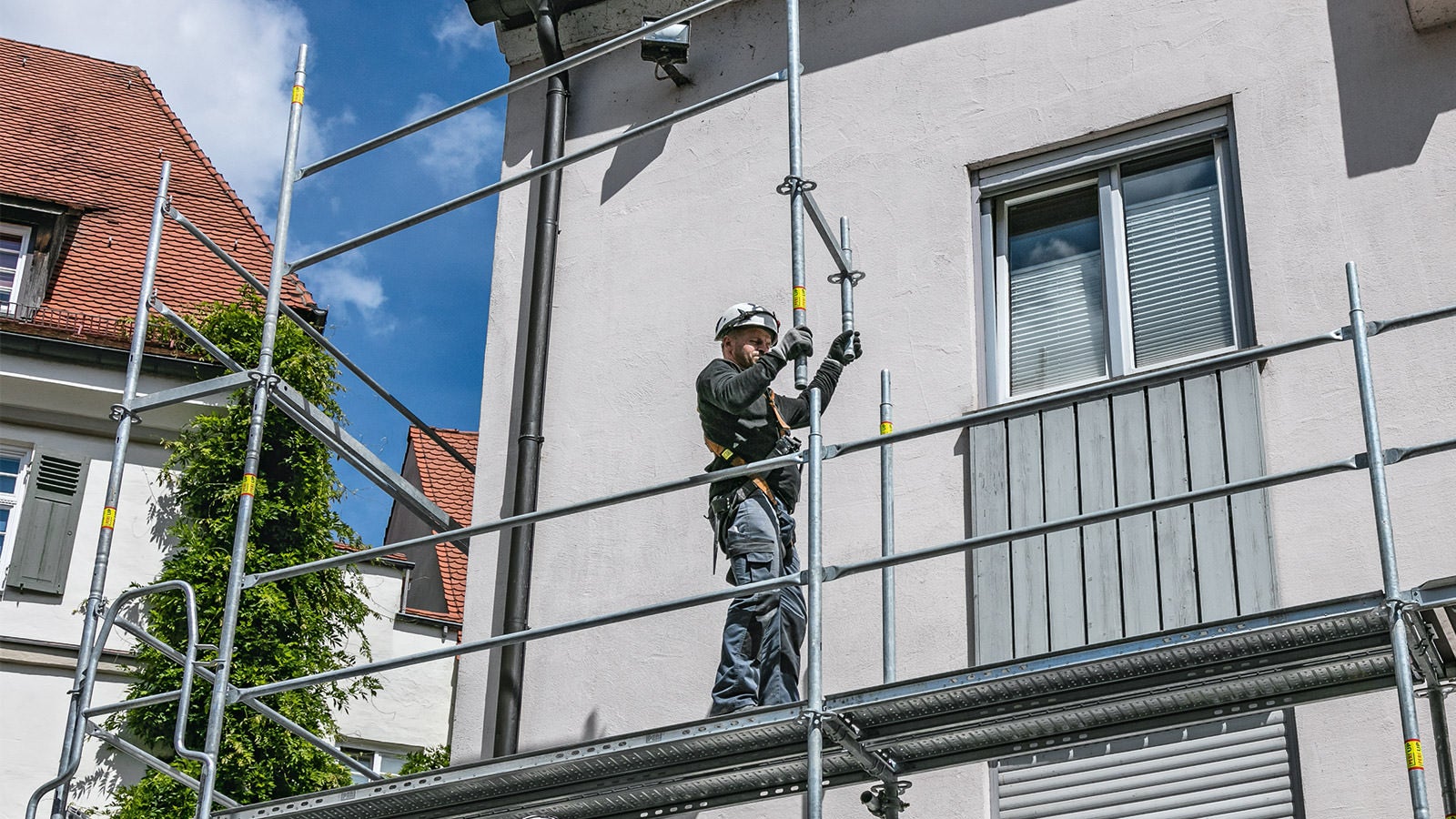

  • The guardrail for the next scaffolding level is mounted from the lower level with the Easy Frame. As a result, the scaffolder is in a safe position when entering the next level. Other details, such as the integrated lock against lifting, contribute to the safe use.
    EASY框架中下一平台的防护栏，在低一层的平台上安装，每当施工人员进入下一平台时，已经是完全由护栏保护的状态。此外，例如集成的踏脚板防上翻设计，也有利于安全施工。

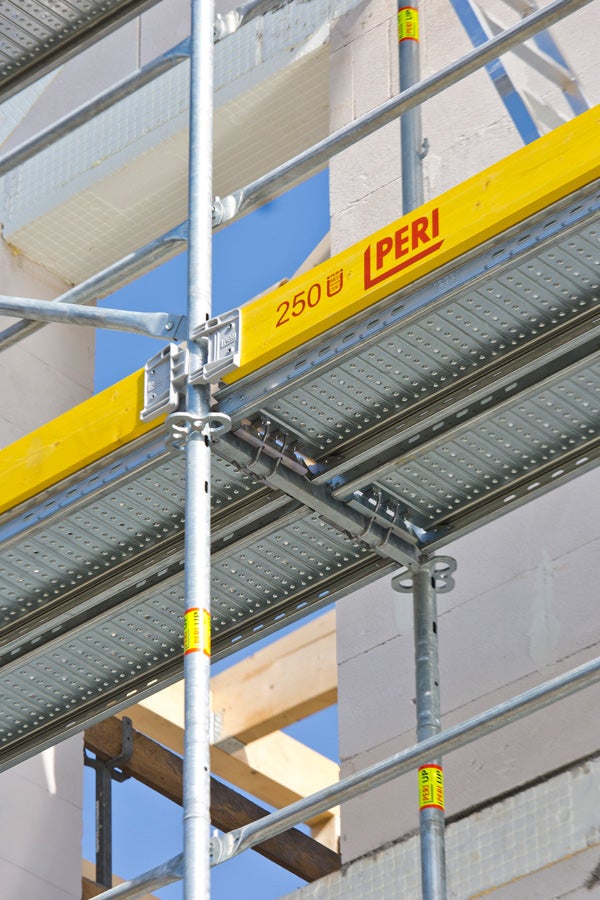

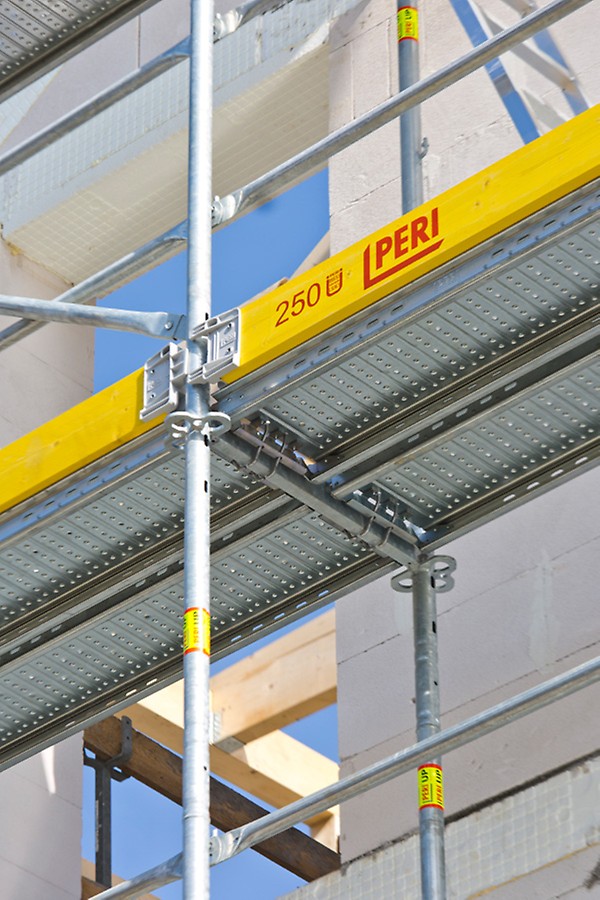

  • The longitudinal slot of the guardrail is placed over the guardrail hook and secured by a simple turning movement.
    防护栏挂钩插入立杆中的开口内，并通过转动固定。

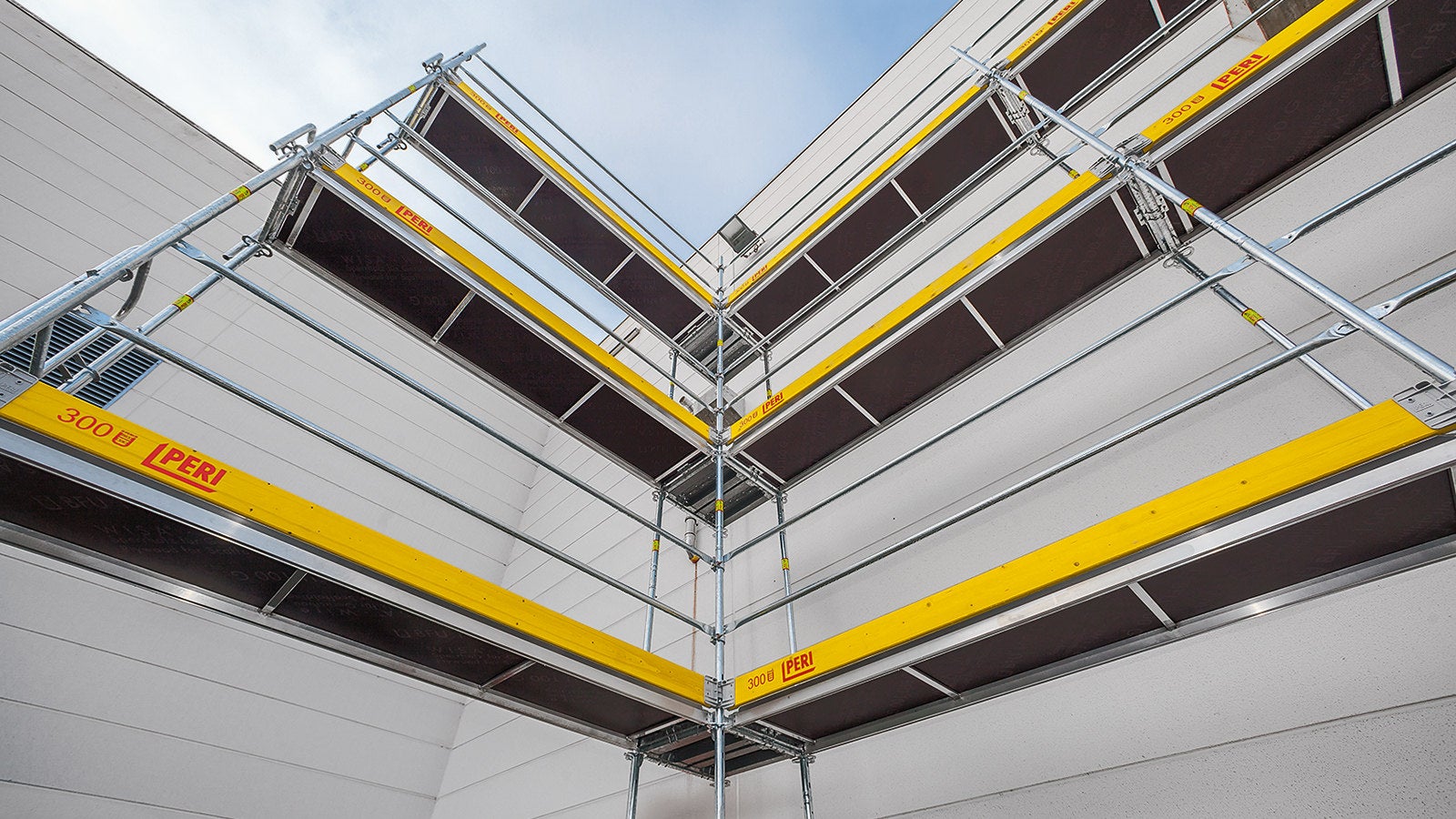

  • Fast realization of the corners: For the standard configuration of the internal corner, two frame columns in the corner are simply connected with a ledger.
    对于内角处的常规处理方法是通过直角连接件连接。

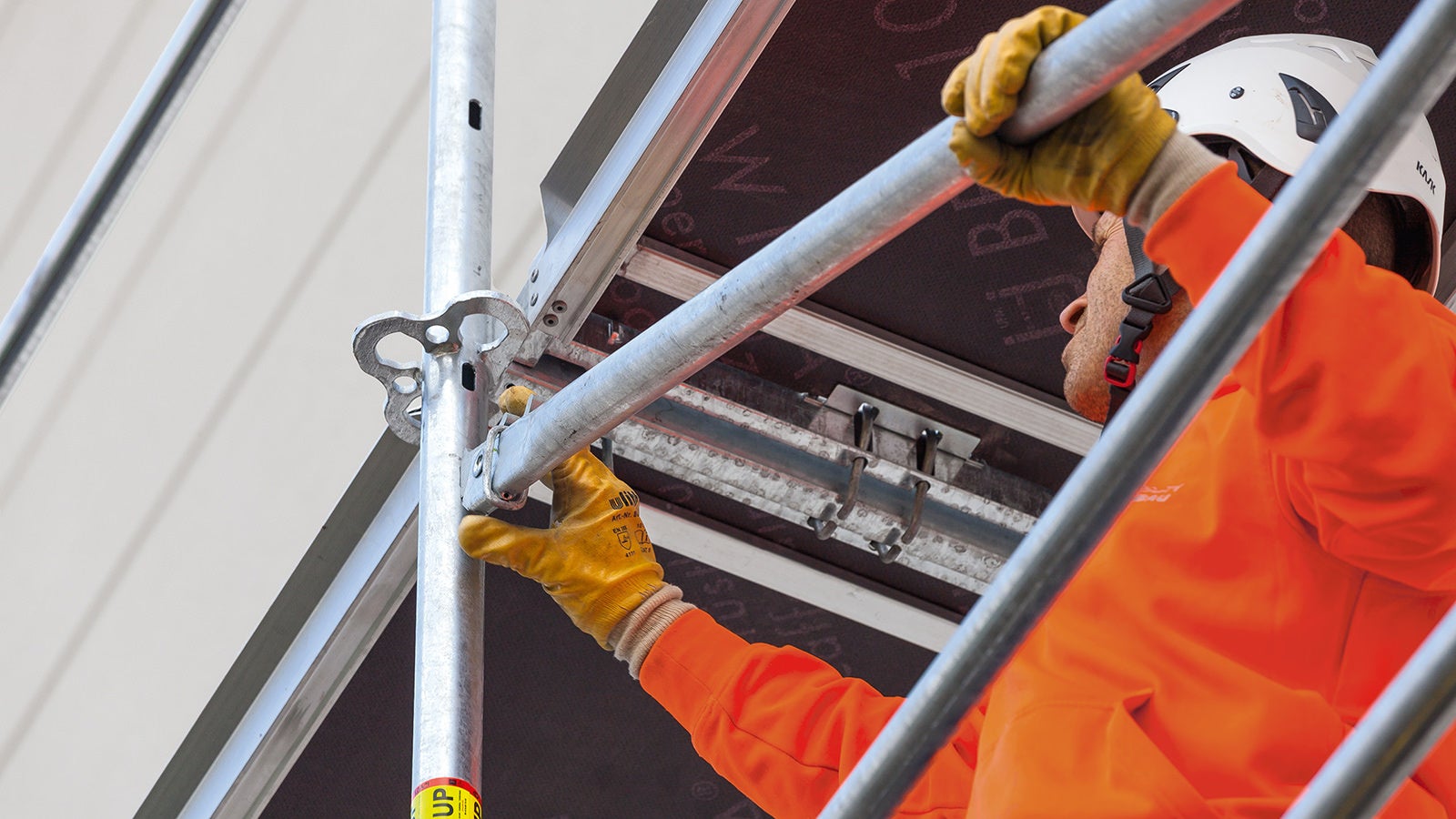

  • Rapid installation of face braces: After inserting the swivel head in the longitudinal hole, the brace is pushed down and secured in position with the locking ring.
    将可旋转的杆头插入长孔中后，下压对角杆，安全环自动锁定。

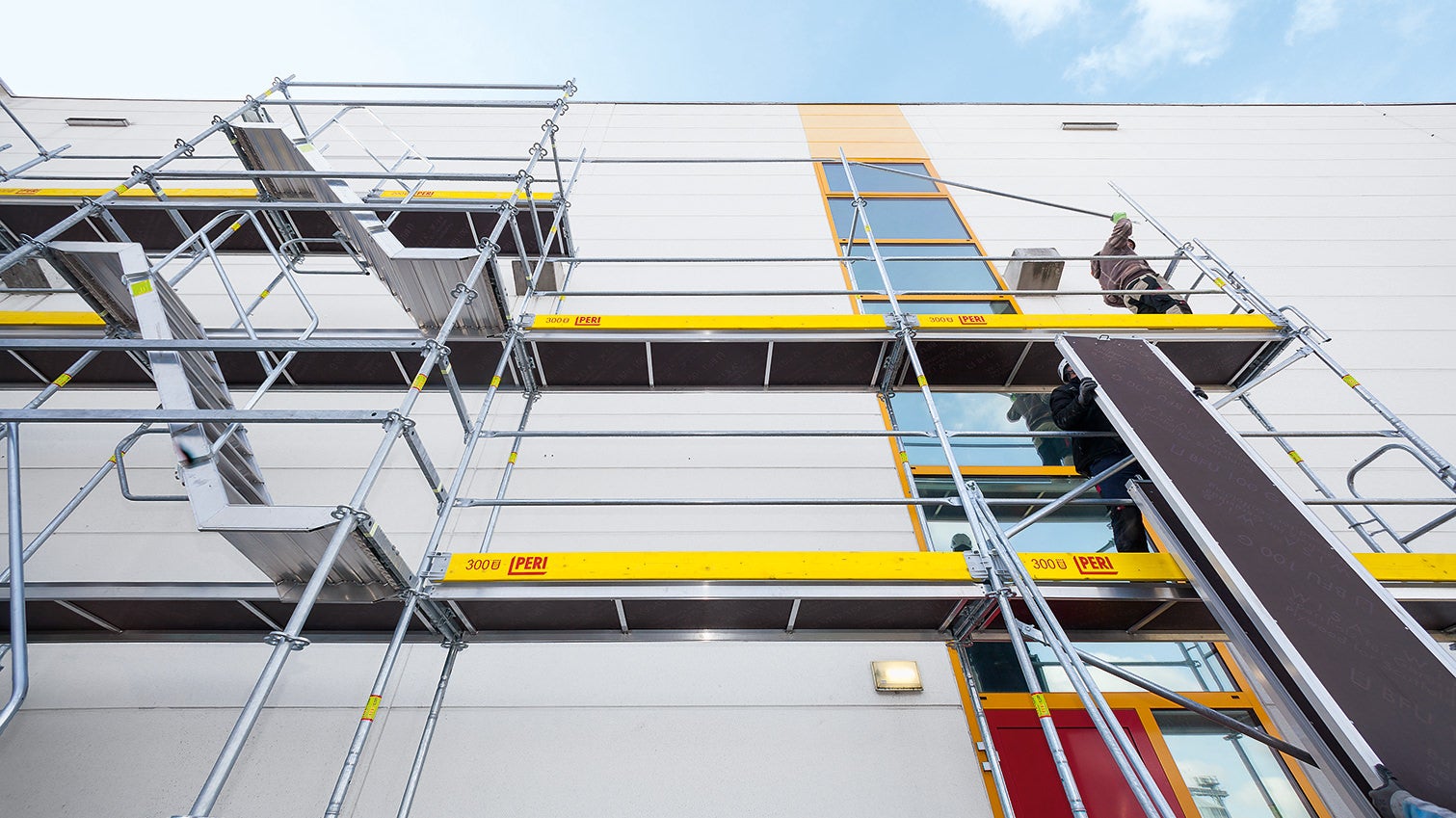

  • Due to the integrated scaffold node on the Easy Frame, PERI UP Easy can be combined with PERI UP Flex modular system.
    凭借EASY框架上集成的框架节点，可使PERI UP Easy系统与模块化PERI UP Flex系统结合使用。

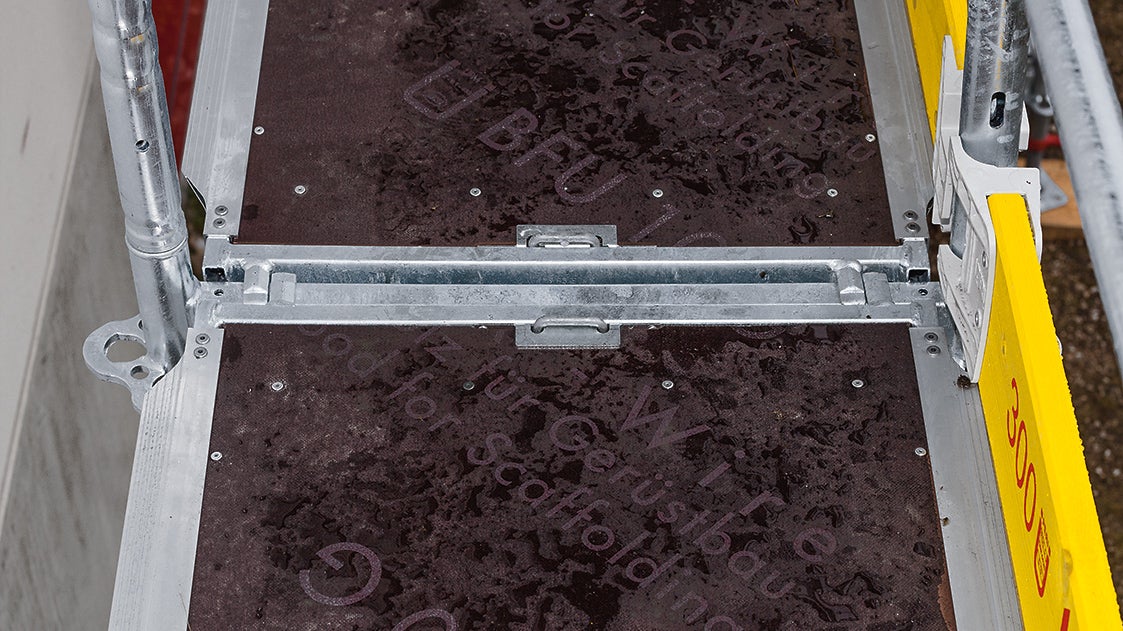

  • PERI UP decking always completely covers the entire axial dimensions; there are no gaps or offsets – neither from bay to bay nor between decks positioned parallel to each other. Covers for gaps in the decking are therefore not required.
    PERI UP 踏脚板完全覆盖整个平台，不论是脚手架两跨之间还是并列铺设的踏脚板，都不会产生间隙或重叠，所以不需要其它的任何附加盖板

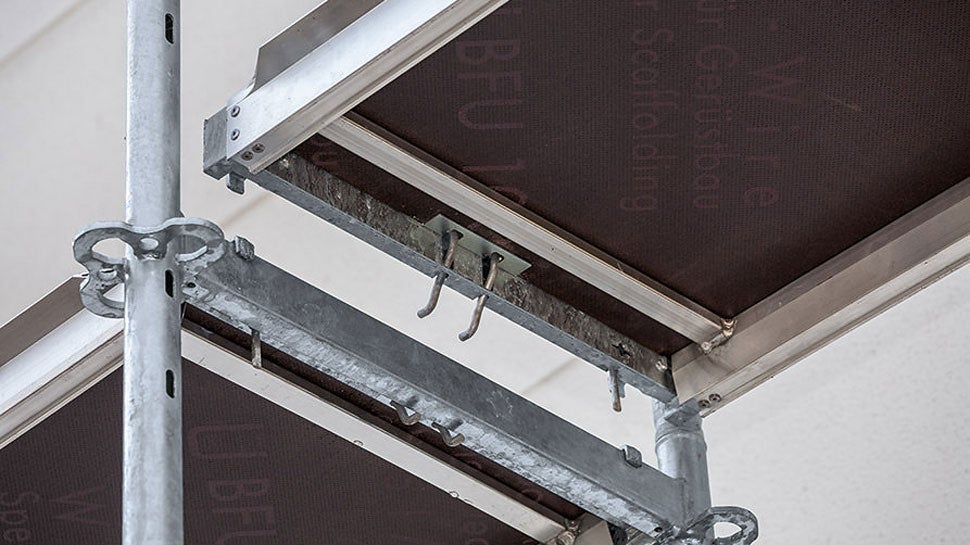

  • The integrated clamp engages the rectangular ledger and thus secures the position of the decking. PERI UP decks are also secured against lifting after installation without requiring any additional components. Individual scaffold bays can subsequently be removed if required, e.g. for bringing in materials.
    踏脚板的卡扣设计在长方形框架的下方, 放下踏脚板时，卡扣锁定踏脚板，不需要其它组件防止其上翻。如果需要，如在材料垂直运输需要穿过脚手架时，可以分跨拆除踏板。
