High production quality for ensuring perfect concrete surfaces

SRS 圆柱模

圆柱型钢模保证了顶级混凝土墙面质量。

SRS圆柱钢模系统的模块连接部位具有良好的致密性，能承载能力强，同时也保证了最顶级的混凝土表面质量。系统只有组件规格较少，并配有爬梯，确保了快速、安全地施工。


技术细节

  • 以5厘米为模数，可浇筑直径为25厘米至70厘米的柱体。
  • 根据需要，最大可提供直径为120厘米的定制模板。
  • 高度方向以30厘米为模数，最大可至8.4米 （根据截面直径而定）。
  • 使用吊环螺栓可为模块在高度方向上进行连接、增高，也可作为转运过程中的悬挂吊点。
  • 最大允许混凝土侧压力: 150 kN /m²。
  • 配有操作平台以及爬梯。





  • 快速装配

    两个半圆柱型的钢模，使用带有自清洁功能的六角螺杆紧固件进行连接。过程中的安全固定。

  • 最顶级的混凝土墙面

    钢模的表面质量确保了顶级的墙面质量。

  • 安全可靠的物流体系

    配有统一的辅助模块堆叠的配件，便于模块的堆叠和存放，保证了模块在运输

产品图片

  • High production quality for ensuring perfect concrete surfaces
    顶级的产品质量保证了完美的混凝土表面。

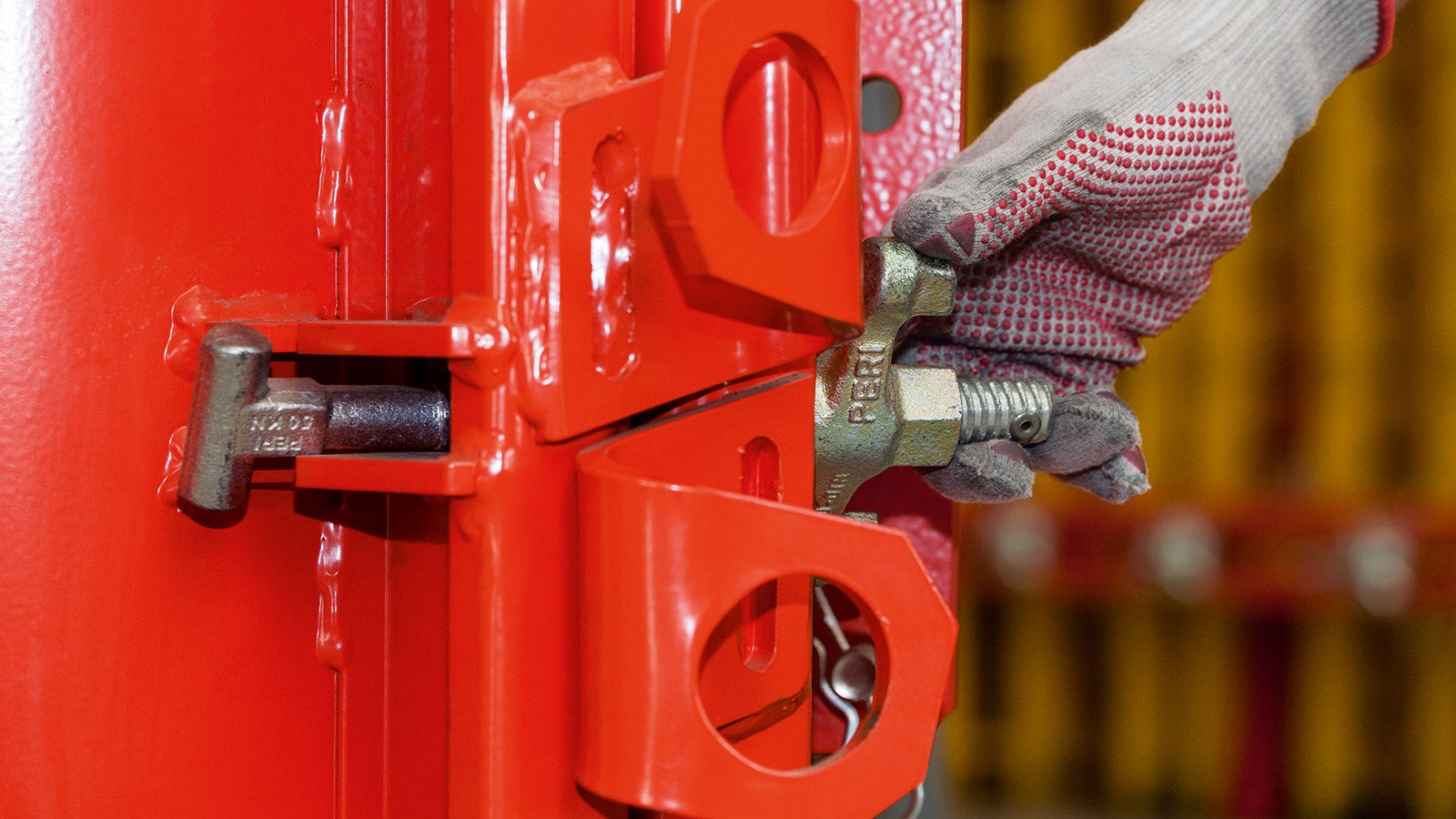

  • The tie yokes with self-cleaning hexagonal thread are permanently connected to the panels and cannot be lost.
    带有自清洁功能的六角螺杆固定在模块上，避免丢失。

产品数据表

技术规格
系统类型
Rundschalung
方面
可实现的柱直径: 25 cm - 50 cm im 5 cm Raster, 70 cm, auf Anfrage sind auch Sonderabmessungen bis zu einem Durchmesser von 120 cm lieferbar,
可实现的柱高: 0,30 m bis 8,40 m in der Regelausführung,
元件高度: 0,30 m | 1,20 m | 2,40 m | 3,00 m, Höhenanpassung in 30 cm Schritten machbar - je nach Säulendurchmesser bis 8,40 m
新拌混凝土压力
150 kN/m²
材料
Stahl
成型衬里
Stahl
防腐及表面涂层
Pulverbeschichtung
技术规格
系统类型
Rundschalung
方面
可实现的柱直径: 25 cm - 50 cm im 5 cm Raster, 70 cm, auf Anfrage sind auch Sonderabmessungen bis zu einem Durchmesser von 120 cm lieferbar,
可实现的柱高: 0,30 m bis 8,40 m in der Regelausführung,
元件高度: 0,30 m | 1,20 m | 2,40 m | 3,00 m, Höhenanpassung in 30 cm Schritten machbar - je nach Säulendurchmesser bis 8,40 m
新拌混凝土压力
150 kN/m²
材料
Stahl
成型衬里
Stahl
防腐及表面涂层
Pulverbeschichtung
系统配件
安全
Betonierplattform inklusive Leiteraufstieg und Rückenschutz
其他
Dort, wo die Säulenhälften zusammenstoßen, überlappt die Schalhaut. So sind die Stöße dicht, Ausbluten des Betons wird verhindert.
系统配件
安全
Betonierplattform inklusive Leiteraufstieg und Rückenschutz
其他
Dort, wo die Säulenhälften zusammenstoßen, überlappt die Schalhaut. So sind die Stöße dicht, Ausbluten des Betons wird verhindert.
标准应用
系统组件
runde Säulenformen
兼容于
Säulenhälften lassen sich mit dem BFD Verbindungsschloss direkt an den Wandschalungen MAXIMO, TRIO und RUNDFLEX anschließen
其他
Die Pulverbeschichtung verhindert Betonanhaftungen und erleichtert die Reinigung.
标准应用
系统组件
runde Säulenformen
兼容于
Säulenhälften lassen sich mit dem BFD Verbindungsschloss direkt an den Wandschalungen MAXIMO, TRIO und RUNDFLEX anschließen
其他
Die Pulverbeschichtung verhindert Betonanhaftungen und erleichtert die Reinigung.
