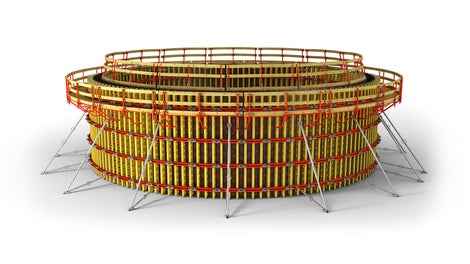

GRV-曲面模板

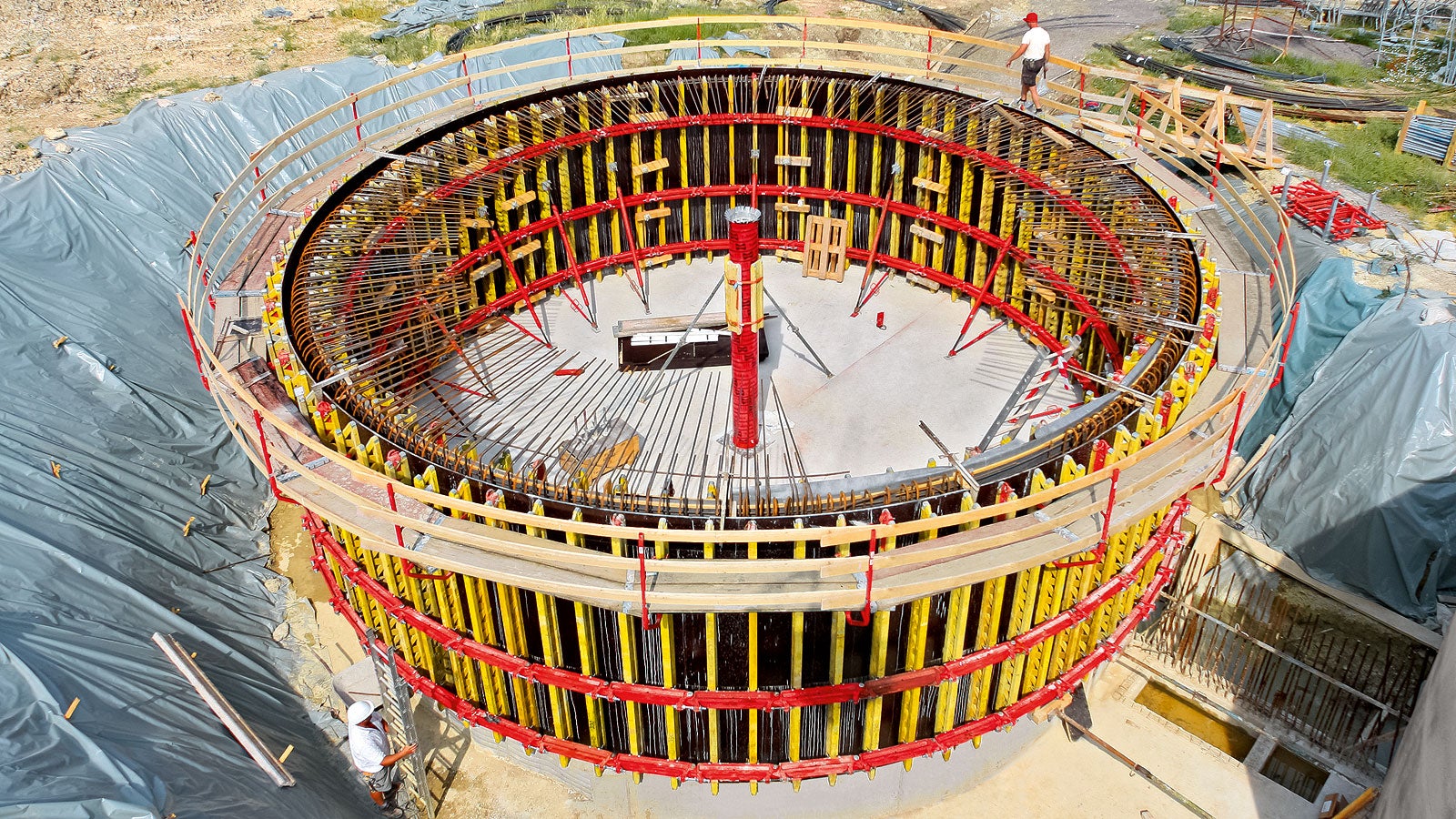

无需穿墙拉杆，对桶形结构建筑进行浇筑。

GRV钢梁铰接曲面模板在施工过程中，外部模板所受拉力以及内部模板所受压力均被闭合的环形钢梁承受。因此系统可以在不用穿墙拉杆的情况下为桶形结构建筑立模。这在很大程度上节约了成本、简略了工序。例如在大型容器中，不需要对穿墙拉杆孔进行密水处理。

技术细节

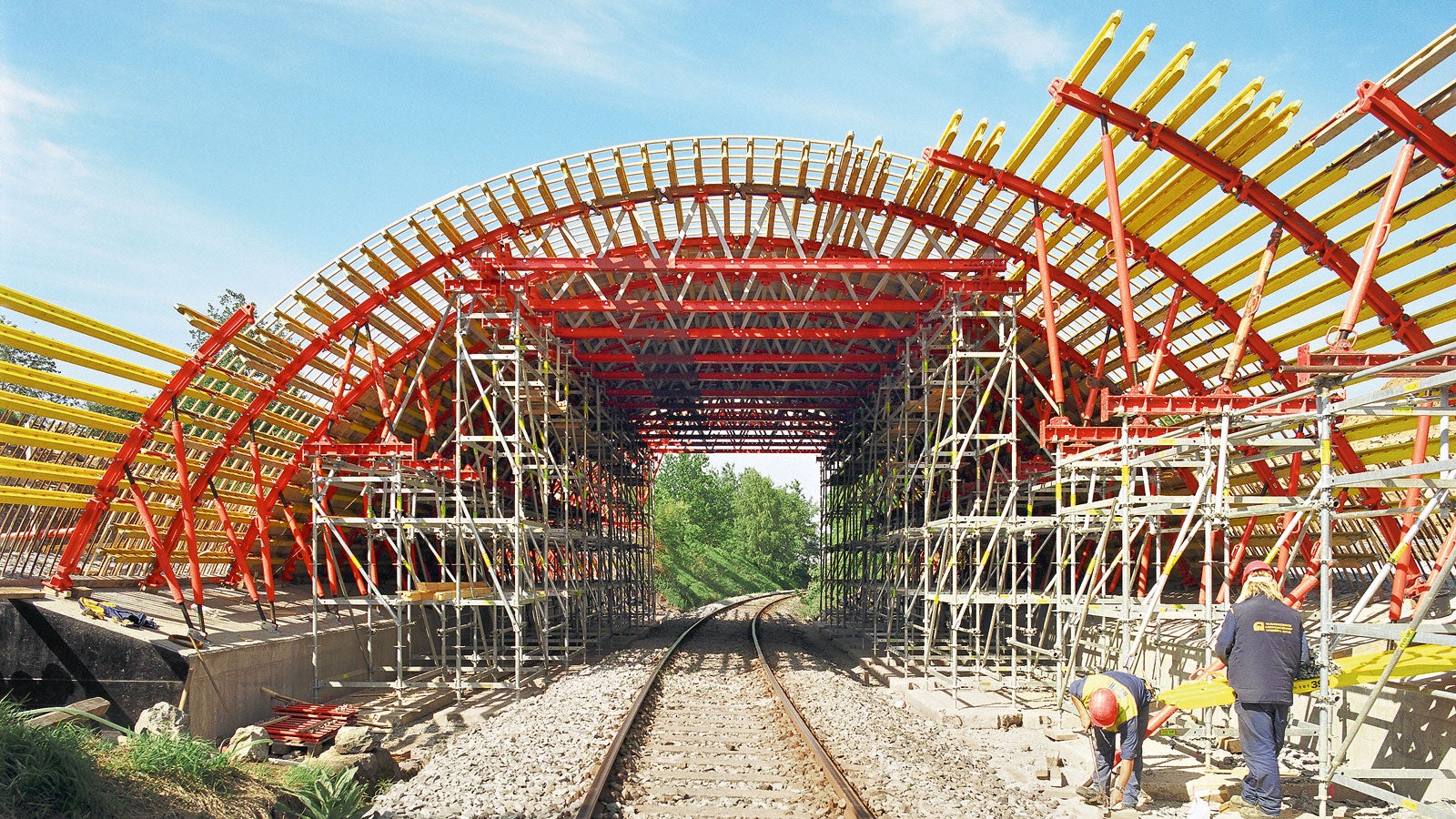

• 适用于桶形建筑或拱形桥梁项目，省略了穿墙拉杆。可浇筑的最小内半径为0.9米.

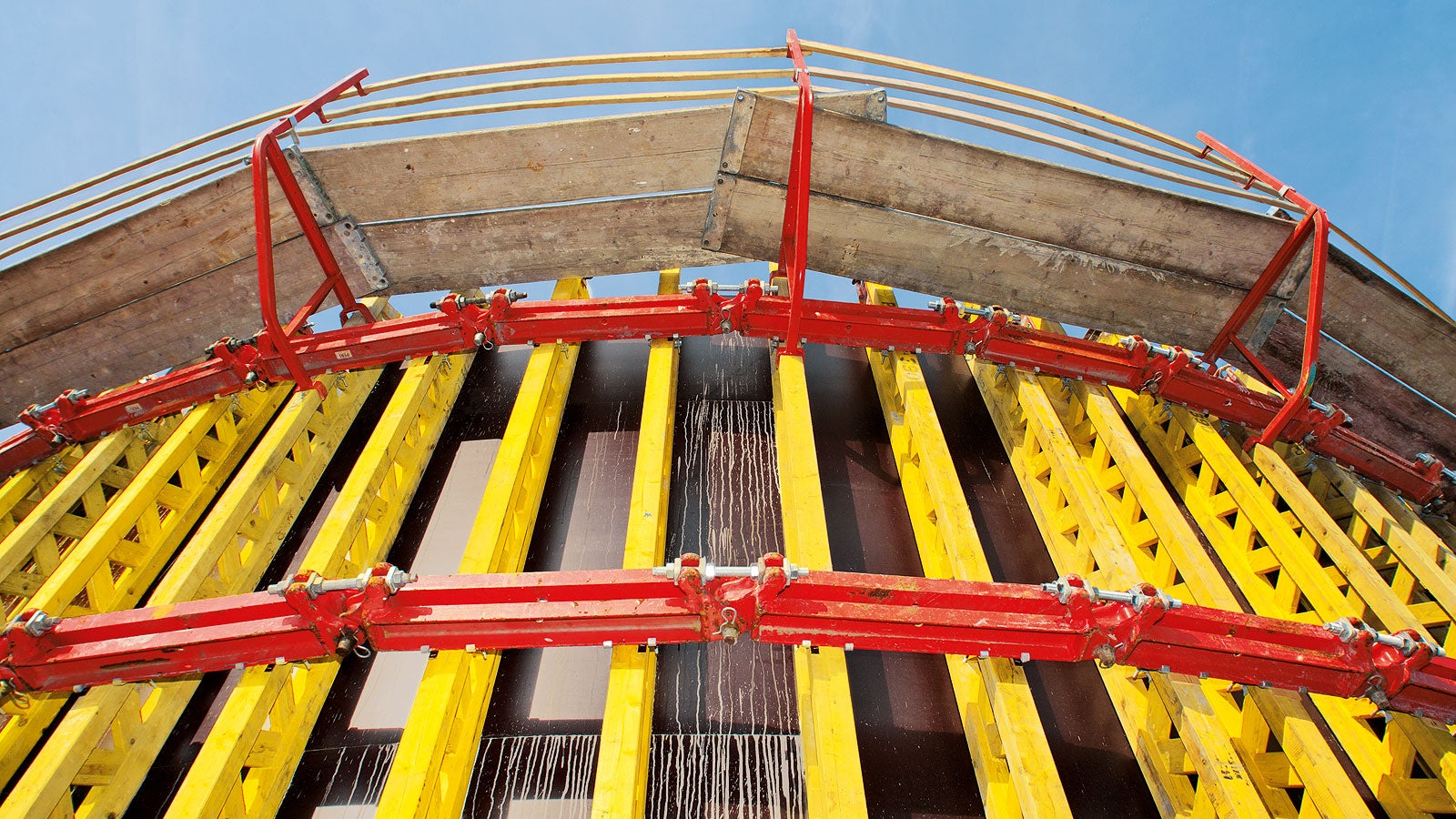

• 使用四种不同的铰接钢梁以及螺杆，根据项目要求调整半径。
• 环形钢梁可承受的最大拉力为300kN。
