The versatile lattice girder with a high load-bearing capacity

GT 24 模板木梁

多功能、高承载能力的格构式木梁。

GT24 模板木梁具有极高承载能力和抗弯强度。在墙体模板、楼板模板、柱模、以及特殊模板系统中使用GT24不仅减少了材料总数，而且降低了工作量。


技术细节

  • 多功能的模板木梁，高24厘米，可应用于墙模、柱模、楼板模板，楼板的端模以及特殊应用中。
  • 18 种标准组件长度，以30厘米为模数，从 0.90 米至6.00米，根据需要最长可达17.85米。
  • 重量 5,9 公斤/米。
  • 最大允许支座支撑力: 28,00 kN。
  • 最大允许弯矩: 7,00 kNm。
  • 弯曲刚度: EIy = 887 kNm²; Iy = 8.064 cm4





  • 极高的承载能力

    格构式木梁高24厘米可承载较高的荷载，应用于较大跨度的项目。

  • 耐用性

    凭借坚固的结构设计，以及端头处镀锌的保护帽。



  • 实用性

    木梁的结构形式，便于在工地上临时安装一些附件。

图片预览

产品图片

  • The versatile lattice girder with a high load-bearing capacity
    承载能力强、多功能的格构式模板木梁。

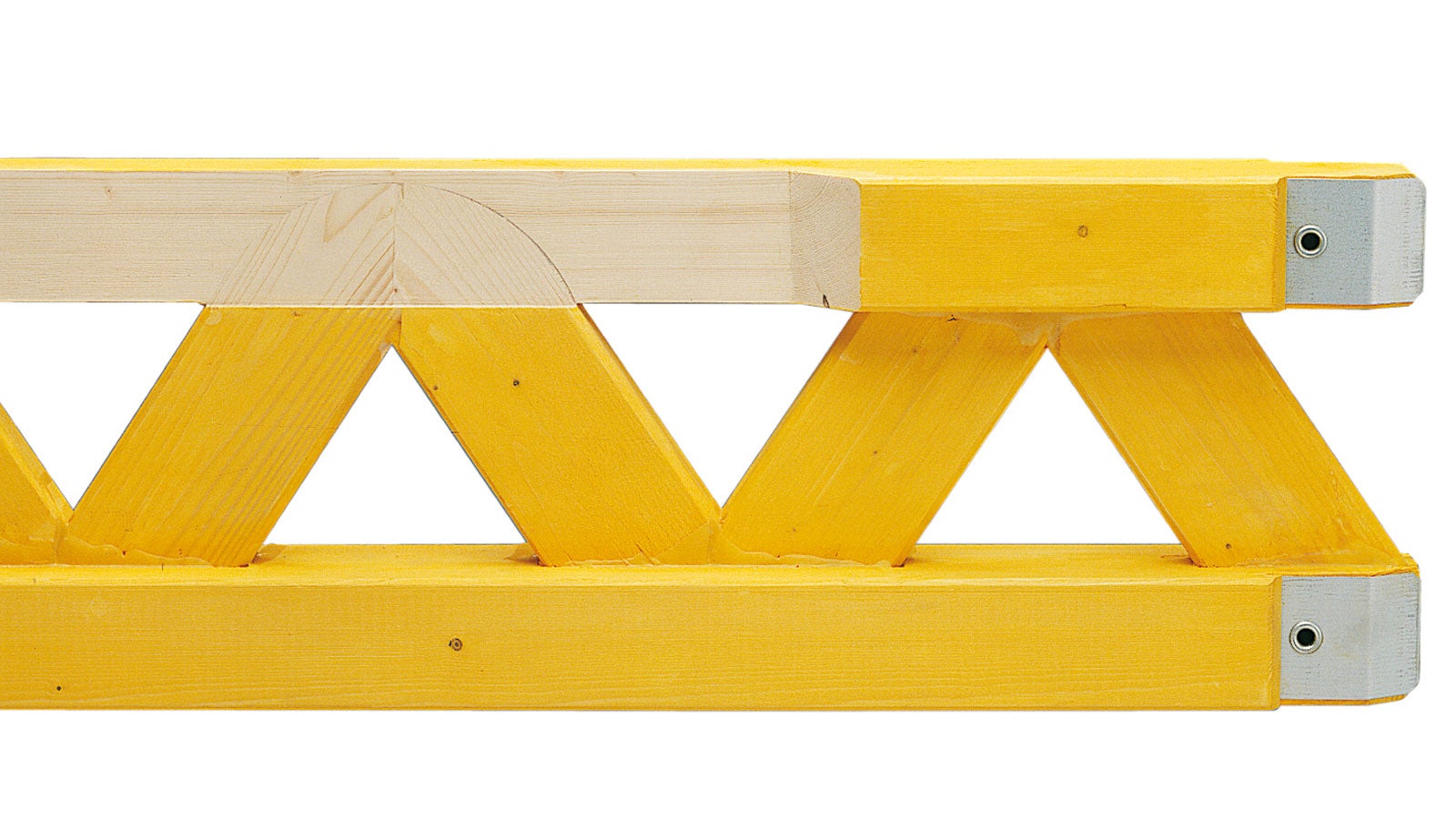

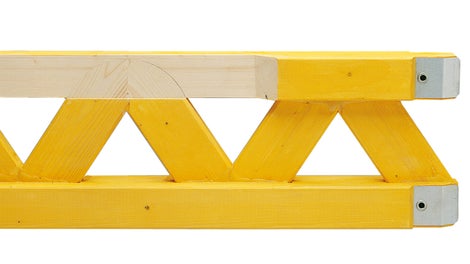

  • The struts penetrate the chords along the whole cross-section. There are practically no cavities which could collect and hold moisture.
    木梁节点处的微型楔榫结构保证了GT24木梁经久耐用，木梁斜撑穿过翼缘的整个截面；在木梁中几乎没有孔隙，因此木梁不会出现有积水的的位置。

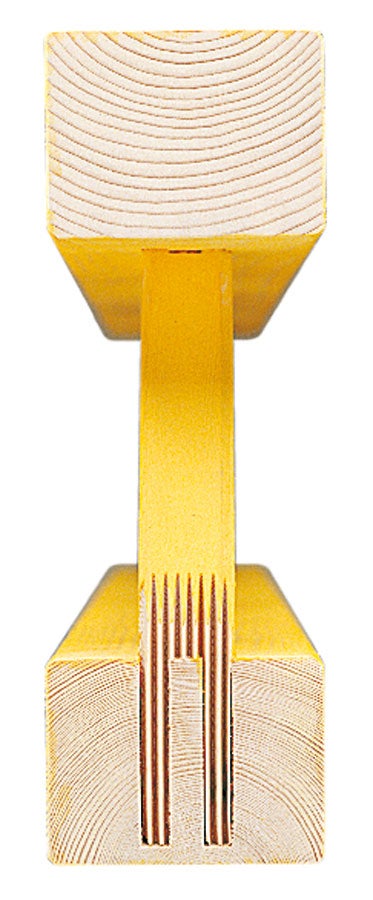

  • GT 24 Formwork Girder: The girder nodes with mini-dovetail jointing guarantee the durability of the GT 24 lattice girder.
    高强度、耐用的带有微型楔榫结构的连接接头。

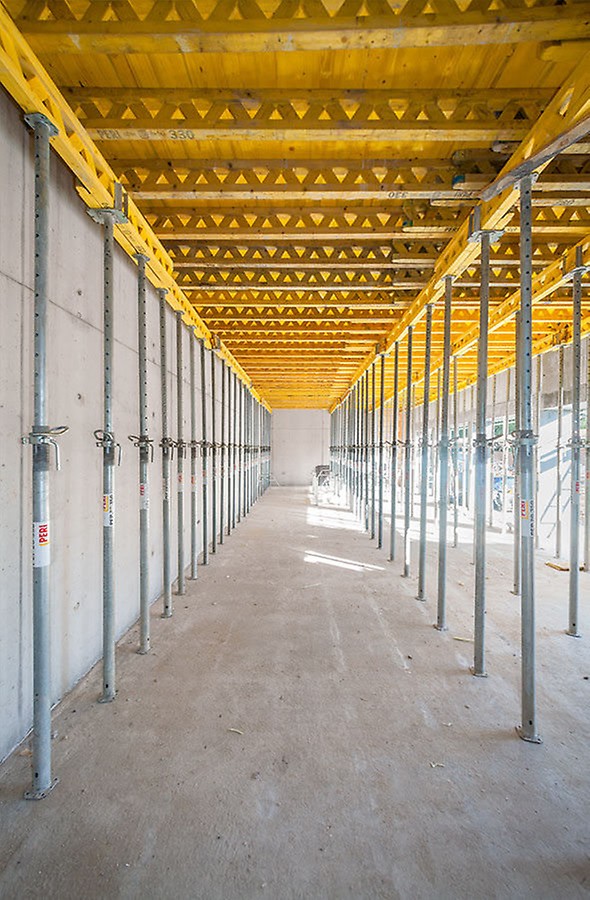

  • Universal wooden formwork girder from PERI with a 24 cm overall height for wall, column and slab formwork, for setting of stopend formwork on slab edges and special applications.
    多功能的木制模板梁高24 cm，可作为墙模、柱模、楼板模板、或作为楼板模板的端模以及特殊应用。

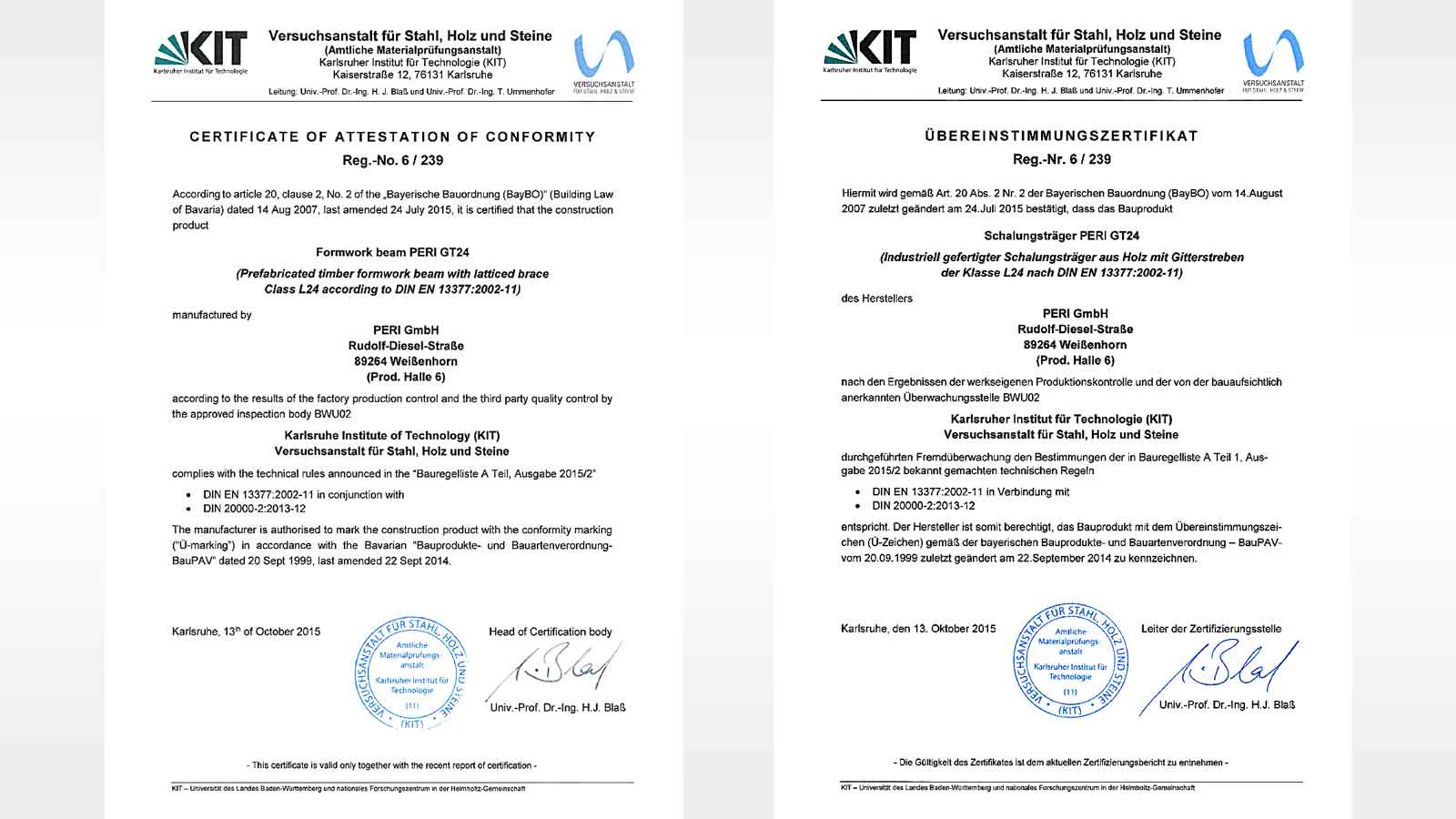

  • The Certificate of Conformity confirms that the GT 24 Formwork Girder corresponds to the technical rules of DIN EN 13377.
    上图为GT24木制模板梁通过DIN EN 13377规范认证的合格证书。
