With a height of 9.65 m and a spindle extension of 0.65 m in total, a load capacity of up to 47.2 kN per post is achieved. This means you need fewer shoring towers and save material on your construction site.

PD 5 承重支架系统

同时为楼板和梁提供支撑

PD5-承重系统由精密设计的框架结构组成，可作为承重塔架或台模的支撑结构能够无
级调整高度。深思熟虑的细节设计、有限的配件与轻质的系统组件，确保了高效施工。只需要使用几个附加组件，就能够为梁结构提供支撑。系统组件与PERI UP 工程套件的系统.

模数匹配，因此能够与PERI UP FLEX 系统的踏脚板或连接横杆组合使用。
在支撑高度达9.65 米、柱头螺杆高度为0.65 米时，每个支腿的承载能力为47.2kN。
高承载能力减少了所需支撑材料的数量，节约了成本。

系统的组装或拆卸过程能够在塔架平放或立放的状态下完成。还可以使用吊车或台模升
降、转运装置进行整体转运

除此之外，例如，也可以使用于交通或工业项目中的某些结构施工。


技术细节

  • 粉末喷涂的框架式支撑系统可作为支撑塔架和台模支撑。
  • 根据DIN-EN-12812-规范，每根支腿的承载能力高达55kN。
  • 底座尺寸: 1.25 米 x 1.50 米 / 1.25 米 x 2.00 米 / 1.25 米 x 2.50 米。
  • 仅含有两种规格(1.00 米 / 1.50 米)的框架，能够无级调整高度。





  • 灵活性高、应用范围广

    无级调整高度与宽度

  • 组装快速

    巧妙的细节设计与极少的系统部件

  • 操作简单、安全

    轻质的系统组件、精密的框架设计

  • 经济、高效

    PD5-承重支架是浇筑中等荷载梁结构的理想支撑系统，适用于:

    • 支撑MULTIFLEX 楼板模板
    • 支撑MULTIFLEX 含有梁结构的楼板模板

产品图片

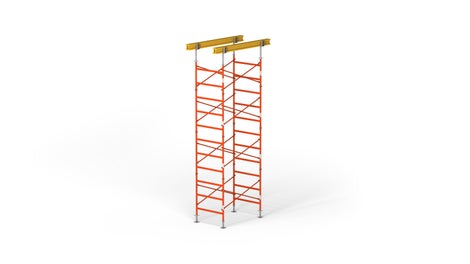

  • With a height of 9.65 m and a spindle extension of 0.65 m in total, a load capacity of up to 47.2 kN per post is achieved. This means you need fewer shoring towers and save material on your construction site.
    支撑高度达9.65 米、柱头螺杆高度为0.65 米时，每个支腿的承载能力为47.2kN。 高承载能力减少了所需支撑材料的数量，节约了成本。

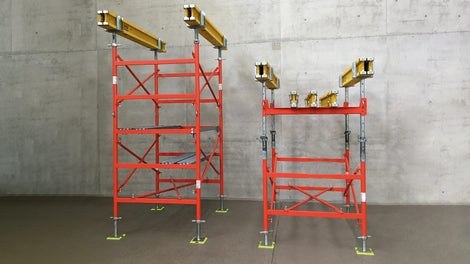

  • Simultaneous support of slabs and beams
    同时为楼板和梁提供支撑

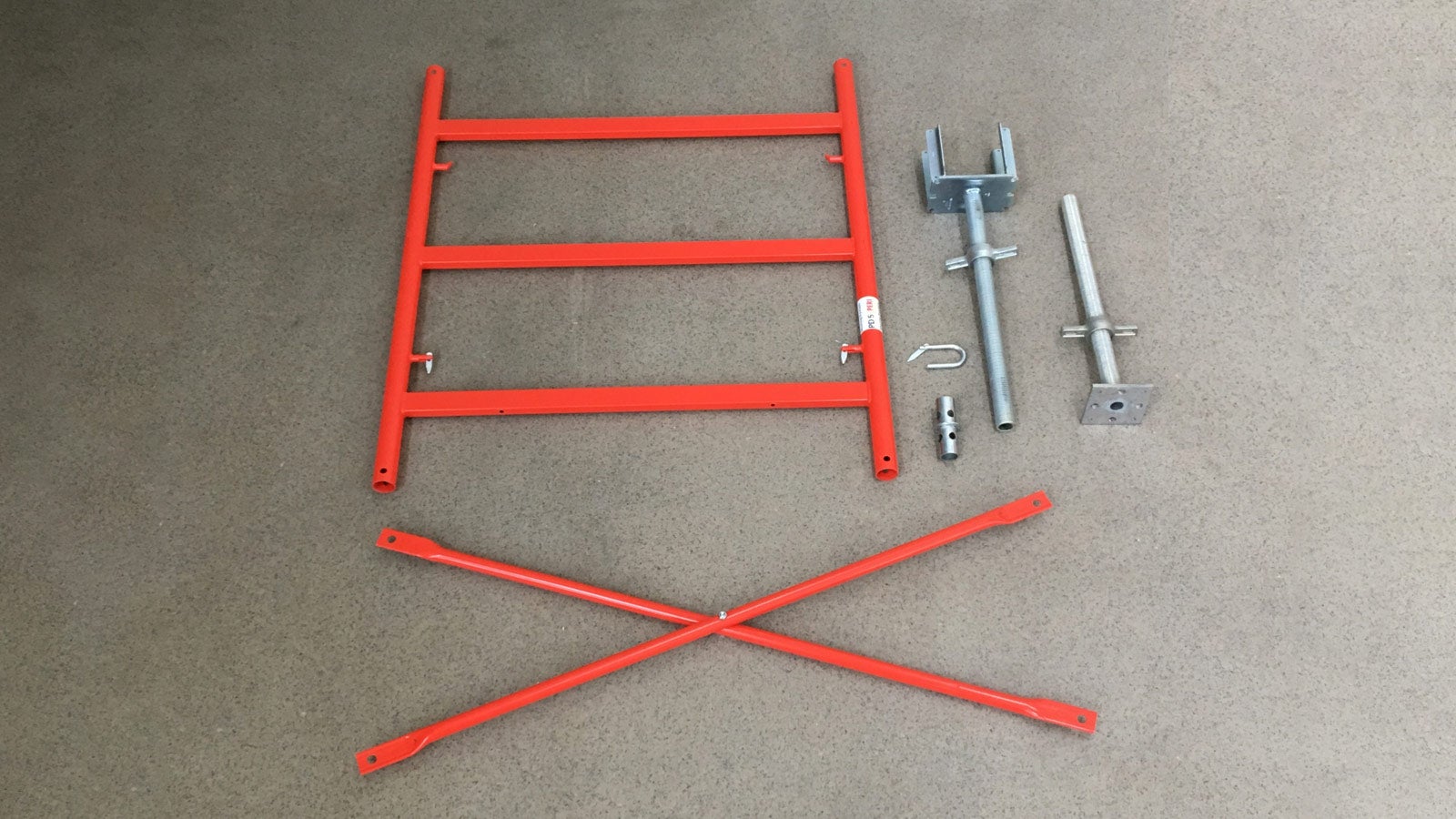

  • Since the system comprises just 6 parts, you can set it up for a whole host of applications both quickly and cost-effectively.
    只使用6种组件,实现无数快速、经济的支撑方案

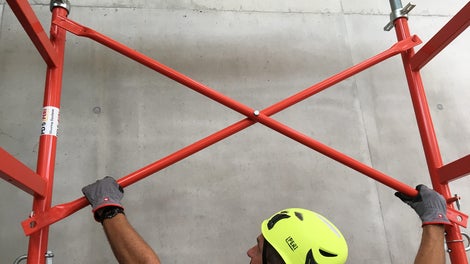

  • The clever details and low component weight make for safe assembly and dismantling processes.
    精巧的细节设计、轻巧的组件确保了安全的组装、拆卸过程。

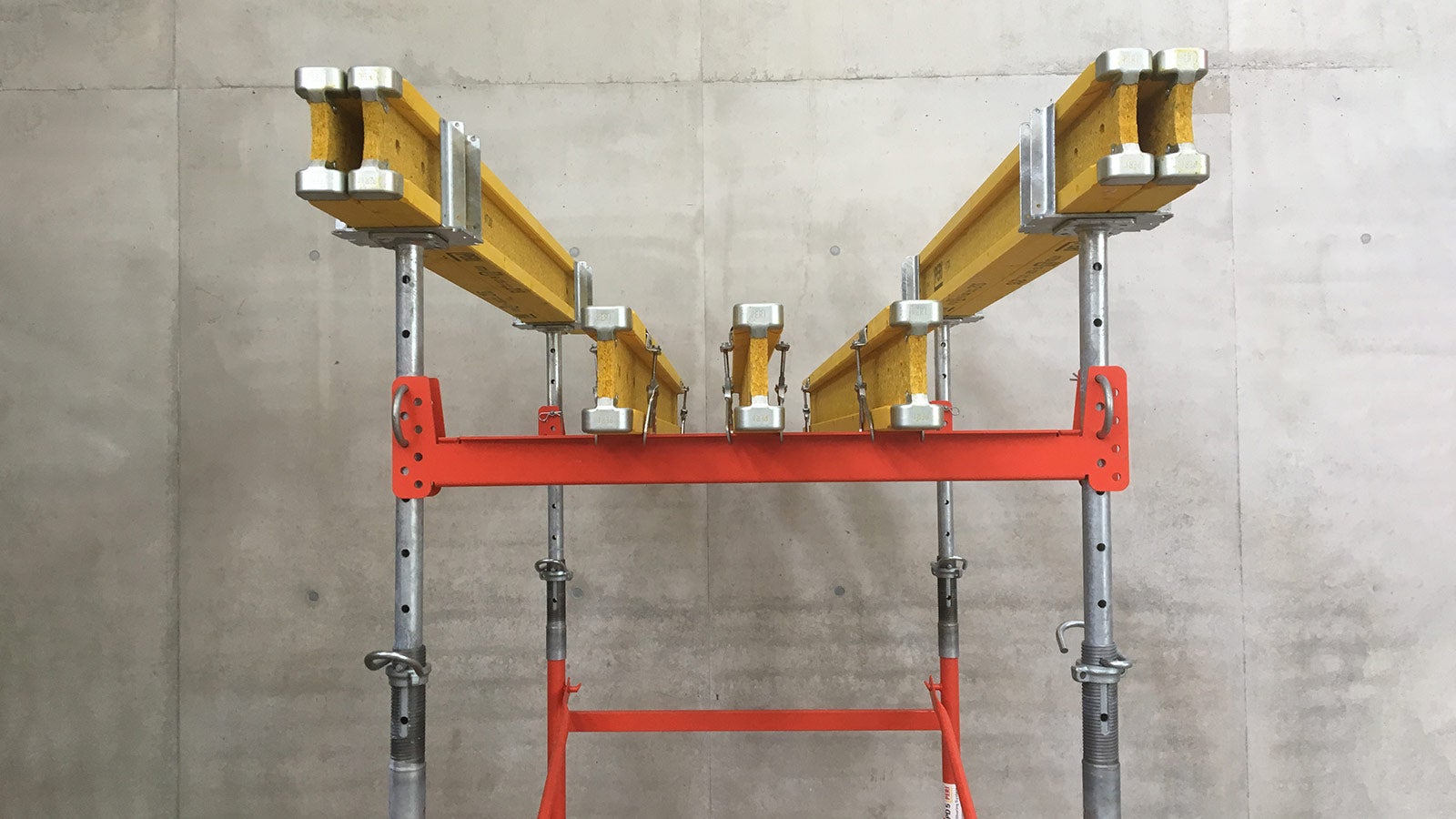

  • With the slab formwork, you can even create beams at various heights at the same time.
    系统能够在不同支撑高度上为梁结构和楼板结构提供支撑。
