PD 8 承重支架

经济的楼板承重支架,支架有较高的承载能力。

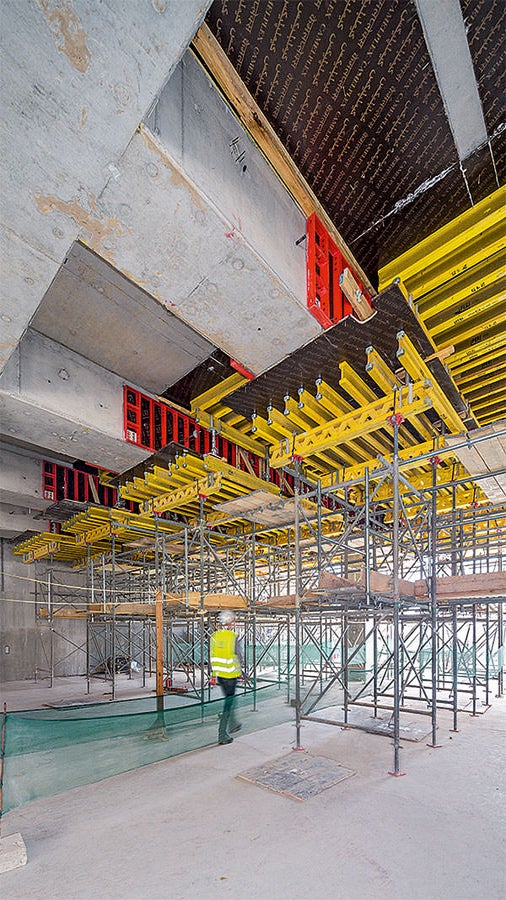

承重支架PD 8系统通常作为台模的支架，此支架系统的螺杆有较大的可调范围，既可以快速适应位于不同高度的楼板，也可以轻松下降至低于梁的高度，顺利通过有梁的区域。

PD 8对于模板施工是一套经济的支撑系统。由焊接的、全镀锌钢管桁架结构单元、以及带有螺杆的柱头和柱底组成。可按正方形、矩型布置，或组成墙面式塔架。台模下方的常规支撑尺寸为1.5米 x 1.25米至1.5米 x 3.5米。其中每根支撑的最高承载能力为73kN，适用于高荷载以及大层高的项目。只有两种尺寸的标准桁架单元R150与R 110，调节螺杆可以组成各种高度的塔架。使用交叉布置的对角撑杆连接框架，组成高抗压、抗拉强度的结构。

技术细节

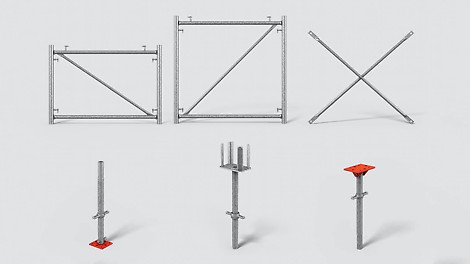

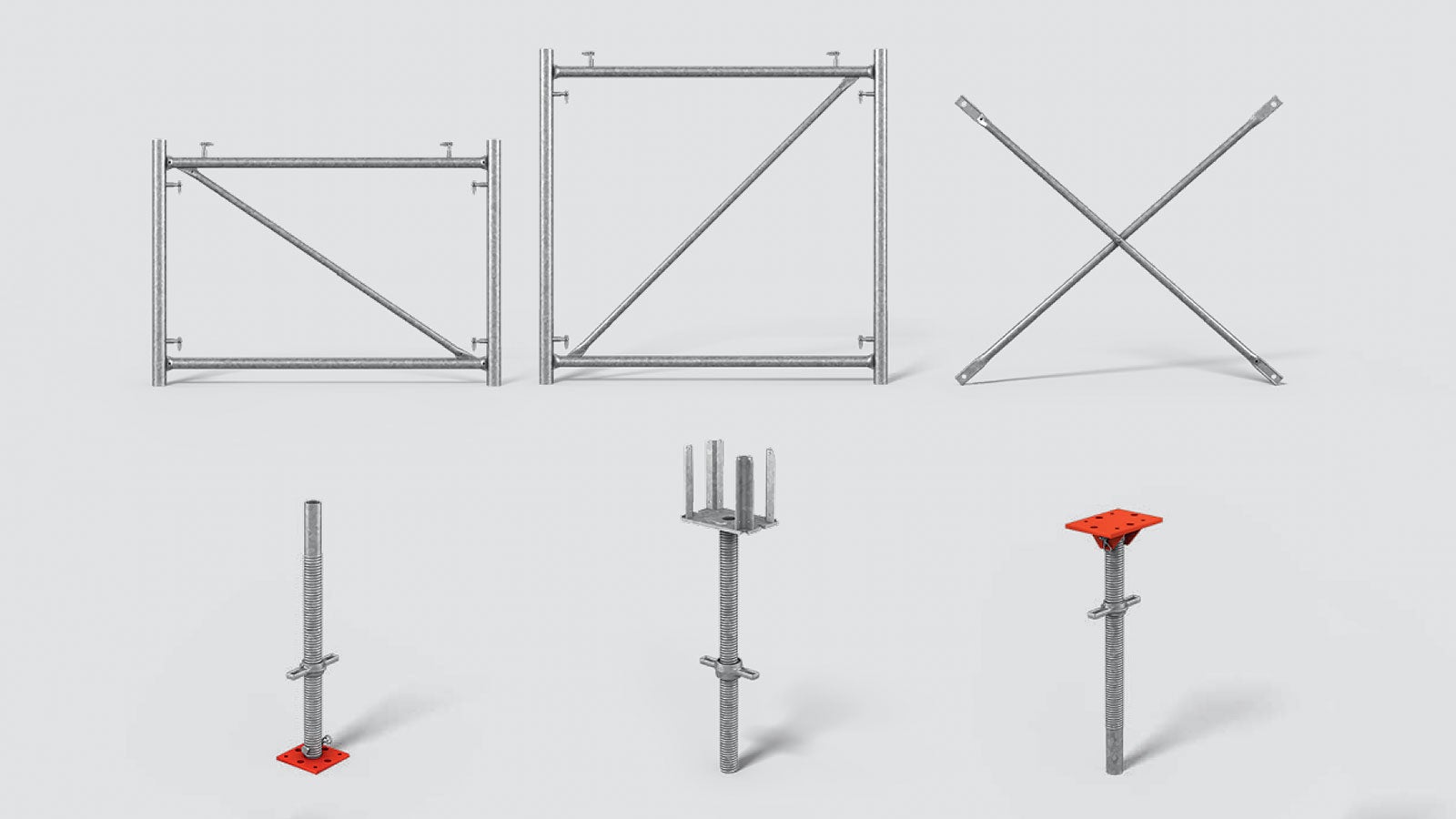

• 支撑系统的组成是 ：焊接的、全镀锌钢管桁架结构、以及带有螺杆的柱头、柱底。
• 作为台模支撑时，每根支撑最大承载能力为73kN。
• 作为台模支撑的标准平面尺寸: 1.5米 x 1.25米至1.5米 x 3.5米。
• 作为塔架单元的标准平面尺寸: 1.5米 x 1.5米。
• 作为施工梯塔架的标准平面尺寸: 1.5米 x 3米。

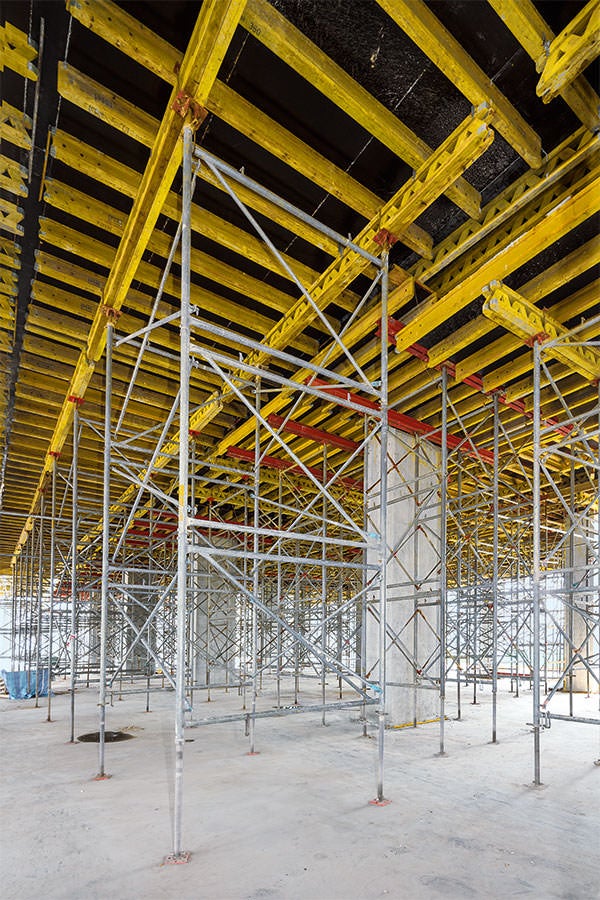

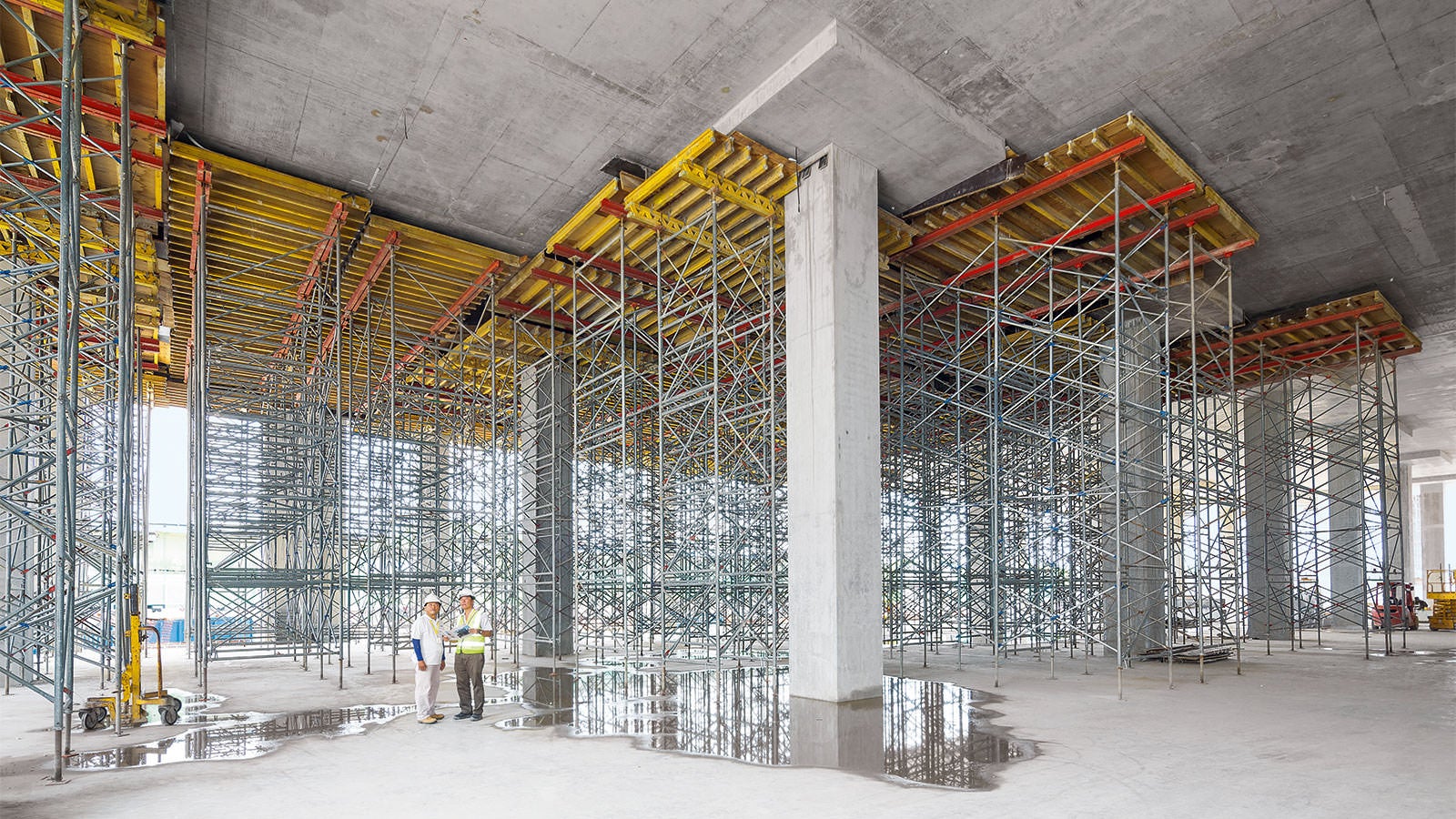

• 只使用两种不同的标准桁架单元，可对高度无极调节（高度大于1.55米），柱头、柱底处的螺杆均可提供88厘米的调节范围。
• 在同一层使用升降、转运装置进行转运。

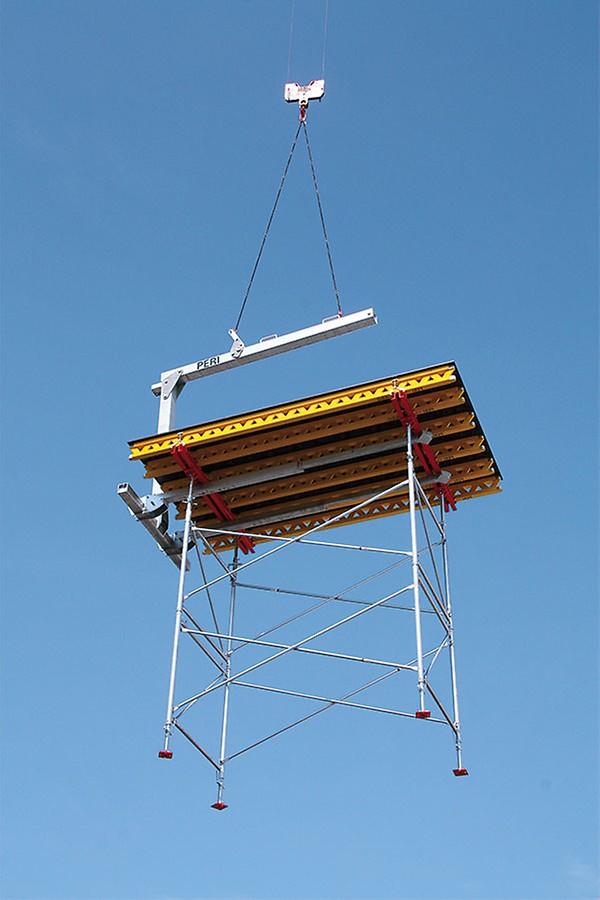

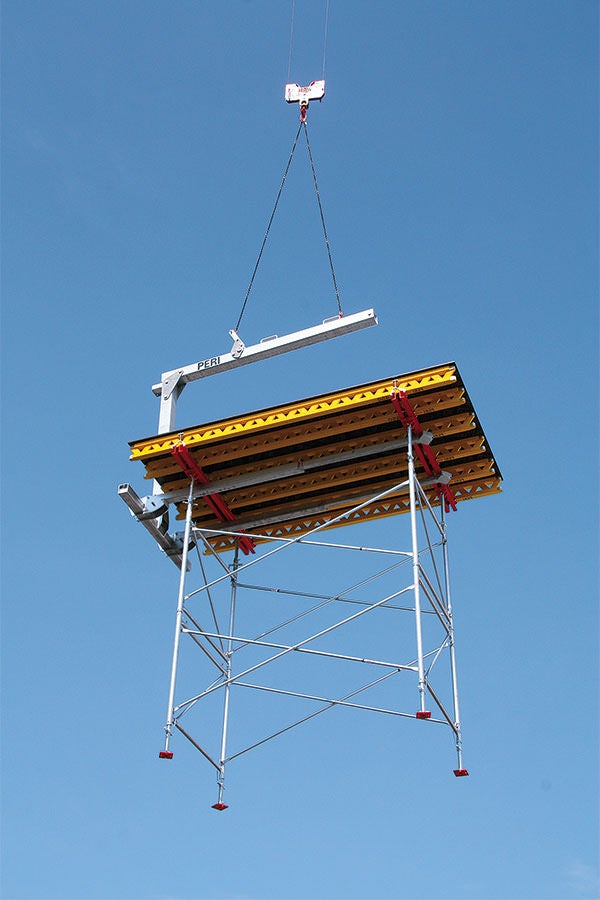

• 楼层之间使用派利转运叉进行转运。

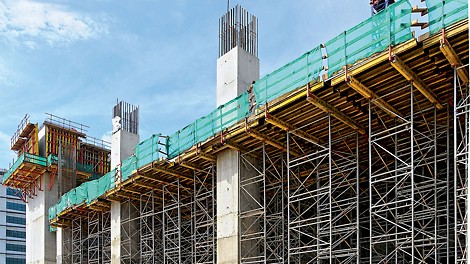

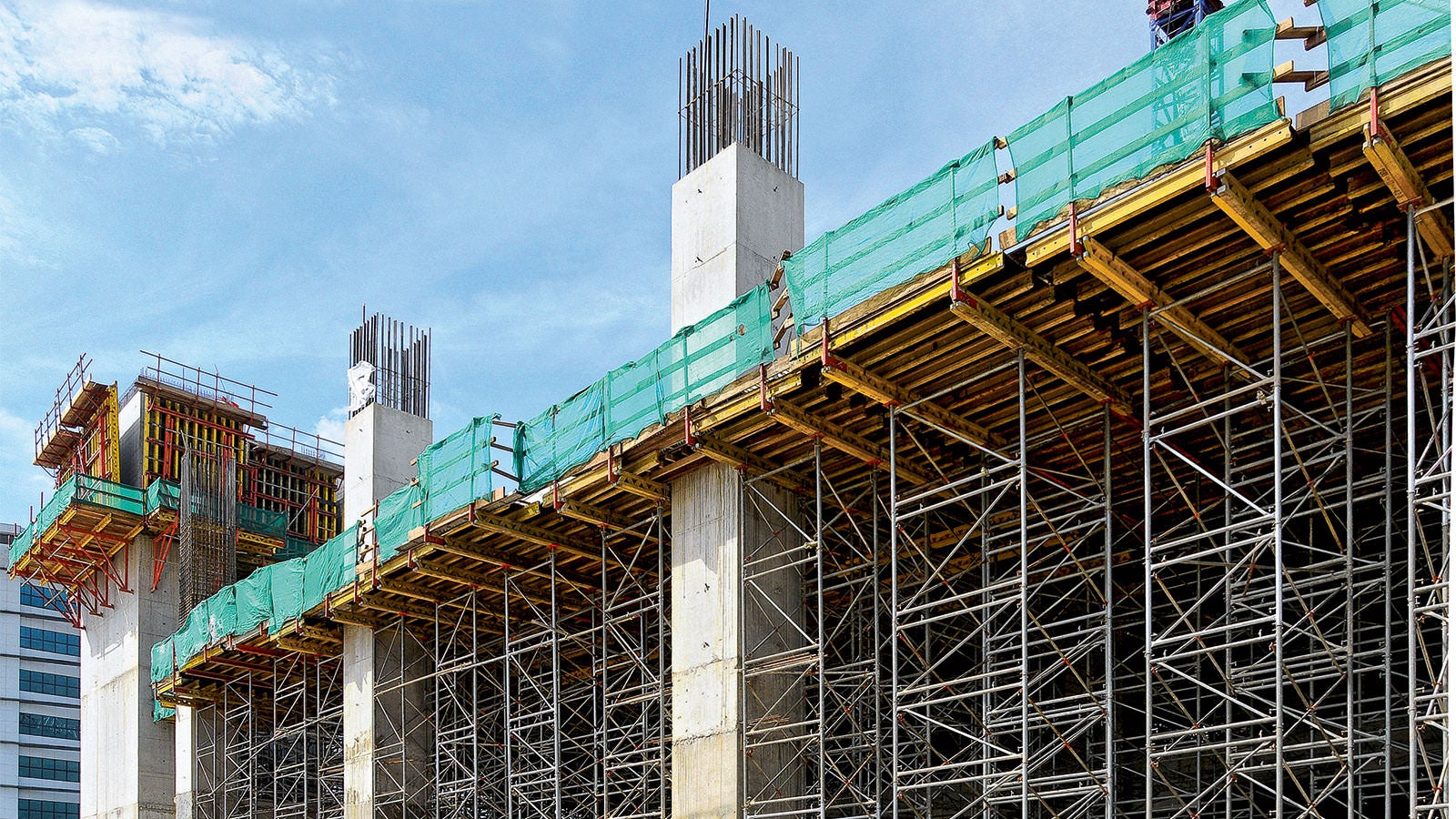

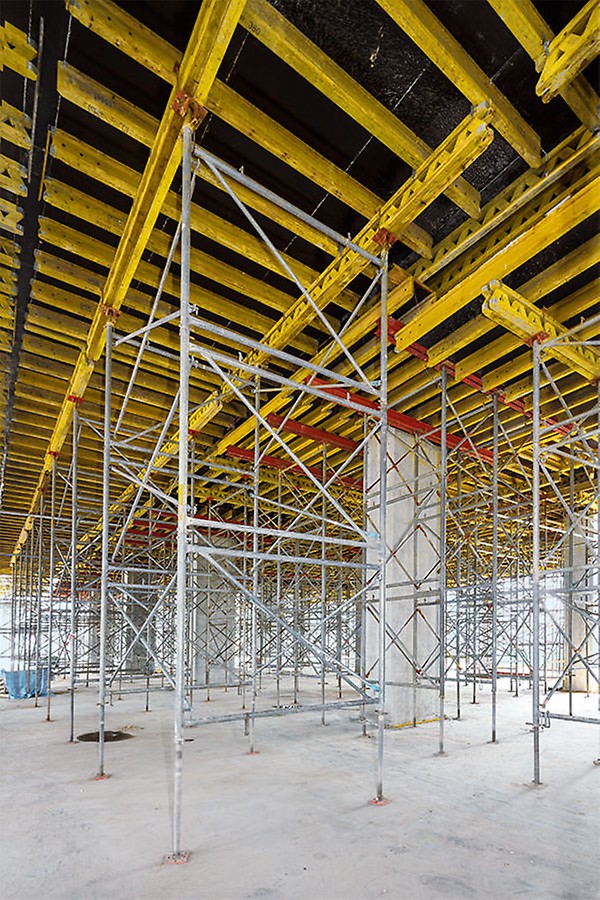

台模支架

使用不同框架单元和对角撑杆，可灵活的在平面内以及高度方向上调整，为台模提供支撑。

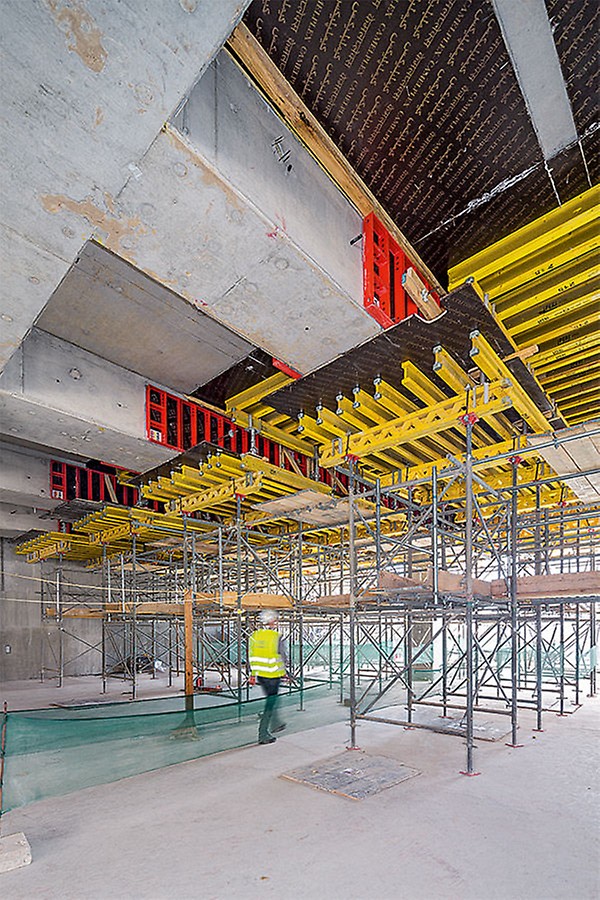

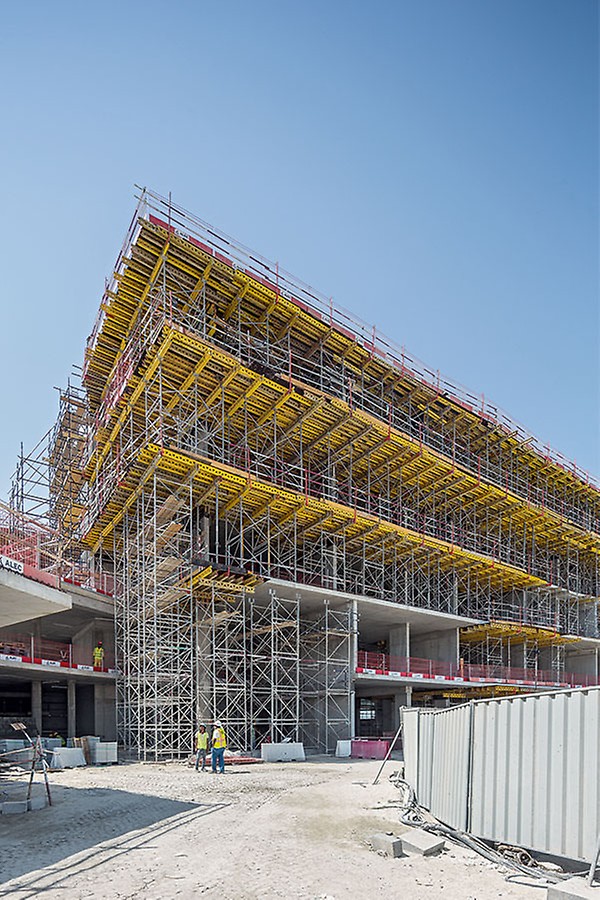

PD 8台模支架系统可整体进行大面积的转运，是大型高层项目经济的模板支撑方案。柱头和柱底分别提供88厘米的调节范围，可广泛的适用于不同项目，例如可将台模下降至低于梁的位置进行水平移动，或用于分布不均的高荷载施工平面下的支撑。

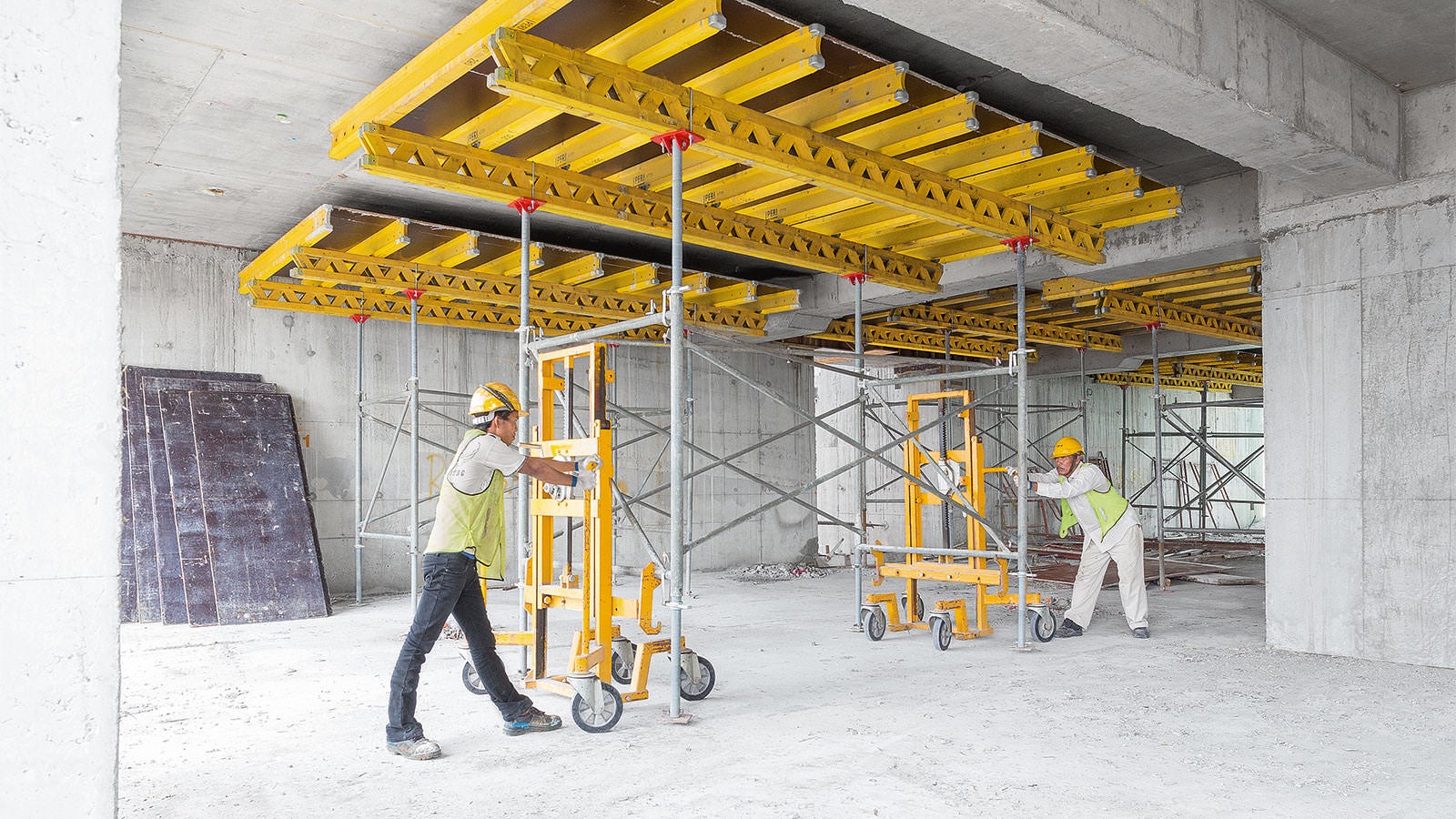

派利提供两种 PD 8台模支架的转运方法:

• 升降机及转运车
• 转运轮 80

根据需要，可将转运轮安装在PD 8的支柱上。

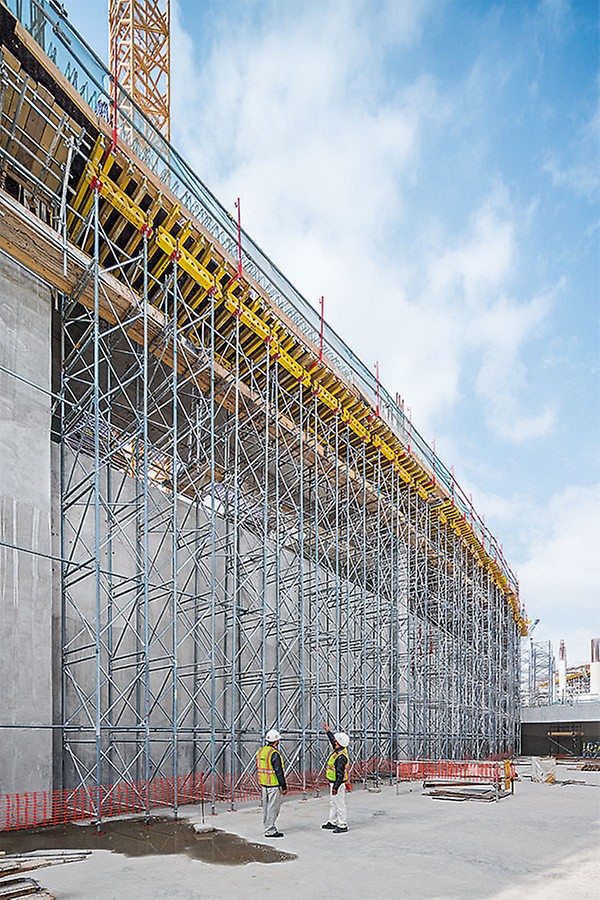

支撑塔架

通过定型认证，PD 8塔架最高搭建高度可达21.3米，单根支撑允许最大轴向荷载为62KN，螺杆最大伸长量为720毫米。PD 8塔架可以在地面水平安装，标准平面尺寸为1.50 米 x 1.50 米。

施工梯塔架

PD 8施工梯塔架可在地面预组装，最高可搭建至100米高度，提供安全的施工平台。
