ST 100 塔架

简单、合理的塔架系统，只有一种尺寸的框架，可堆叠至任何所需高度。

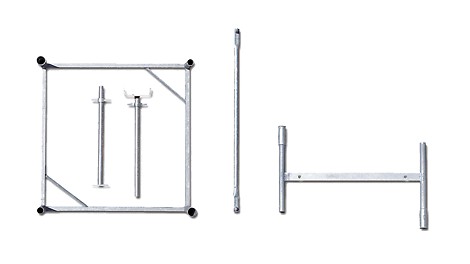

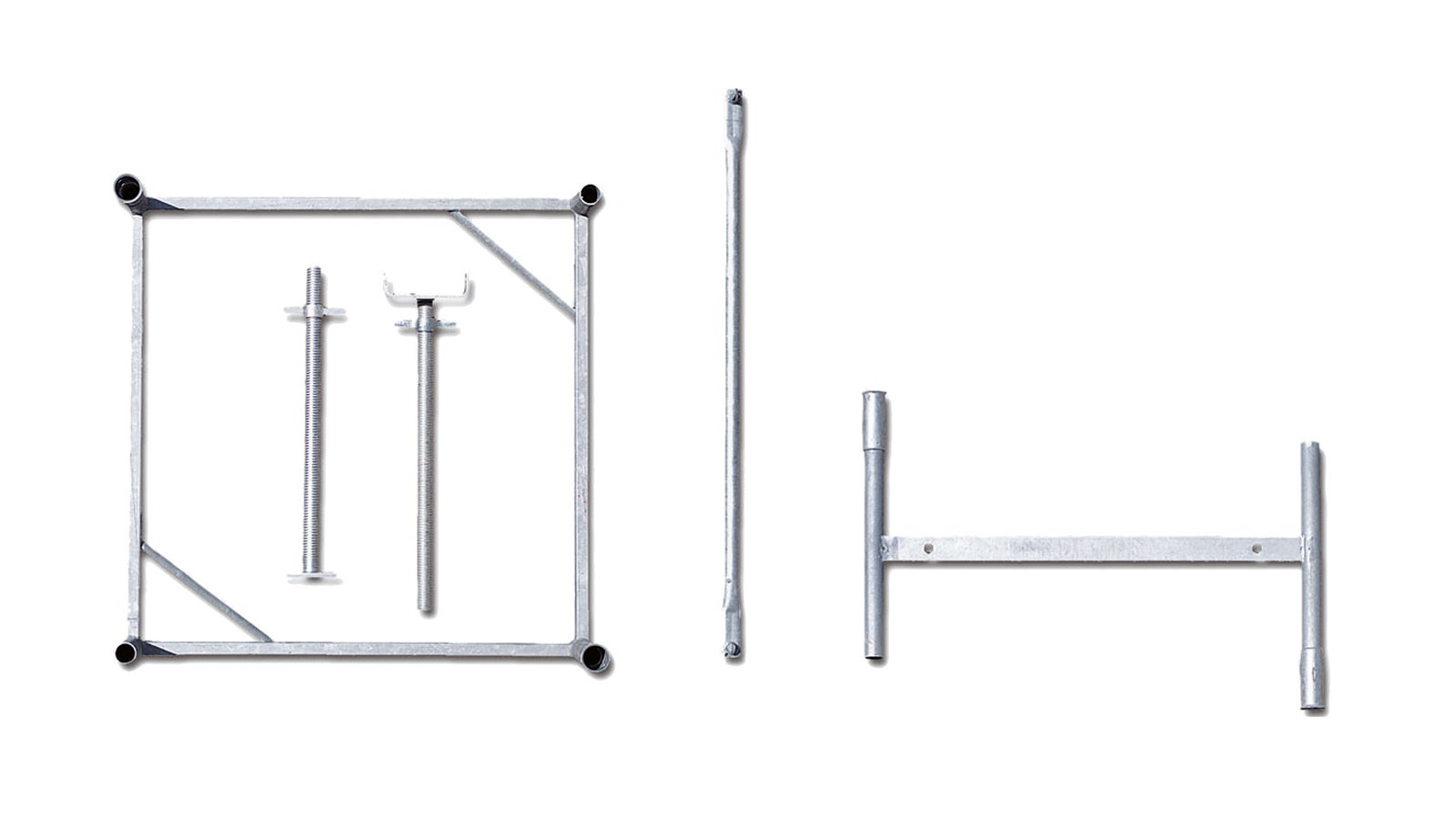

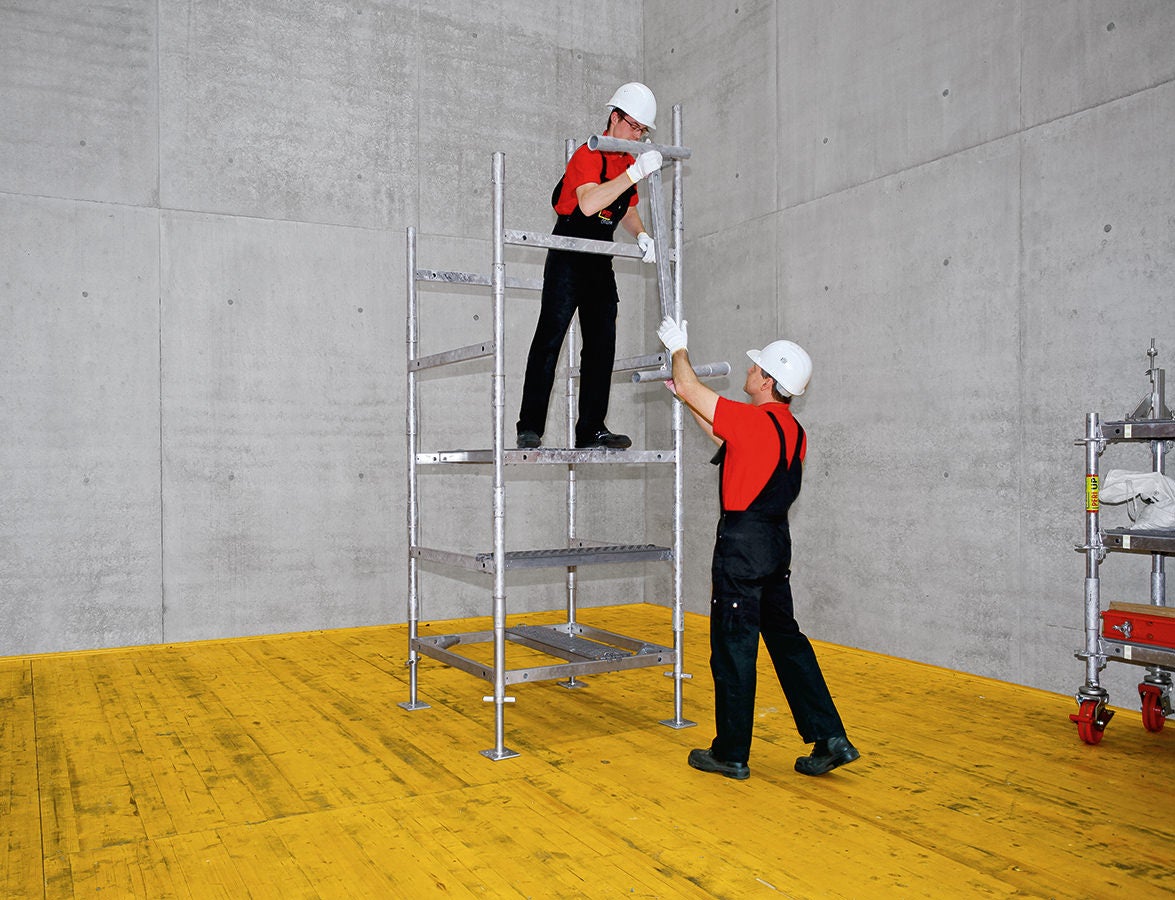

ST100塔架采用堆叠安插的安装方式，可快速的安装、拆卸。每个框架单元平面交替90° 安装，安装过程不需要工具。系统只有一种框架单元，可搭建至所有高度。使用对角撑杆，保证了系统受拉的整体性，使用吊车整体转运，或完成扶直操作。

技术细节

• 支撑塔架的基础平面尺寸1 米 x 1米，每1米高的塔架需安插4个框架单元（每个框架单元高度为50厘米）。
• 每根支腿最大承载力:53 kN – (取决于搭建高度与风载)。
• 通过定型测试，此塔架系统最大承载能力为214kN（在高度为22.29米时）。
• 系统以50厘米为模数，以及改变螺杆长度，快速在高度方向上调节塔架。

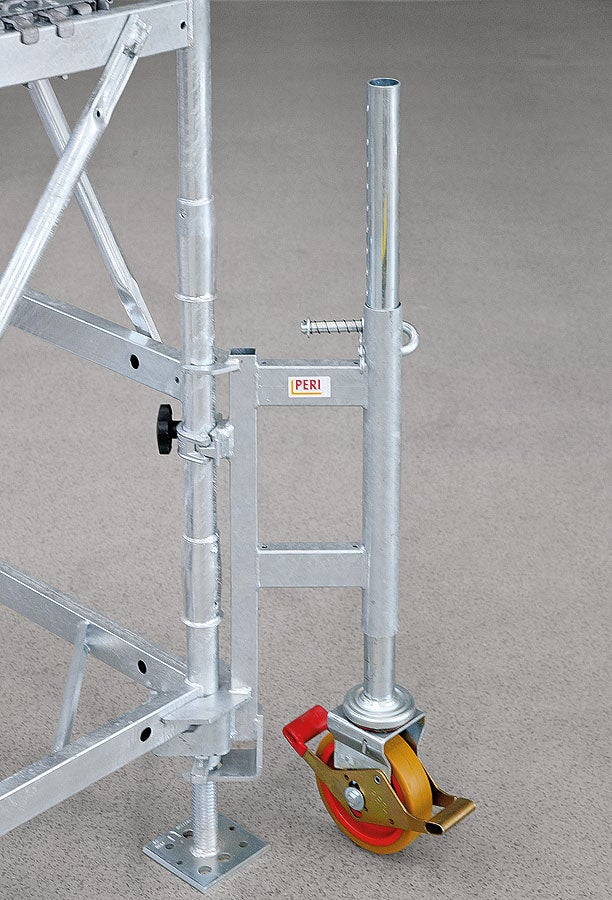

• 使用转运轮转运塔架系统。

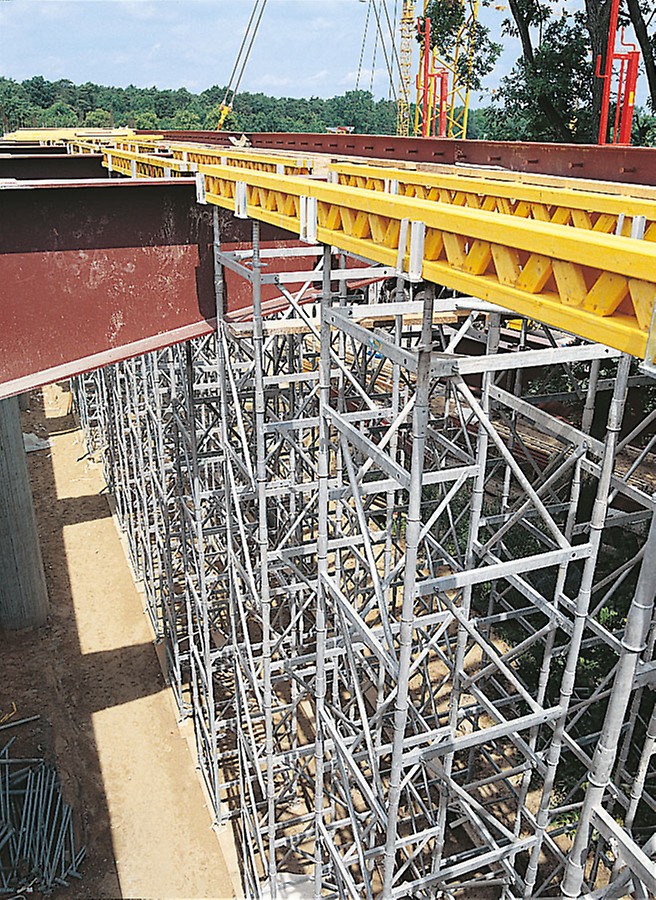

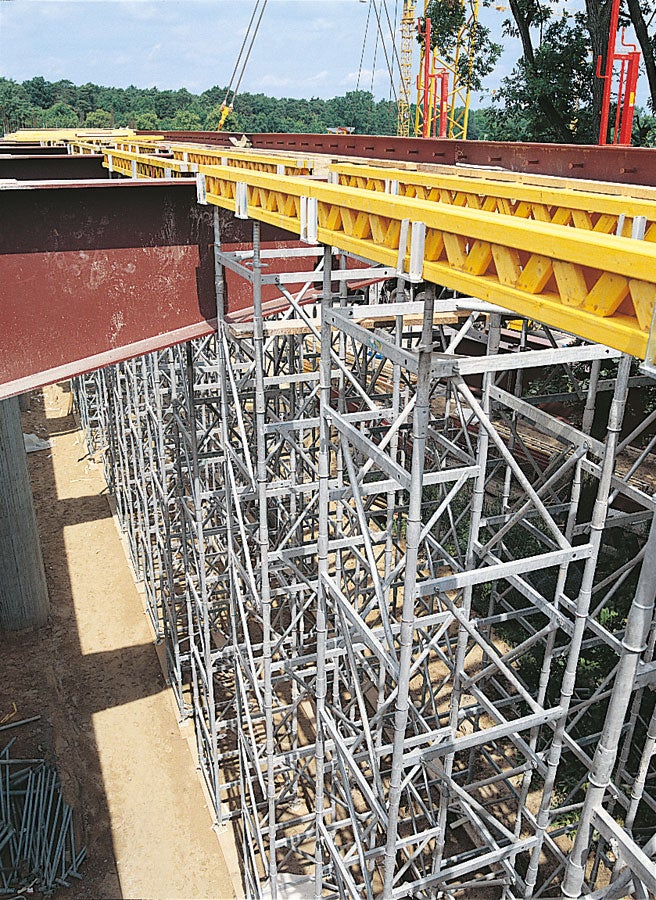

• 交叉柱头螺杆可用于连接、支撑2根GT24/VT20模板木梁。
• 铰接的柱头螺杆用于支撑钢梁或其他的型钢(支托板最大倾斜度为4,4 %)。
