MULTIPROP 铝合金楼板支撑

作为轻型独立支撑或塔架系统都具有高经济性。

MULTIPROP 楼板支撑既可作为独立支撑使用，也可与MULTIPOP的连接框架组成塔架，支撑台模。与传统的钢管式支撑相比，铝合金的MULTIPOP不仅自重更轻，并且具备了更高的承载能力，最高为100KN 。根据施工现场的条件与环境，可以使用不同尺寸的连接框架组成正方行、矩形的塔架。连接框架也可作为平台的支撑结构或侧栏防护。

系统说明

• 粉末喷漆处理的铝制楼板支撑，用来承受垂直方向的荷载，尤其是作为楼板模板支撑，使用连接框架组成塔架，可承受高净空的垂直荷载。
• 定型认证确认，每根支撑最大承载力为100KN。
• 定型认证的常规最大高度为14.4米（与连接框架MRK组成塔架）以及14.9米（使用驻地MP 5组件）。
• 通过建筑监督局认证。
• 支撑长度:  1.20米 | 2.5米 | 3.5米 | 4.8米 | 6,25米。
• 钢制连接框架 MRK : 62.5厘米 | 75厘米 | 90厘米 | 120厘米 | 137.5厘米 | 150厘米。
• 铝制连接框架 MRK: 201.5厘米 | 225厘米 | 230厘米 | 237厘米| 266厘米 | 296 厘米。
• 使用贯穿的连续螺纹对支撑长度进行无级调节，无需中间插销。
• 调节范围最大2.2米 (MP 480)。
• 调节螺母每旋转一周可进行36毫米的长度调节。
• 安全钩件可防止内管滑出。



独立支撑

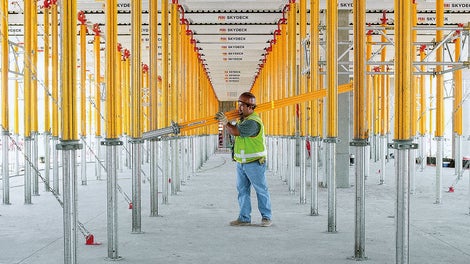

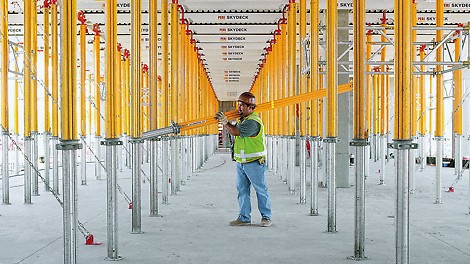

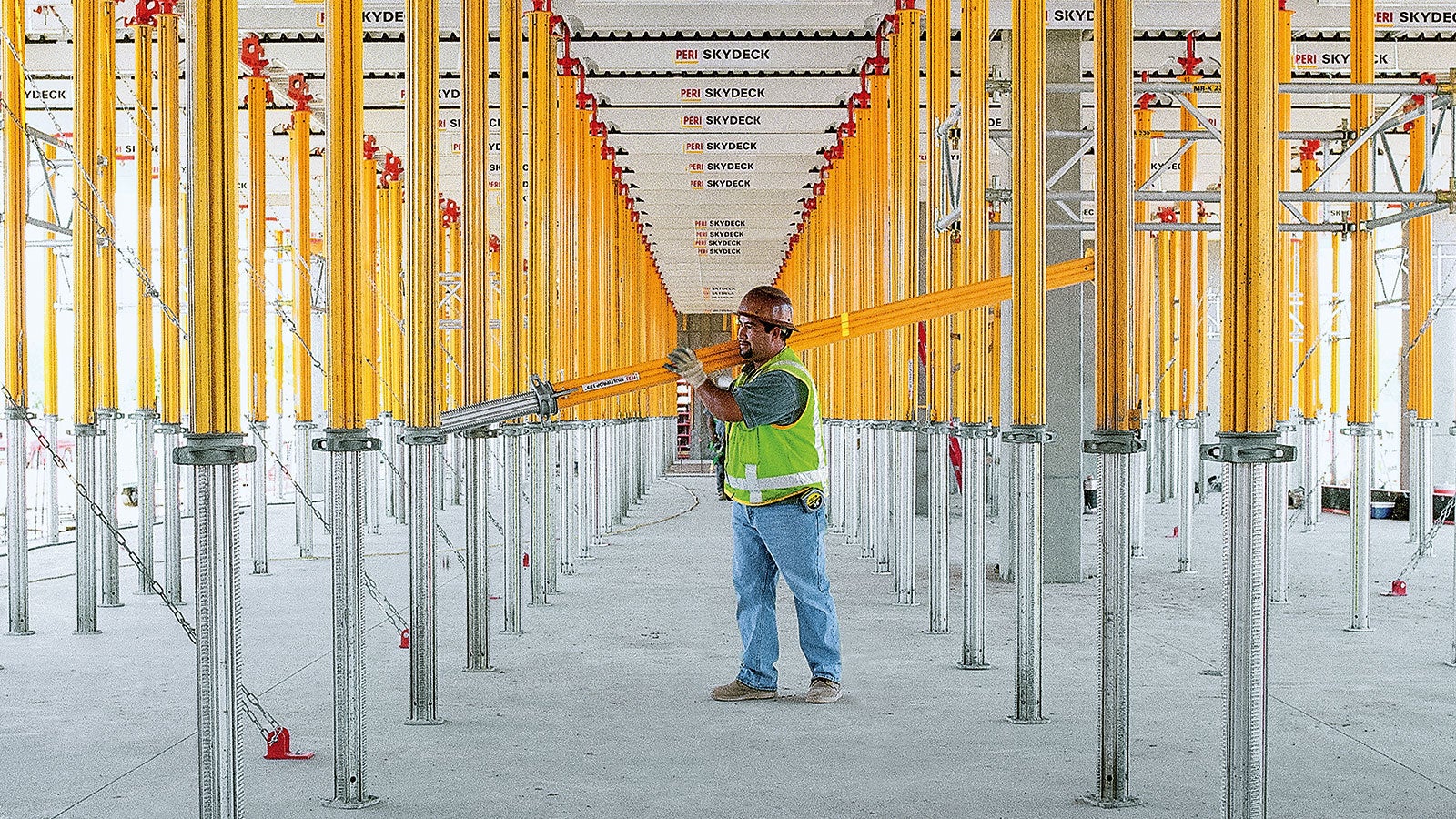

铝制楼板支撑– 负载高、自重小

铝制MULTIPROP支撑自重十分小，例如MP 350支撑只有19.4公斤。长度可调范围为1.95米至3.5米，在90%以上的房屋工程中都可以使用。

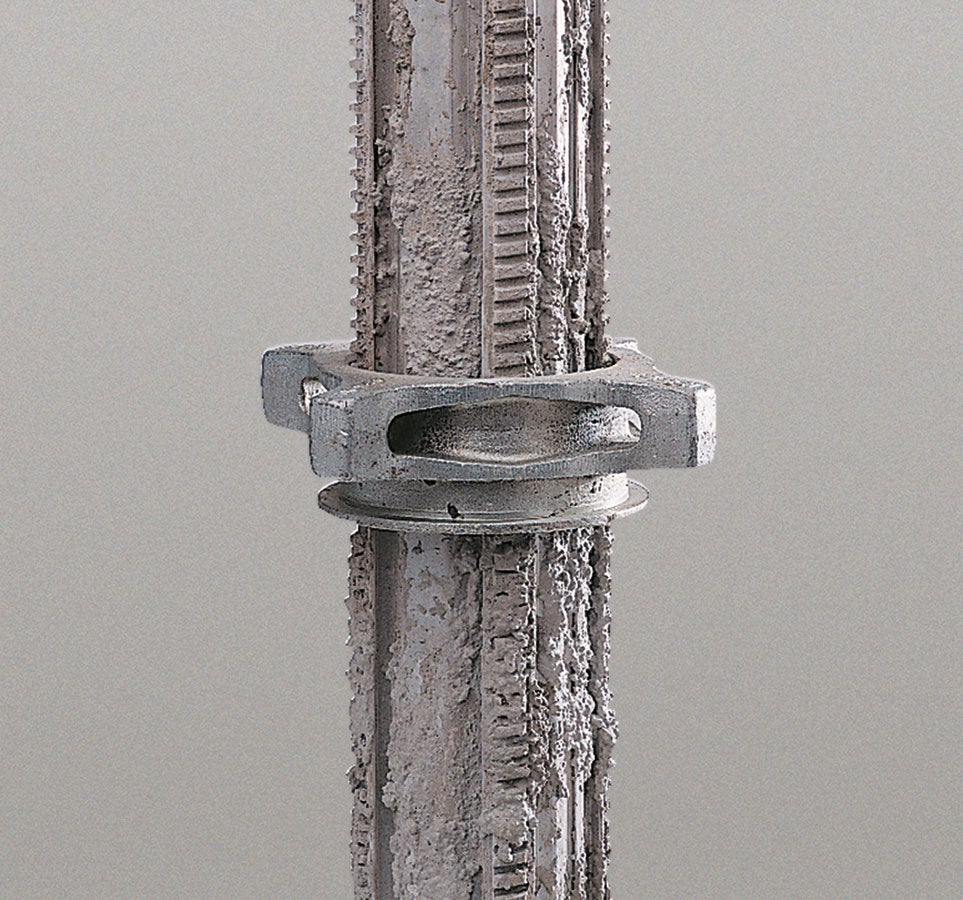

精致的细节设计保证了较长的使用寿命，铝合金型材有极好的韧性，可以吸收柱子倒下时带来的冲击。材料选择与结构设计相互协调、完美无缺。MULTIPROP的螺纹带有自清洁功能，即使在有污垢的状态下也可正常使用。.

MULTIPROP 系统 MP 250, 350, 480和625，通过设在柏林的德国建筑监督局认证，编码为 Z-8.312-824 相关规范为DIN EN 16031。



规格参数

MP 120 (0.80 – 1.20米)

• 重量: 10.20 公斤
• 最大承载力: 102 kN

MP 250 (1.45 – 2.50 米)

• 重量: 15.40 公斤
• 最大承载力: 99.3 kN

MP 350 (1.95 – 3.50 米)

• 重量: 19.40 公斤
• 最大承载力: 96.0 kN

MP 480 (2.60 – 4.80 米)

• 重量: 24.80 公斤
• 最大承载力: 94.0 kN

MP 625 (4.30 – 6.25 米)

• 重量: 34.60 公斤
• 最大承载力: 57.9 kN



经济适用的台模支撑、与重力塔架

MULTIPROP 楼板支撑可组合起来支撑台模，或用连接框架组成重力塔架，支撑楼板。铝合金的MULTIPOP不仅自重轻，并且明显地提高了承载能力，最高为100KN 。使用不同尺寸的连接框架可组成正方形、矩形塔架，适应不同的施工要求。连接框架也可作为平台的支撑结构或侧栏防护，搭建作业脚手架。

技术信息

• 高达100kN的承载能力，所有组件的自重都很小。

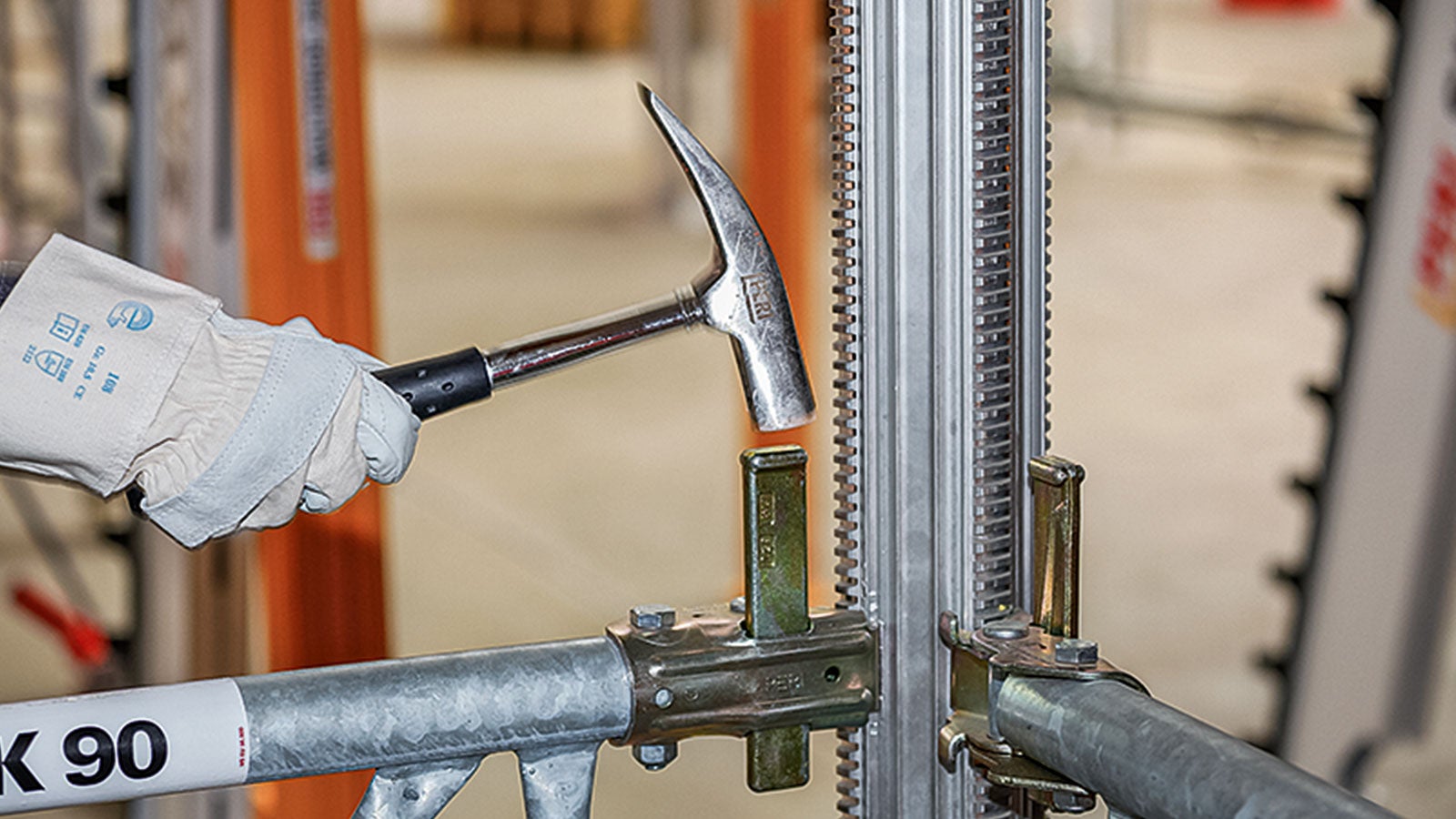

• 连接框架可安装在外管、内管上。

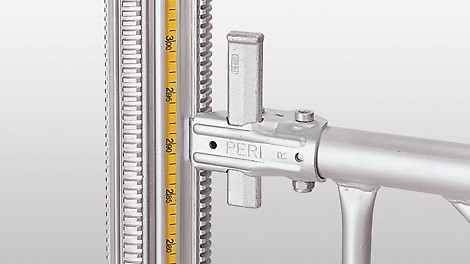

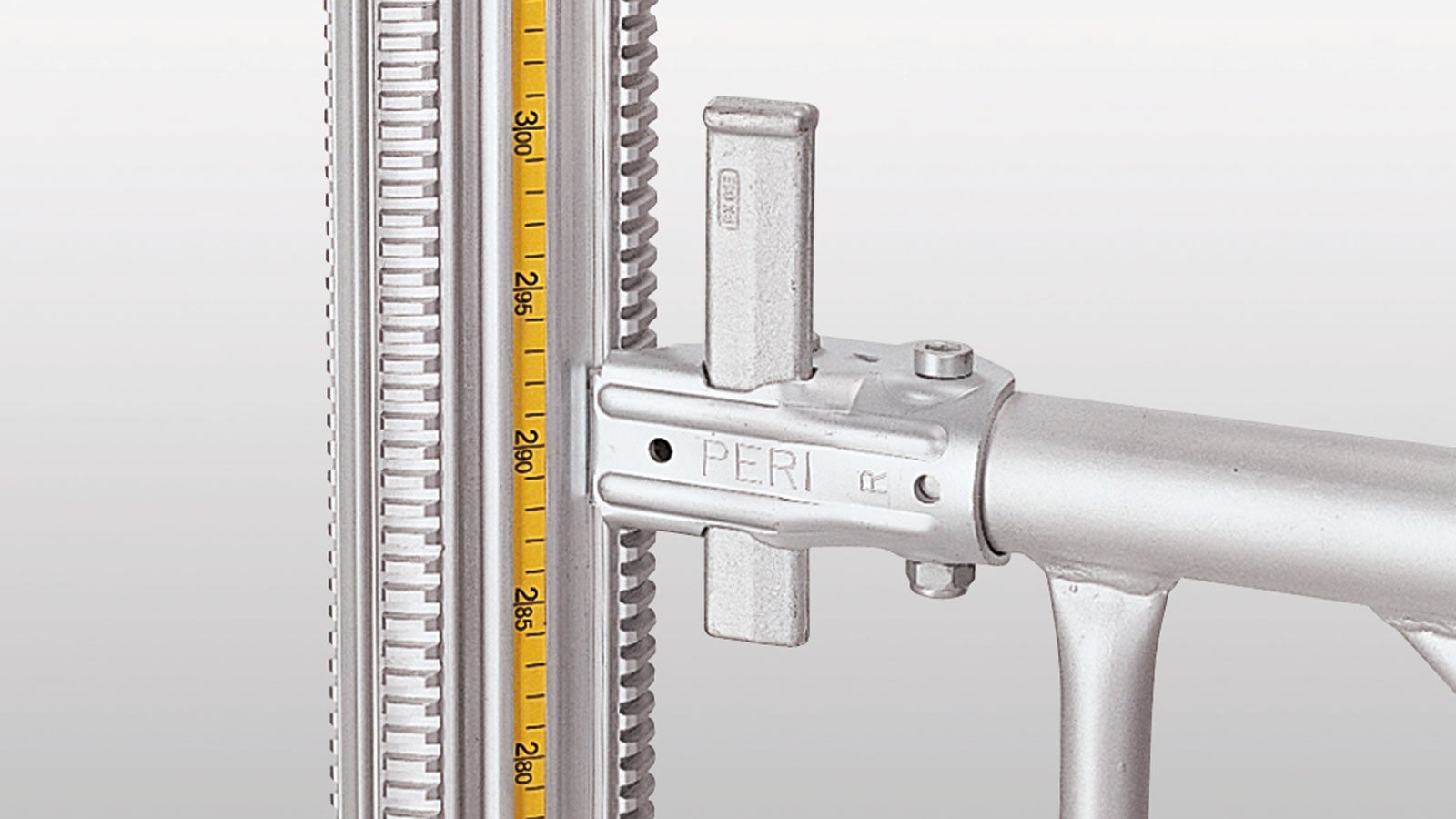

• 自配长度标尺，便于安装。
• MULTIPROP连接框架可作为踏脚板的支撑。
• 平面布置的优化方案:  使用12种不同尺寸的连接框架，充分发挥支撑系统的高承载能力。
• 连接框架尺寸: MRK 钢框架 62.5/ 75/ 90/ 120/ 137.5/ 150厘米；MRK 铝框架 201.5/ 225/ 230/ 237/ 266/ 296厘米 (铝)。
• 重量: MP 350 = 19.4公斤 ；连接框架 = 最大14.8公斤。
• 经过75种定型认证的计算图表。
• 螺杆可调长度: MP 350  = 155厘米； MP 480  = 220厘米。
• 特殊配件: 连接框架 (高度0.5米) 可作为侧栏防护和踏脚板支撑。 平台踏脚板尺寸为150 x 60厘米和225 x 60厘米，踏脚板也可以设置过人孔。



其他细节

• 支撑自配长度标尺。
• 连续的、有自清洁功能的、分为四段式的螺纹。

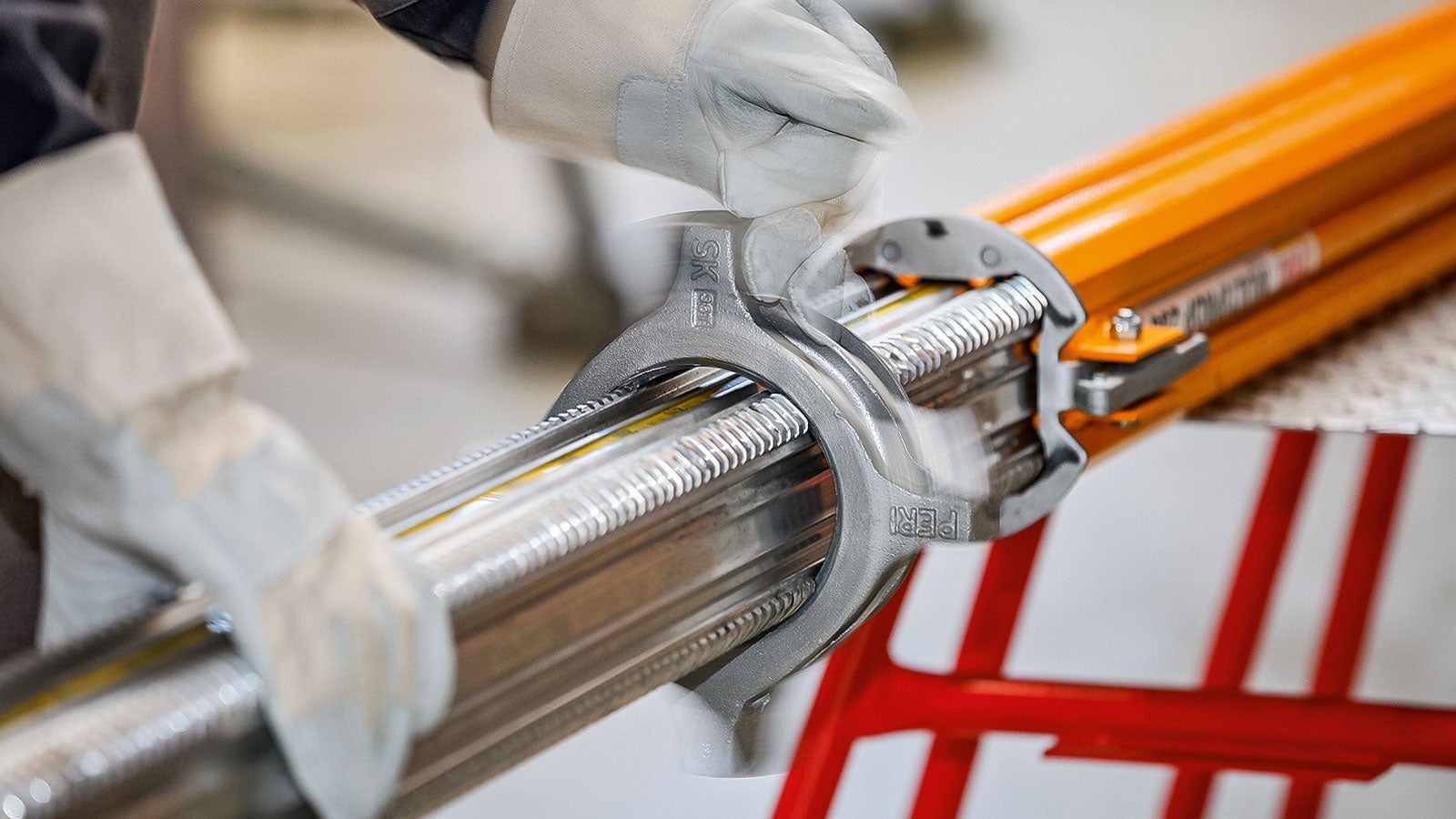

• 特制的螺母，带有四个敲击面，便于拆卸。
• 粉末喷漆的外管，高强度+高韧性  =  安全、耐用。
• 设计有防挤压功能。
• 丰富的配件: 支撑连接组件; 连接框架 MRK; 球座柱头和球座柱底。
