Lightweight bracket for refurbishment work as well as new construction for shorter bridges

VARIOKIT VGK 边梁支架

轻质的边梁支架，适用于修缮和浇筑较短的桥梁。

针对长度小于150米，没有必要使用模板台车及滑轨支架系统的桥梁上部结构，可选用VGK边梁支架系统。单片支架固定在桥梁悬臂板下方或桥台的侧面，然后铺设踏脚板，形成封闭的操作平台，在这个平台上可以安装模板，并进行立模调整。


技术细节



  • 边梁尺寸最大为宽度/高度 = 60/100 厘米间距。
  • 边梁支架最大间距为 1,84 米。
  • 分离的作业平台和模板单元。
  • 维护专用锚件具备很高的受力强度，保证了快速安装，并节省了拉杆数目。





  • 灵活性

    边梁支架可针对不同边梁形状进行无级调整。


  • 徒手安装

    轻质、便捷的系统组件，可实现单人徒手安装。

  • 安全性

    VGK支架中作业平台以及模板单元相互分离。因此工作平台始终为闭合状态-可安全的进行不同要求施工，如修缮或浇筑混凝土。

产品图片

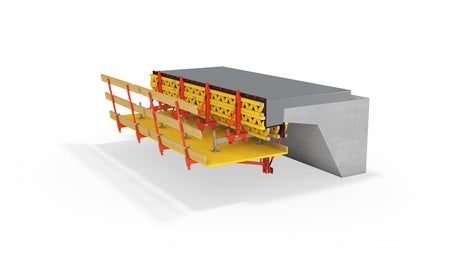

  • Lightweight bracket for refurbishment work as well as new construction for shorter bridges
    轻质的支架系统用于维护或浇筑较短的桥梁。

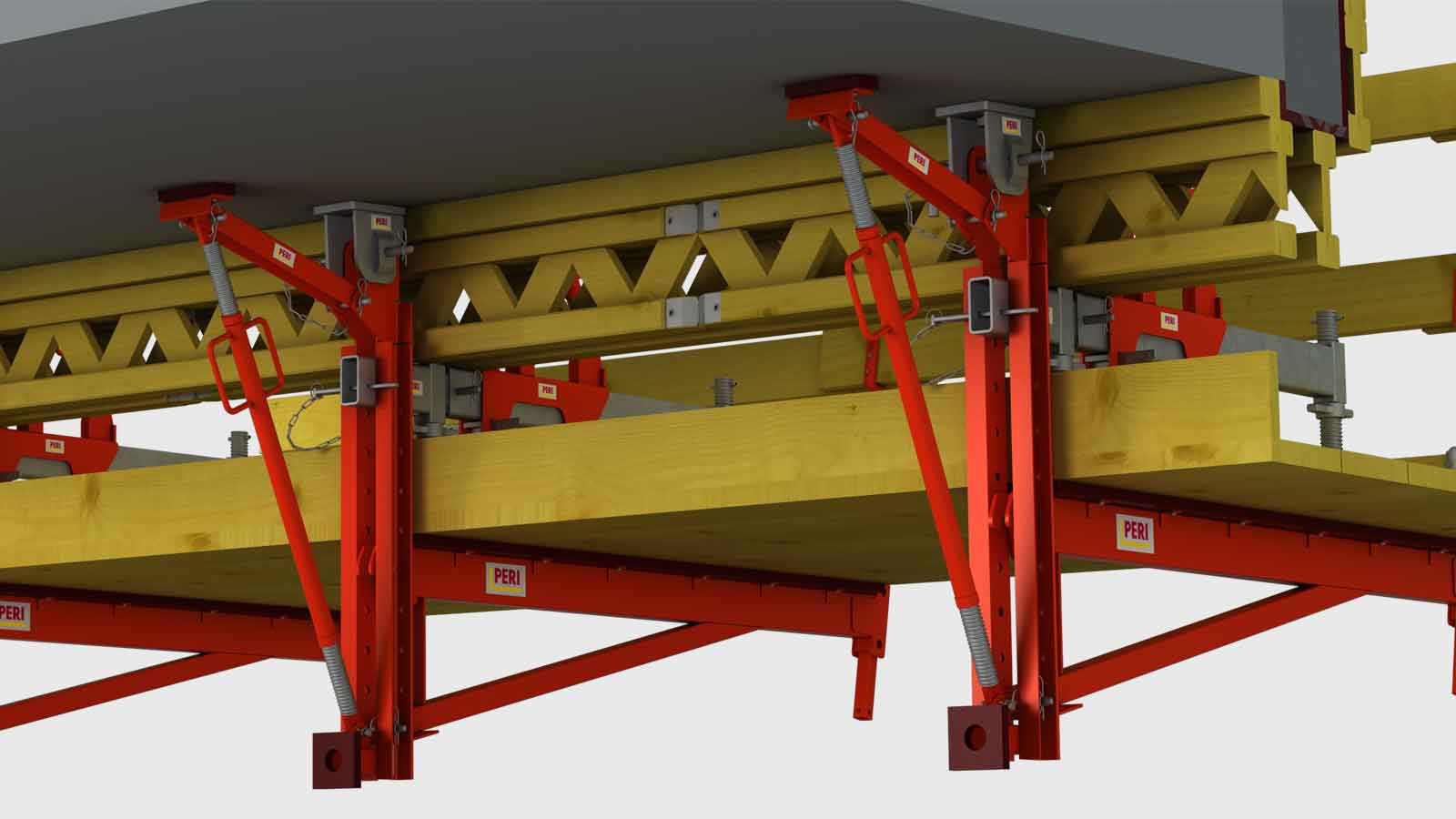

  • After the initial assembly of the PERI VGK Cantilevered Parapet Bracket, access by means of an elevating work platform or scaffolding is not necessary.
    在初始组装PERI VGK边梁支架完毕后，不需要在下方使用脚手架或吊车。

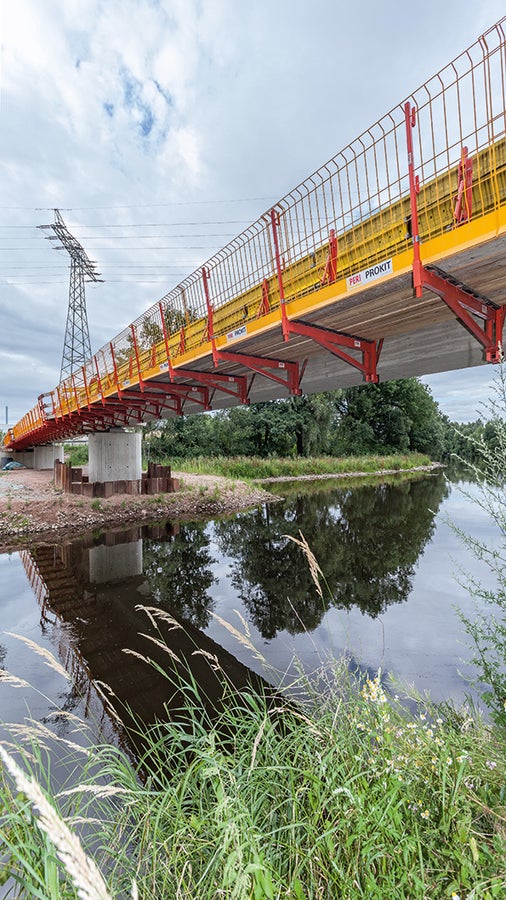

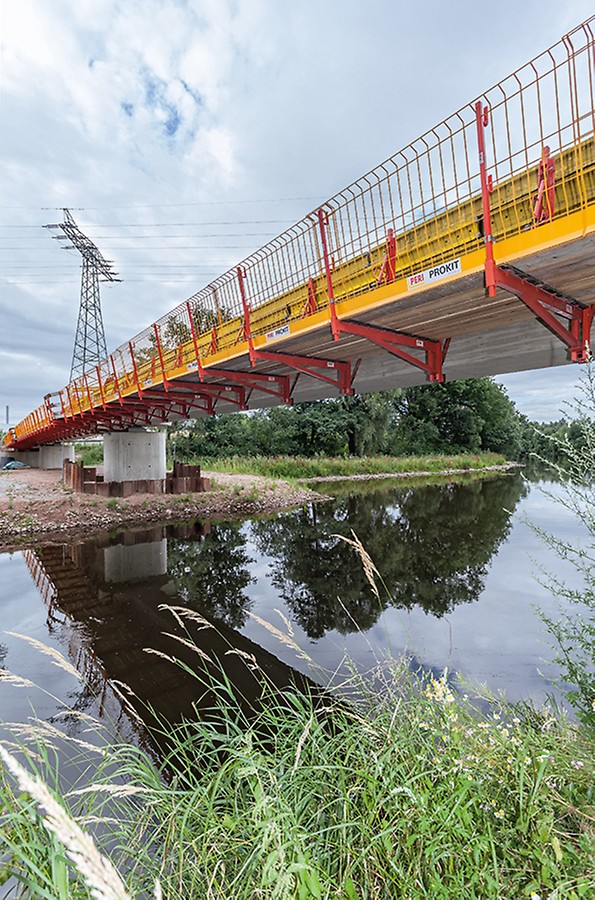

  • The VARIOKIT Cantilevered Parapet Bracket with a closed working platform is the ideal solution for refurbishment work and new construction.
    VARIOKIT 边梁支架系统带有封闭的作业平台，是维护项目与新项目施工的最佳解决方案。

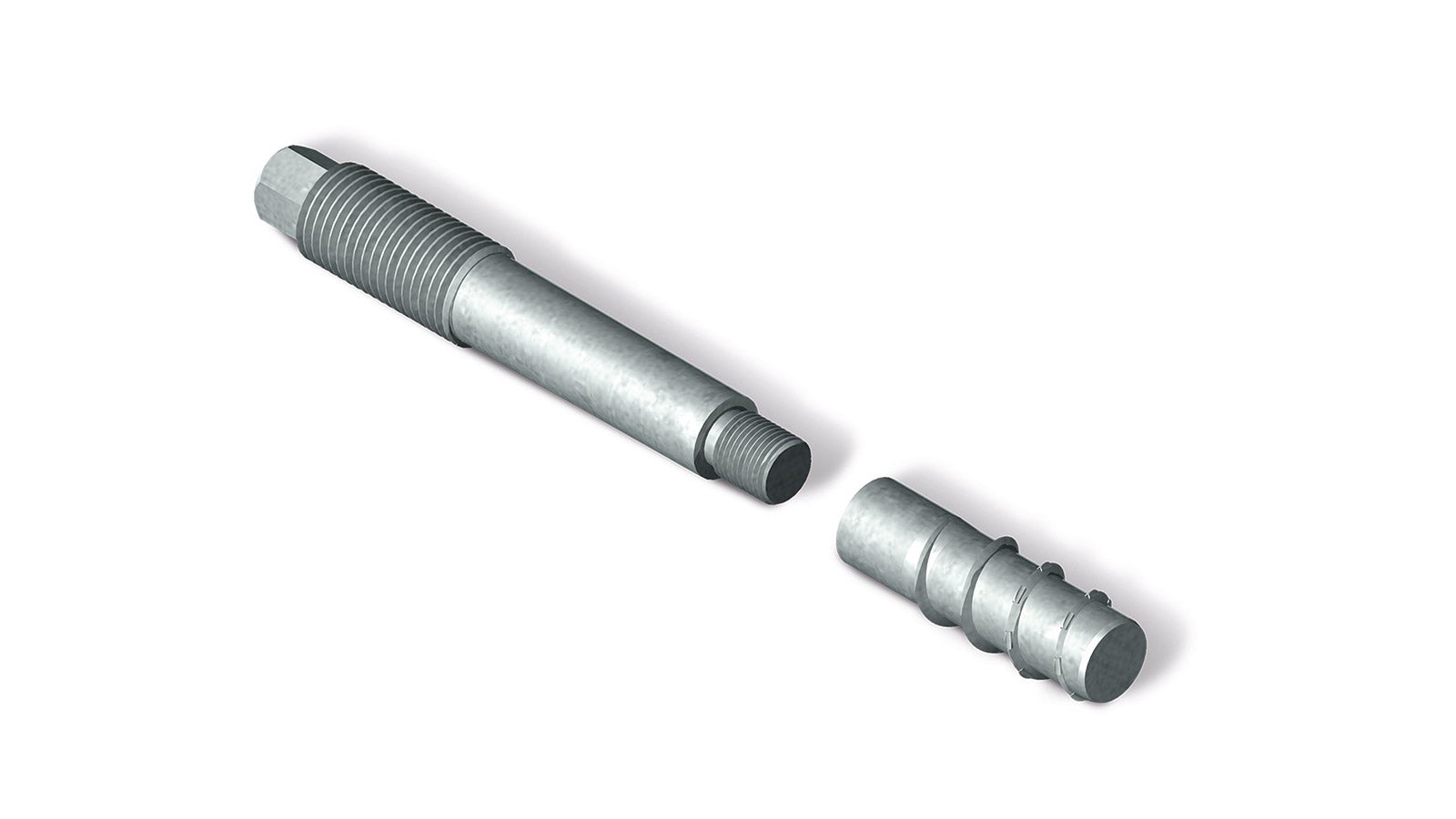

  • The Refurbishment Anchor consists of two parts of which only the Internal Threaded Sleeve is lost; the anchor bolt can be unscrewed and removed after use and can be re-used many times over. This facilitates dismantling work and saves costs.
    维护专用锚件由两个部分组成，其中内螺纹的套管被浇筑在混凝土内，外螺纹的连接组件可在使用后拧下，并重复多次使用。也因此节省了成本。

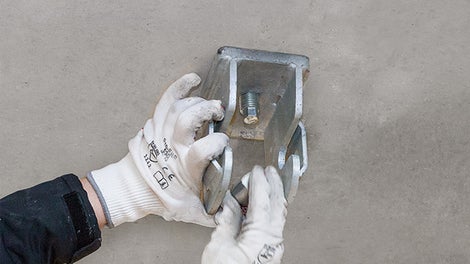

  • The refurbishment anchor can immediately bear the dead weight of the VGK Cantilevered Parapet Bracket. This leads to fast erection and reduces blocking time. The bracket is fully load-bearing once the composite mortar has hardened.
    维护专用锚件能够立即承载边梁支架的自重，它不但安装速度快，而且减少了等待时间。在复合砂浆固化后，支架可以承受额定的荷载。
