坚固
翼缘上的保护钢帽，以及腹板端面的弧形设计。 -
满足施工要求的质量
翼缘由针叶树木制成，高密度的腹板有较高含量的树脂。
-
多功能
高经济性，适用于不同应用。
产品图片
-
![The cost-effective solid web girder]( "VT 20K 模板木梁")
经济的、实心模板木梁。 -

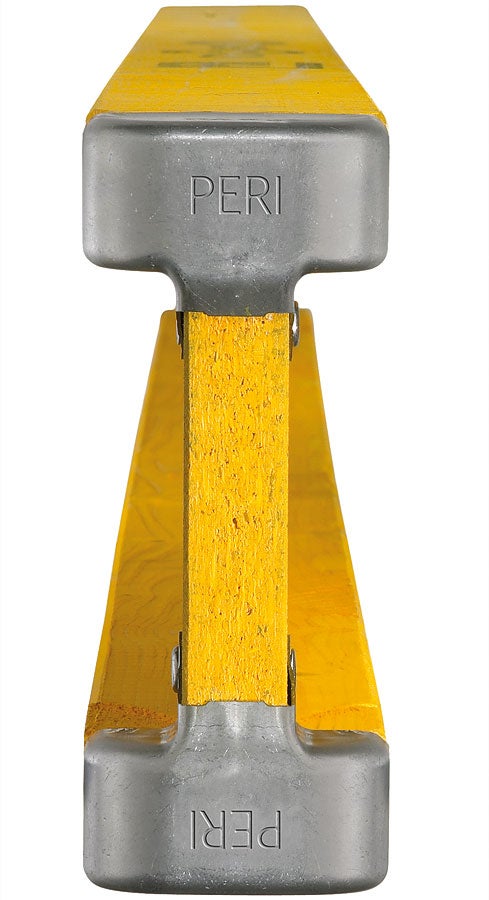

![Steel caps on the ends of the chords provide reliable protection against damage. Securing of the steel cap has been intentionally done in the unstressed area of the web.]( "VT 20K 模板木梁")
钢帽可保护翼板的端头免受损害。腹板端面的弧形设计，钢帽固定在无荷载的端头。 -

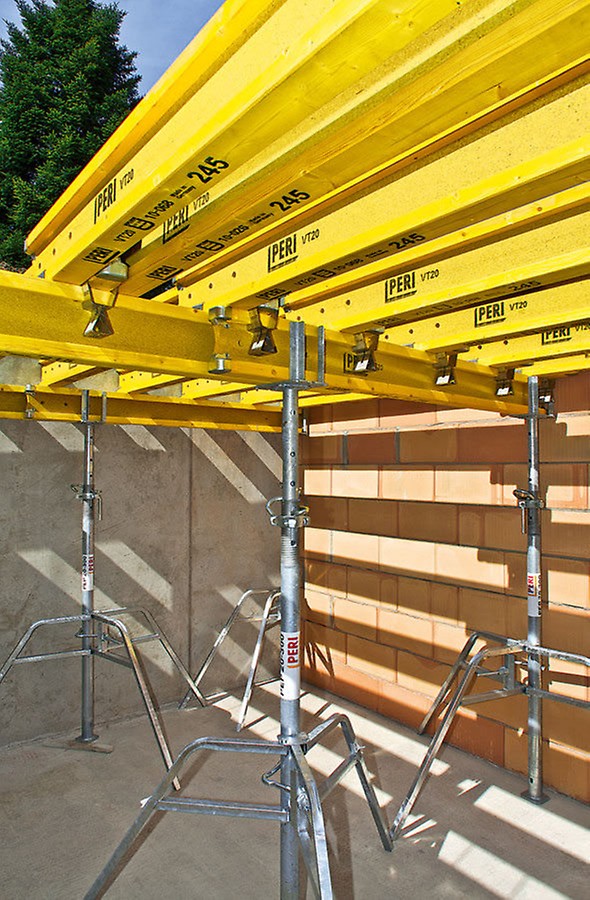

![The girder with a 20 cm overall height was developed specially for slab formwork operations. It can be used as a secondary and main beam.]( "VT 20K 模板木梁")
Der Träger mit 20 cm Höhe wurde speziell für die Deckenschalung entwickelt. Er kann als Quer- und Jochträger eingesetzt werden. 20厘米高的木制梁专为楼板模板开发。可作为横梁或主梁。 -

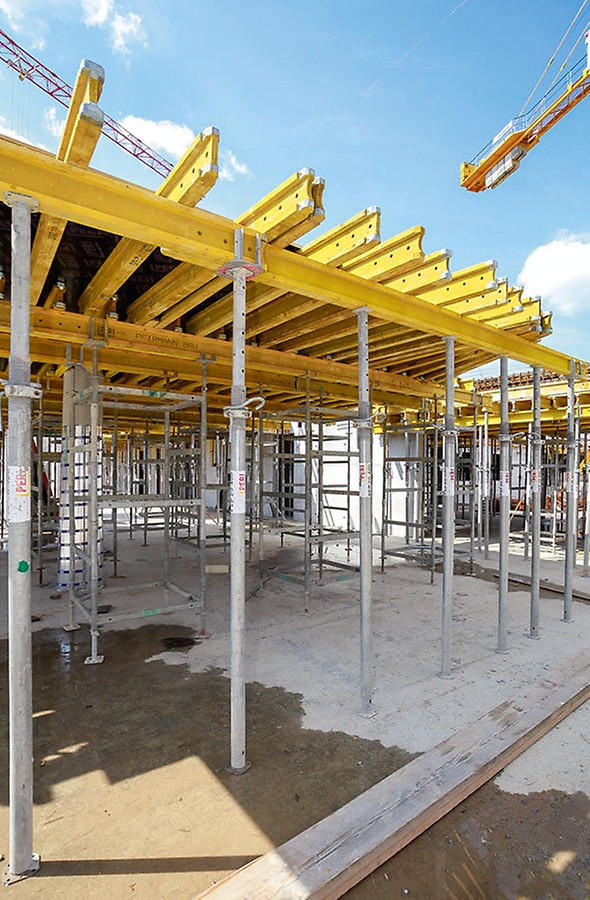

![PERI's Universal wooden formwork girder with a 20 cm overall height, optimized for use in slab formwork operations, cost-effective use also for special solutions]( "VT 20K 木制模板梁")
派利通用的木制模板梁，高度为20厘米，专为楼板模板优化，即使对于特殊模板也是经济的解决方案。 -

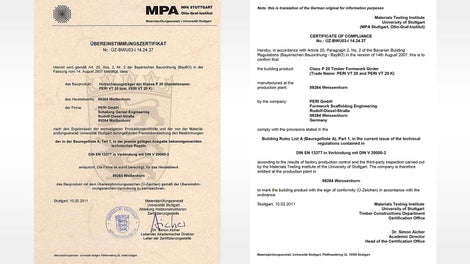

![The VT 20K girder also carries the mark of conformity – self and third-party monitoring are thus guaranteed.]( "VT 20K 木制模板梁")
VT 20K 模板梁均带有Ü-的标记– 可确保内部、外部的监控。
产品数据表
系统类型
Holzschalungsträger
方面
板梁: 0,20 x 1,45 m | 0,20 x 2,15 m | 0,20 x 2,45 m | 0,20 x 2,65 m | 0,20 x 2,90 m | 0,20 x 3,30 m | 0,20 x 3,60 m | 0,20 x 3,90 m | 0,20 x 4,50 m | 0,20 x 4,90 m | 0,20 x 5,90 m,
腹板高度: 4 cm
材料
Nadelholz, hochverdichtete Stegplatte mit hohem Kunstharzanteil
重量
5,3 kg/m
加载
允许剪切力: 11,0 kN,
赖氨酸: 4181 cm⁴,
允许弯矩: 5,0 kNm,
允许承载强度: 22 kN
兼容于
MULTIFLEX Träger-Deckenschalung, VT 20 Alpha Vollwandträger, VT 20 ALPHA 3S Vollwandträger, GT 24 Gitterträger
附加功能
弯曲刚度El: 460 kNm²
软件
PERI CAD
应用程序和工具
MULTIFLEX Träger-Deckenschalung Konfiguration
