PEP Ergo 楼板模板支撑

自重轻，承载能力高。

PERI PEP Ergo支撑系统主要用于支撑楼板模板。实用的细节设计让操作变得安全、简单， 例如：定向调节的螺母、符合人体工程设计的G形定位钩，避免了调节过程中，被卡住的情况。

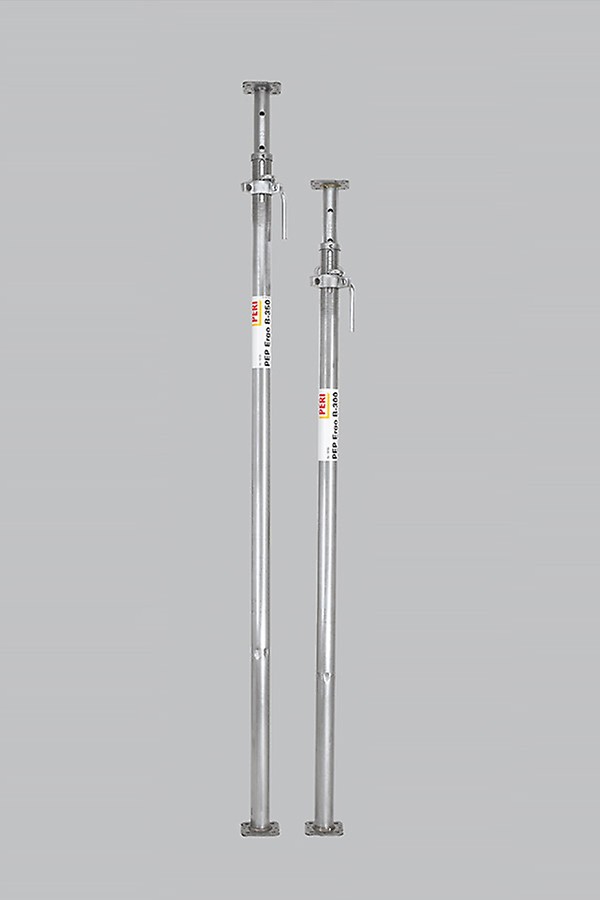

热浸镀锌确保了较长的使用寿命。在恶劣的施工条件下，立柱难免受到损坏，为此外管和内管设计成可以单独更换的结构。

PERI PEP Ergo楼板支撑系统特点是：进一步的提高了承载能力的同时减小了自重、实用的细节处理。

承载率：是指承载能力与系统自重的比值。承载率比同类楼板支撑高出70%。 PERI PEP ergo 符合DIN 1065标准要求，可达到荷载等级B、D与E的水平。单根支撑最大轴向承载力为50kN。

远超出规范标准的承载力

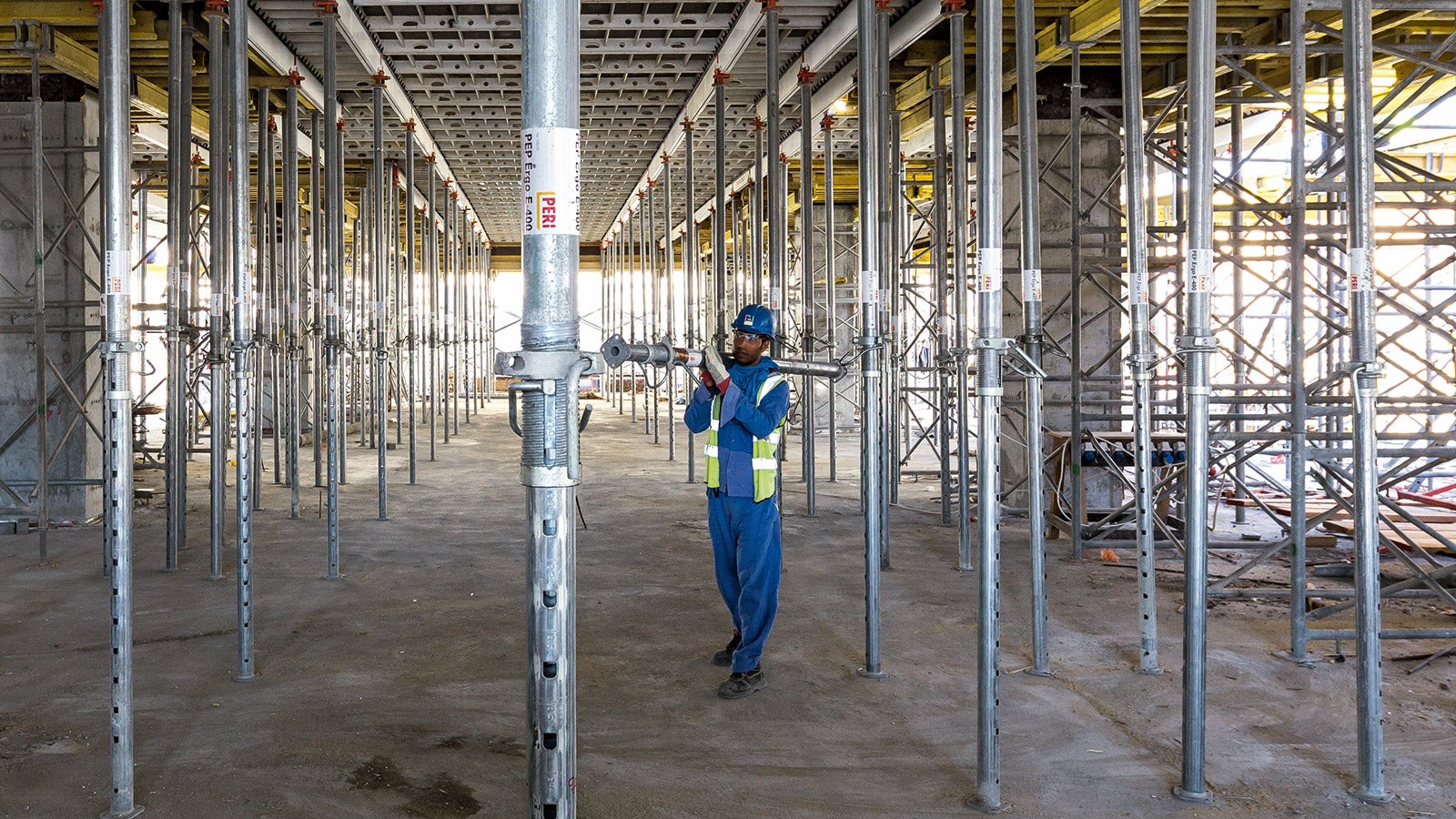

单根支撑最大轴向承载力 50 kN – 相对于高承载能力，极轻的自重
(PEP Ergo E-300+: 自重 = 19.3 公斤;最大承载力 = 50.4 kN)



       规格                            重量             最大承载能力

• PEP Ergo B-300       14,0 公斤         30 kN
• PEP Ergo B-350       15,6 公斤         30 kN
• PEP Ergo D-150       9,1 公斤           30 kN
• PEP Ergo D-250       13,1 公斤         35 kN
• PEP Ergo D-300+     15,9 公斤         35 kN
• PEP Ergo D-350+     19,2 公斤         40 kN
• PEP Ergo D-400       23,2 公斤         40 kN
• PEP Ergo D-500       30,7 公斤         40 kN
• PEP Ergo E-300+     19,3 公斤         50 kN
• PEP Ergo E-350+     21,7 公斤         50 kN
• PEP Ergo E-400       26,6 公斤         50 kN



其他技术细节

• 热浸镀锌的钢管式楼板模板支撑用来承载垂直方向的荷载。
• 每根支撑最大承载力: 50 kN。
• 建筑监督局认证 (PEP Ergo) | 定型认证 (PEP 20, PEP 30)。
• 支撑长度: 至 1,50 米 | 2,50 米 | 3,00 米| 3,50 米| 4,00 米 | 5,00 米。

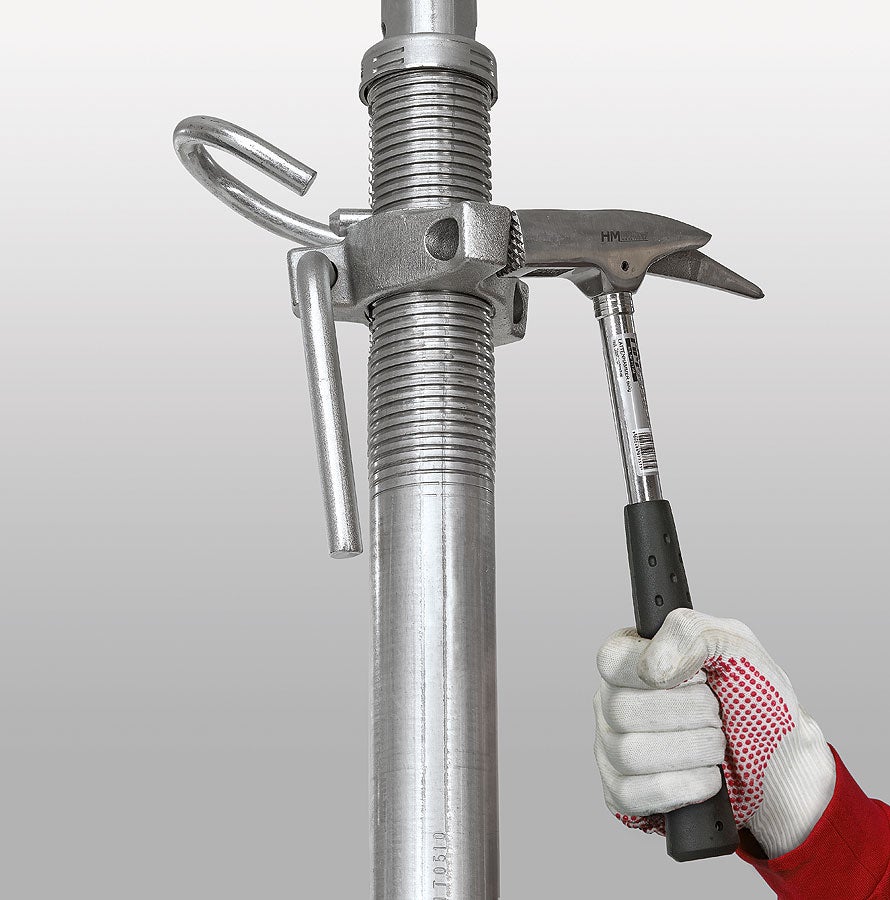

• 调整螺母可进行 12 cm的精确调节。
• 内管全长以10厘米为步距，设置定位孔。

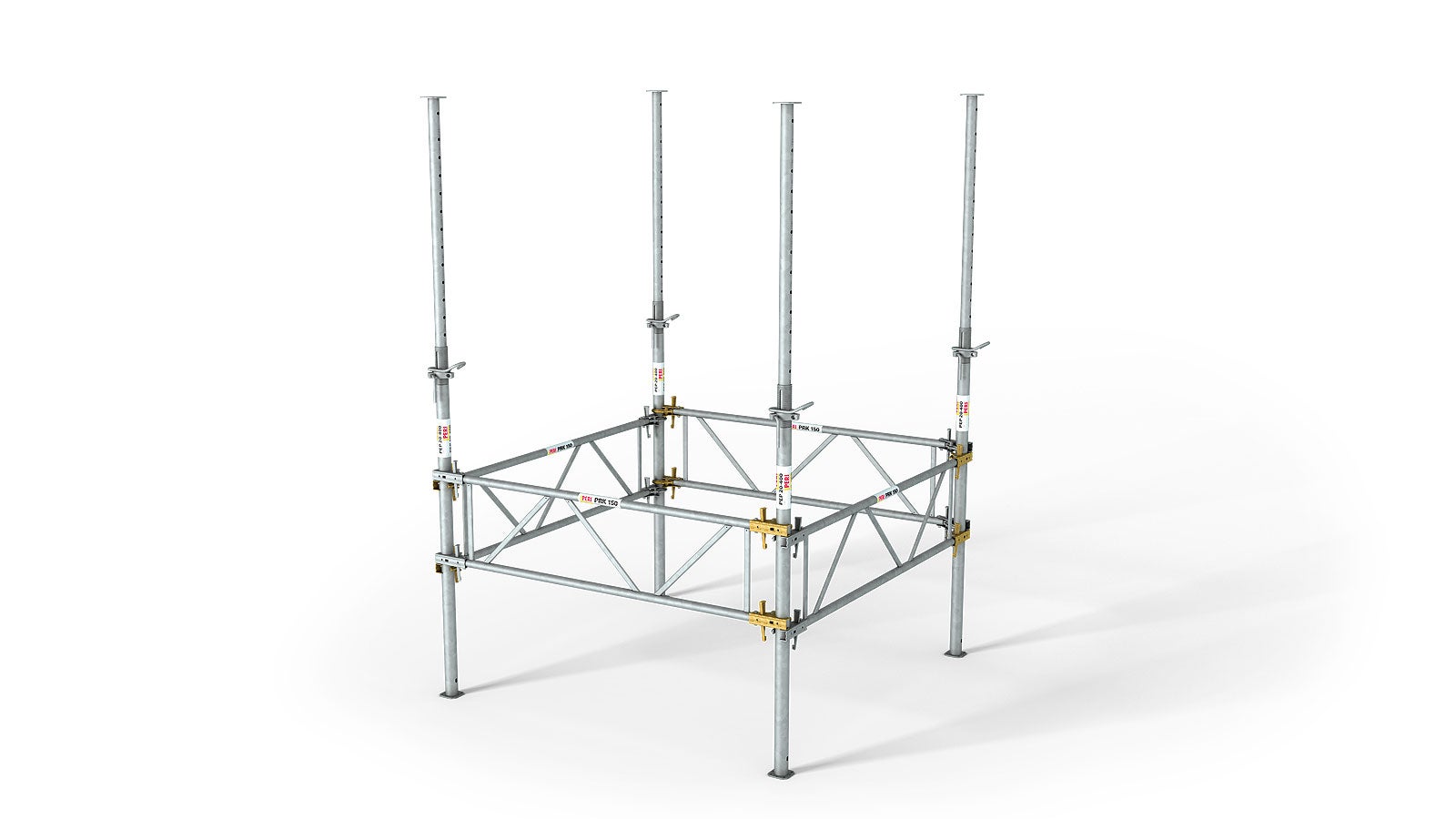

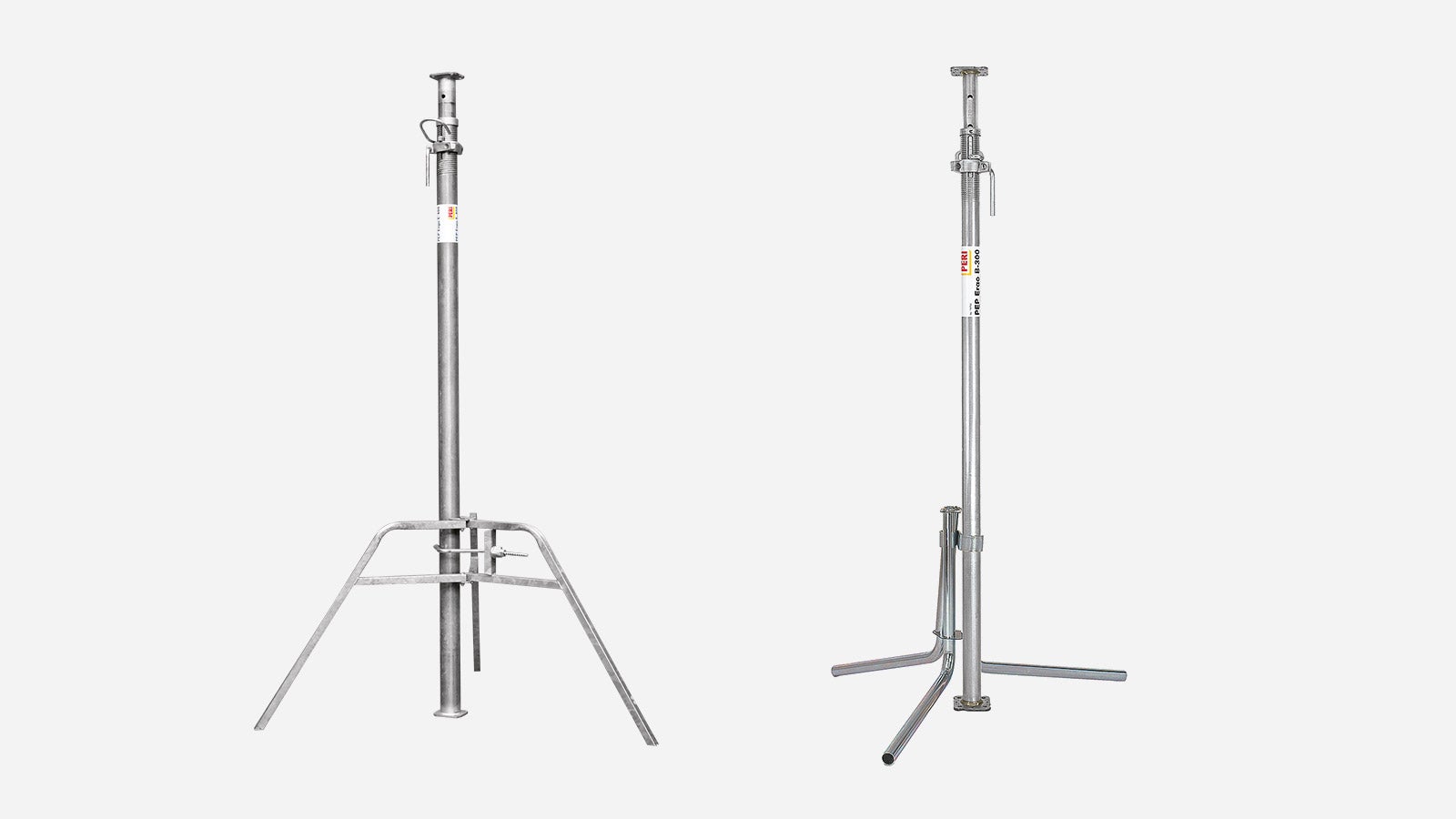

• 三脚架和安装框架作为组装辅助工具。
• 防挤压设计，有10厘米的缓冲空间，避免工伤。
• 支撑的类型、长度标注在支托板上，即使支撑相互堆放，也可轻易读出。
