SCS 单面模板的爬架系统

坚固的系统可适用于单、双面模板的爬架。

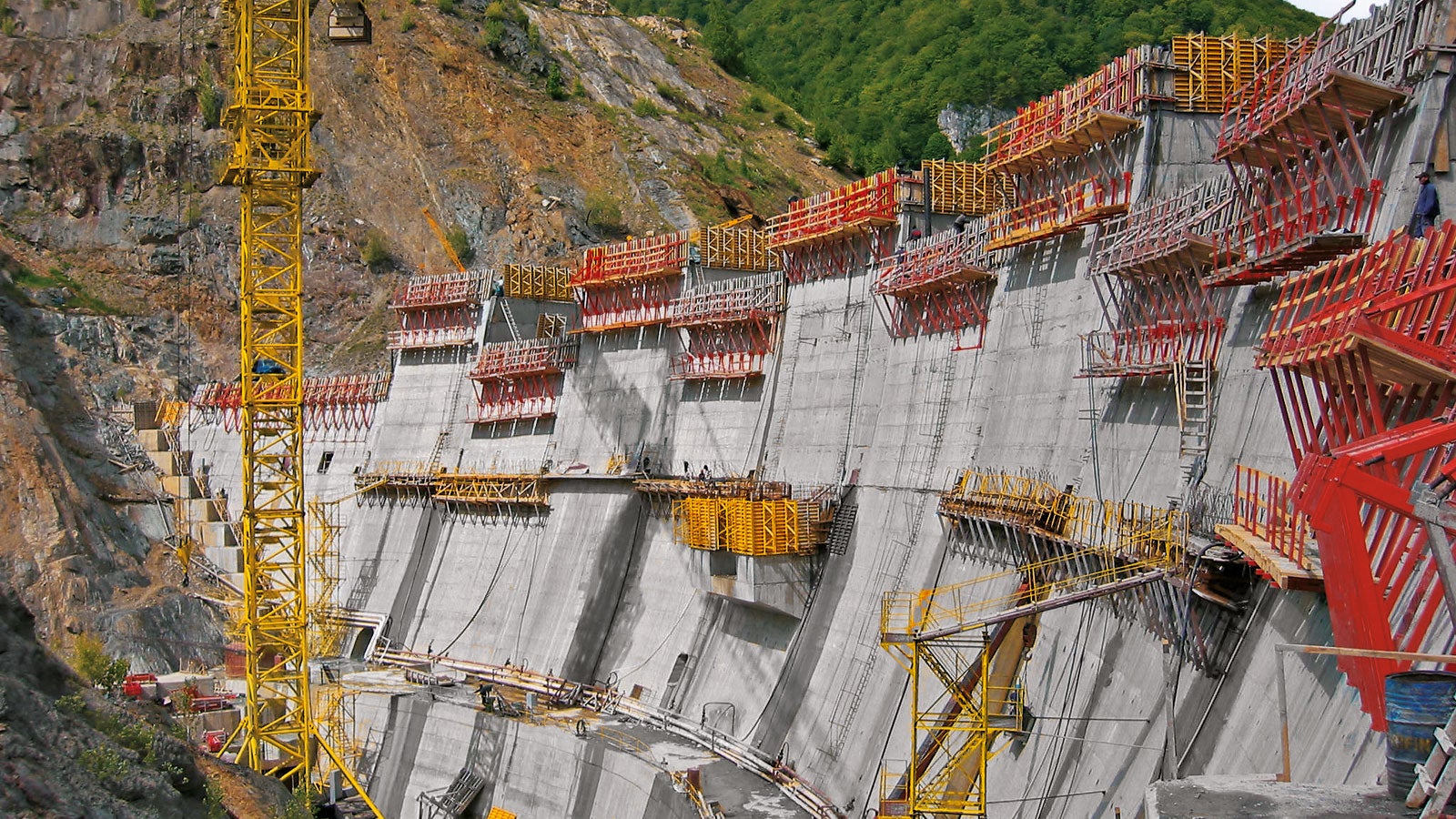

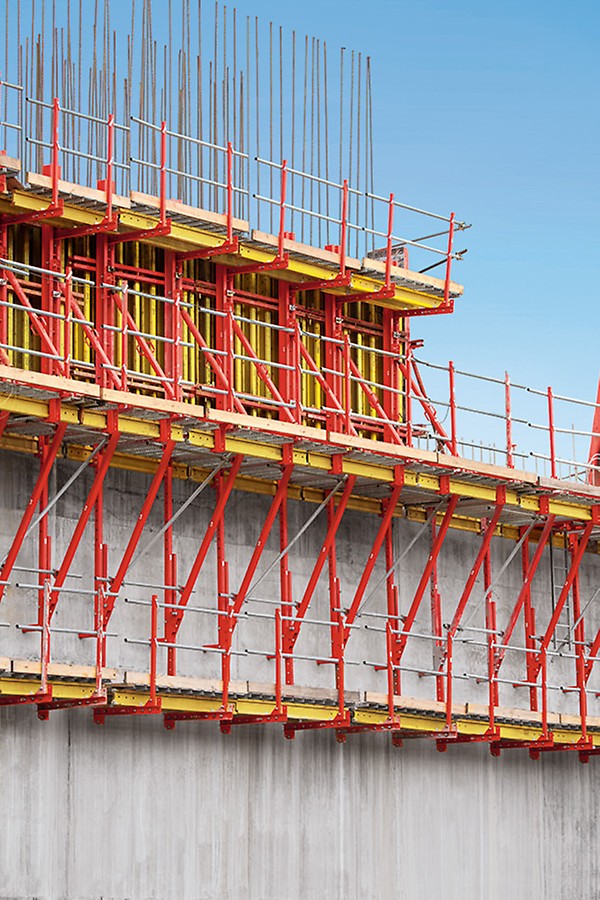

SCS通常作为单侧模板的爬架系统 –即：无穿墙拉杆设计的墙模系统。混凝土侧向压力通过支架以及爬架的锚固组件，传递给已经浇筑完成的结构。SCS爬架的典型应用是:水坝、升船机、冷却塔、防空洞和金库、墩帽以及隧道等。通过少量的附加组件，SCS也可作为带有穿墙拉杆墙模的爬架系统。

技术细节

• 支架系统可适用单侧、无穿墙拉杆的模板系统。
• SCS爬模单元由两个作业平台组成的爬架单元以及墙体模板组成，使用吊车可对其整体进行转运。

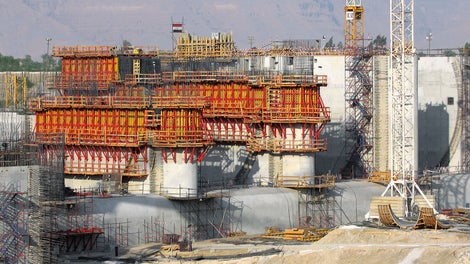

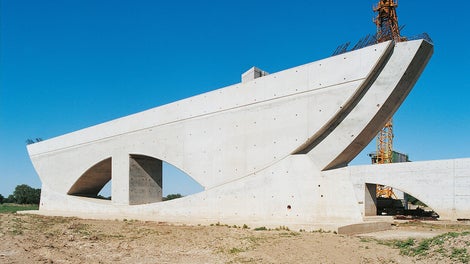

• 可适用于VARIO GT 24木梁式墙模以及TRIO、MAXIMO框式模板。
• SCS爬架系统的设计适用范围是：垂直结构: 3米浇筑高度；倾斜结构: 2.5米浇筑高度。
• 使用少量的附加组件，SCS也适用于高6米的双面墙体模板（带穿墙拉杆）。
• 可选择使用下挂平台。

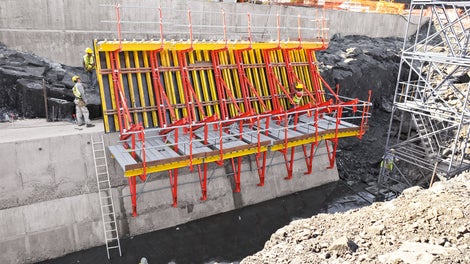

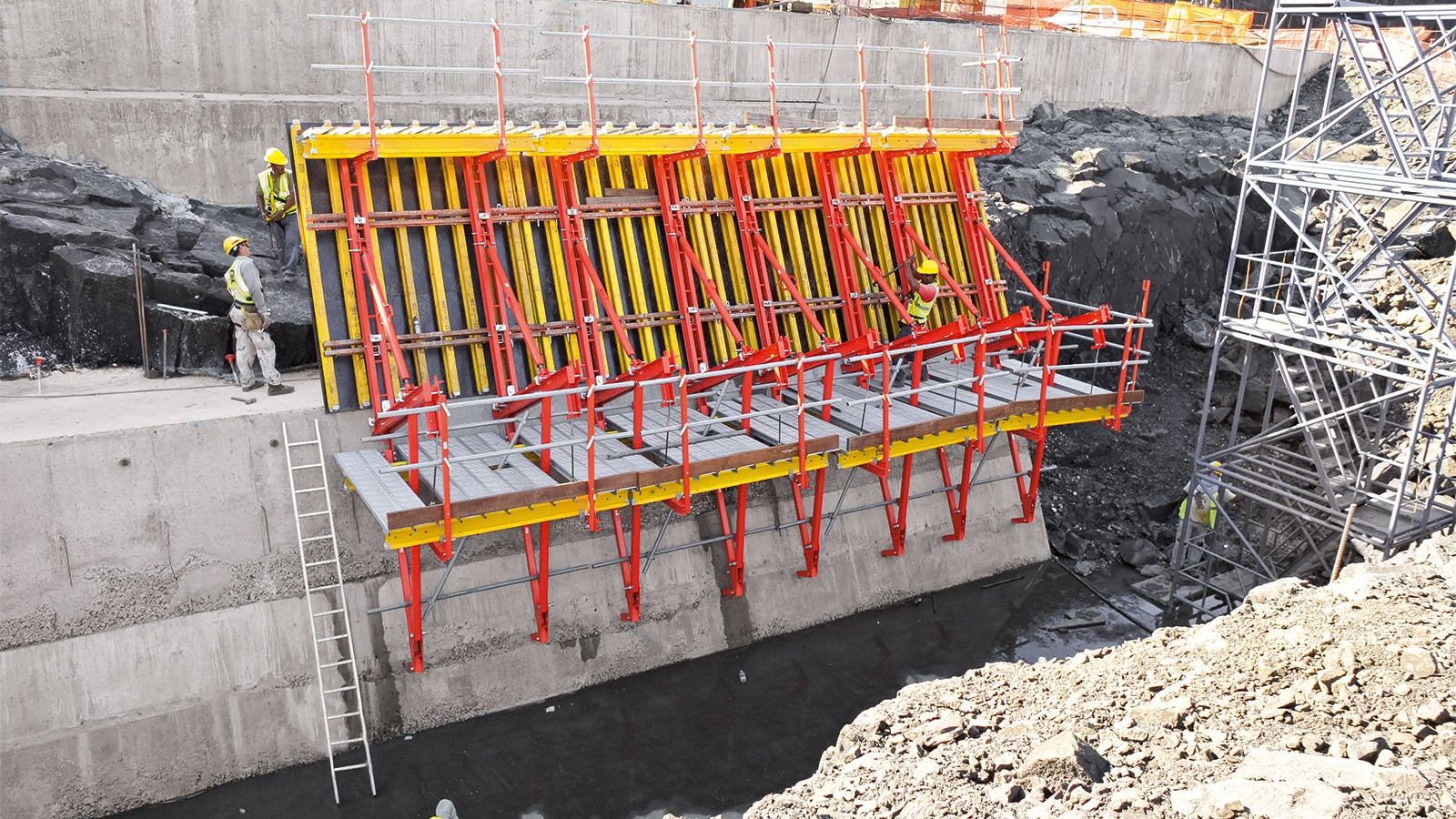

• 对于倾斜结构，可单独调整每个平台的倾角; 浇筑平台和下挂平台的可调倾角分别约为±15° 和 ±30°。



扩充设备

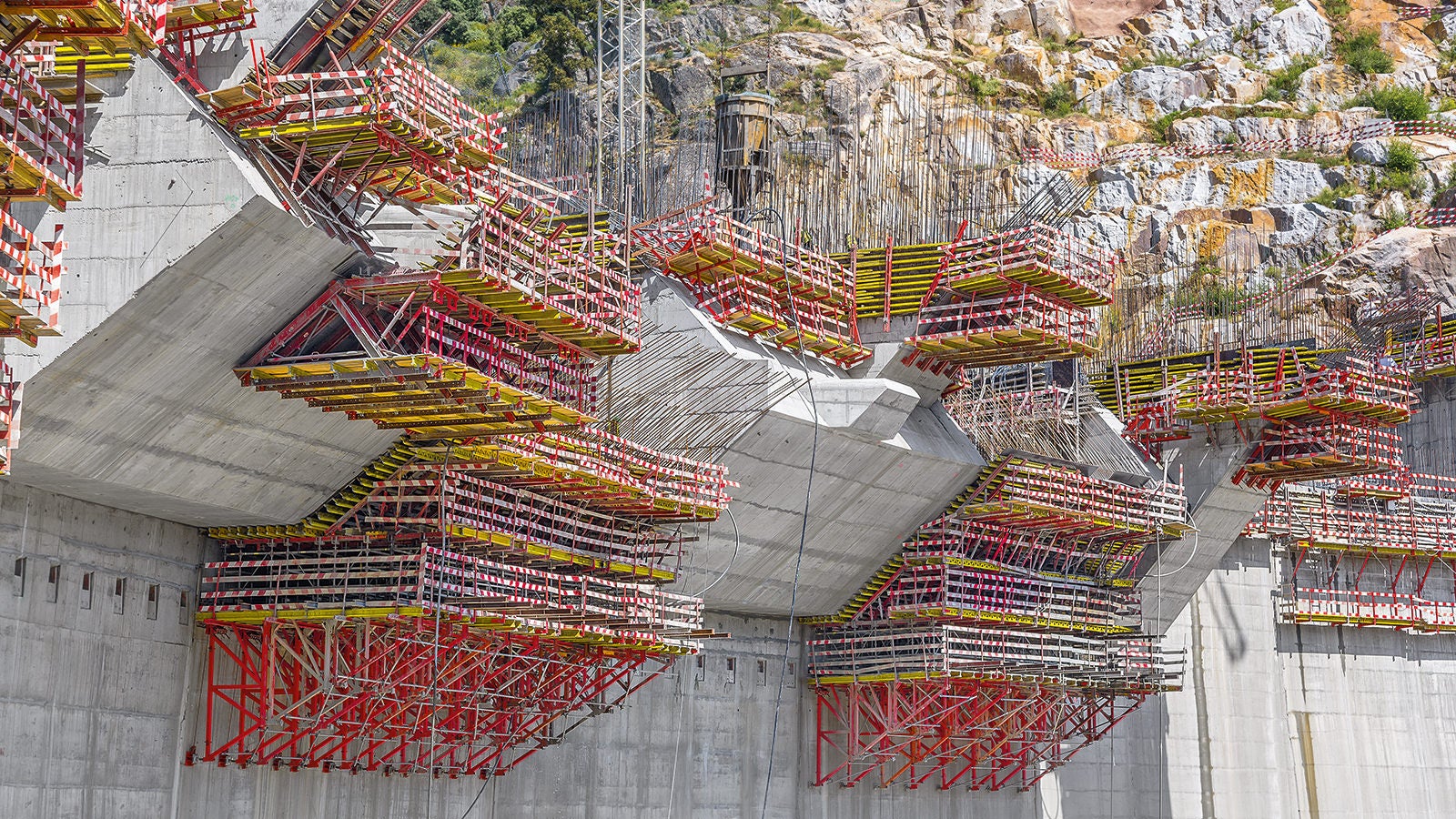

SCS 190

SCS 190操作平添宽1.9米，较小的施工空间，更加经济实惠。只需后倾模板即可实现拆模。

SCS 250

SCS 250操作平台宽2.5米，配备平移装置，不需要吊车即可将框式模板（如：MAXIMO和TRIO）后移79厘米，木梁式模板（如：VARIO GT24）后移63厘米。保证了足够的空间进行钢筋绑扎，安装埋件系统以及安装与拆卸孔洞的预留盒。

SCS 起步支架

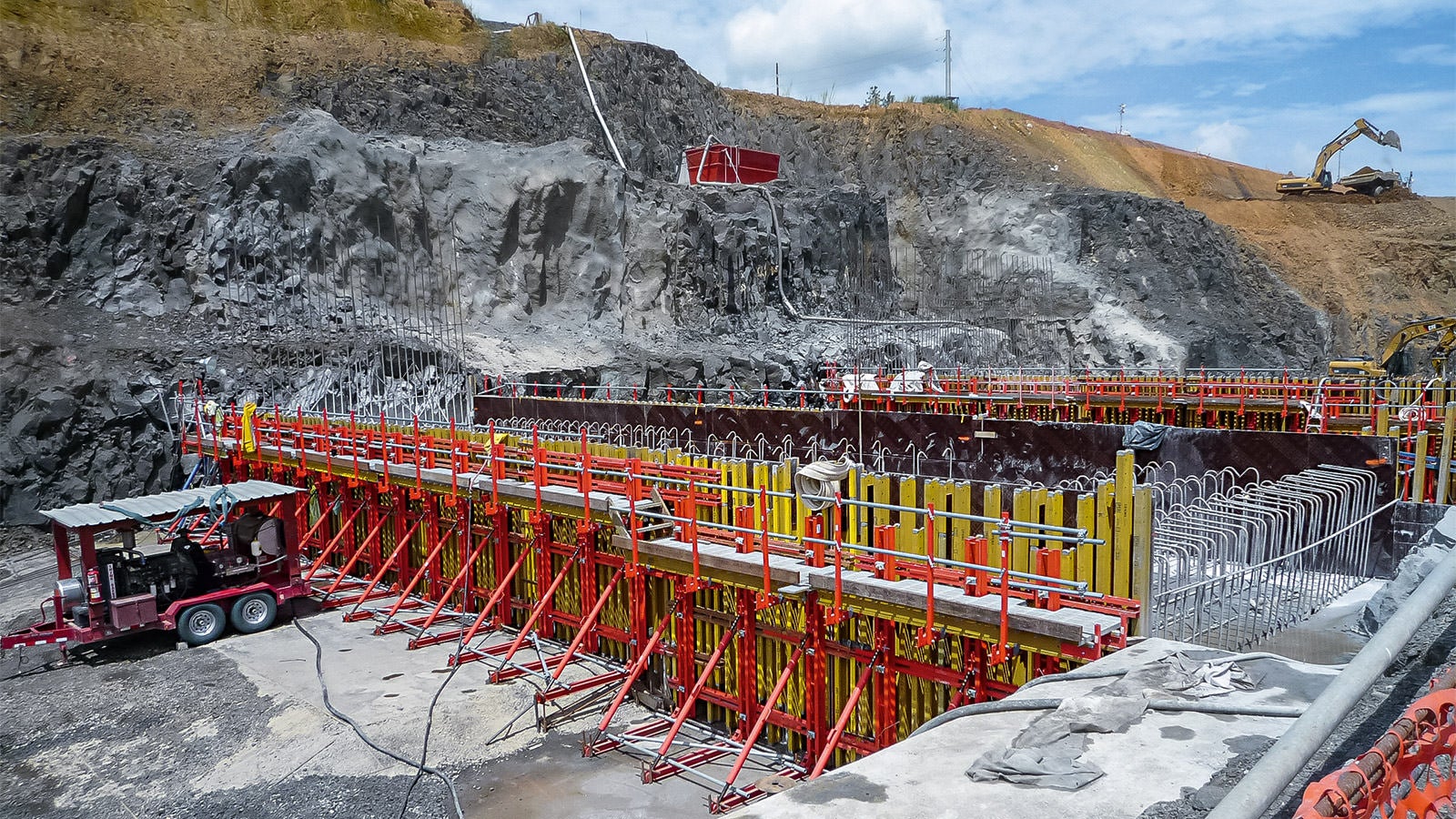

首节混凝土浇筑段可使用起步支架，对角的锚固组件将荷载转移至底板结构。SCS起步支架由垂直钢梁、斜撑和模板组成，这些组件可以在后续的施工中与爬架组合使用。

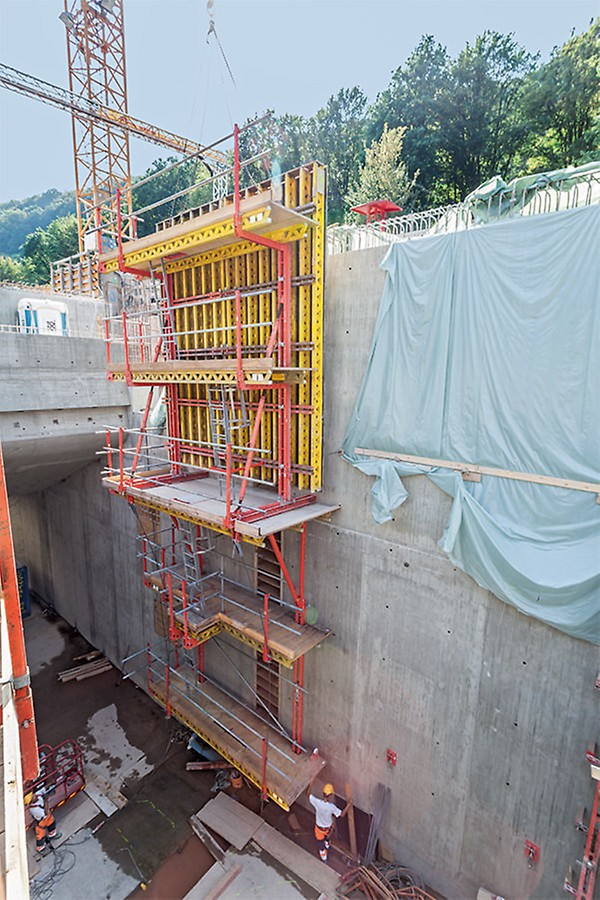

SCS与双面模板系统组合应用

使用少量的附加组件，SCS也可作为高达6米、带穿墙拉杆墙模的爬架系统使用。这提高了爬架系统的利用率，进一步提升了投资的经济性。
