VARIOKIT VRB 桁架梁

用于大跨度、承载高荷载的场合。

VRB 桁架梁通常作为25-40米大跨度桥梁项目中的承重支架。其特点是极高的承载能力-最大至3000 kNm, 同时有相对轻的重量。


技术细节



  • 最大设计跨度为 40 米，允许最大弯矩为 3.000 kNm。
  • 对不同长度的框架进行组合以及结合框架的伸缩功能，无间隙的实现所有跨度，同时可对安装误差进行补偿。



框架类型

桁架梁由不同长度、不同承载能力的框架组成，选择适当的组合方式可无级调整，适应所有跨度要求。框架可分为:

支座框架
用于将荷载传递给塔架。

连接框架
用于承载较高的剪力，布置在中间支座处、接缝处。

标准框架
用于支撑段的中部。

不受轴线限制的水平与竖直的连接，保证了高效的系统承载能力以及材料的利用率。

  • 极高的材料利用率

    由于高承载能力，减少了连接组件，加速了施工进程。

  • 快速调整长度

    适用少量不同种类框架，可简单调整桁架长度，适应桥梁变化的跨度。

  • 高安全性

    可与PERI UP模块化通道、支架结合使用。

产品图片

  • The system consists of different types of load and length optimized frames, which enable to continuously create every span with the corresponding combination.
    VRB 桁架梁系统有不同的规格，不同的承载能力、长度可选，可通过适当的组合对跨度实现无级的调整。

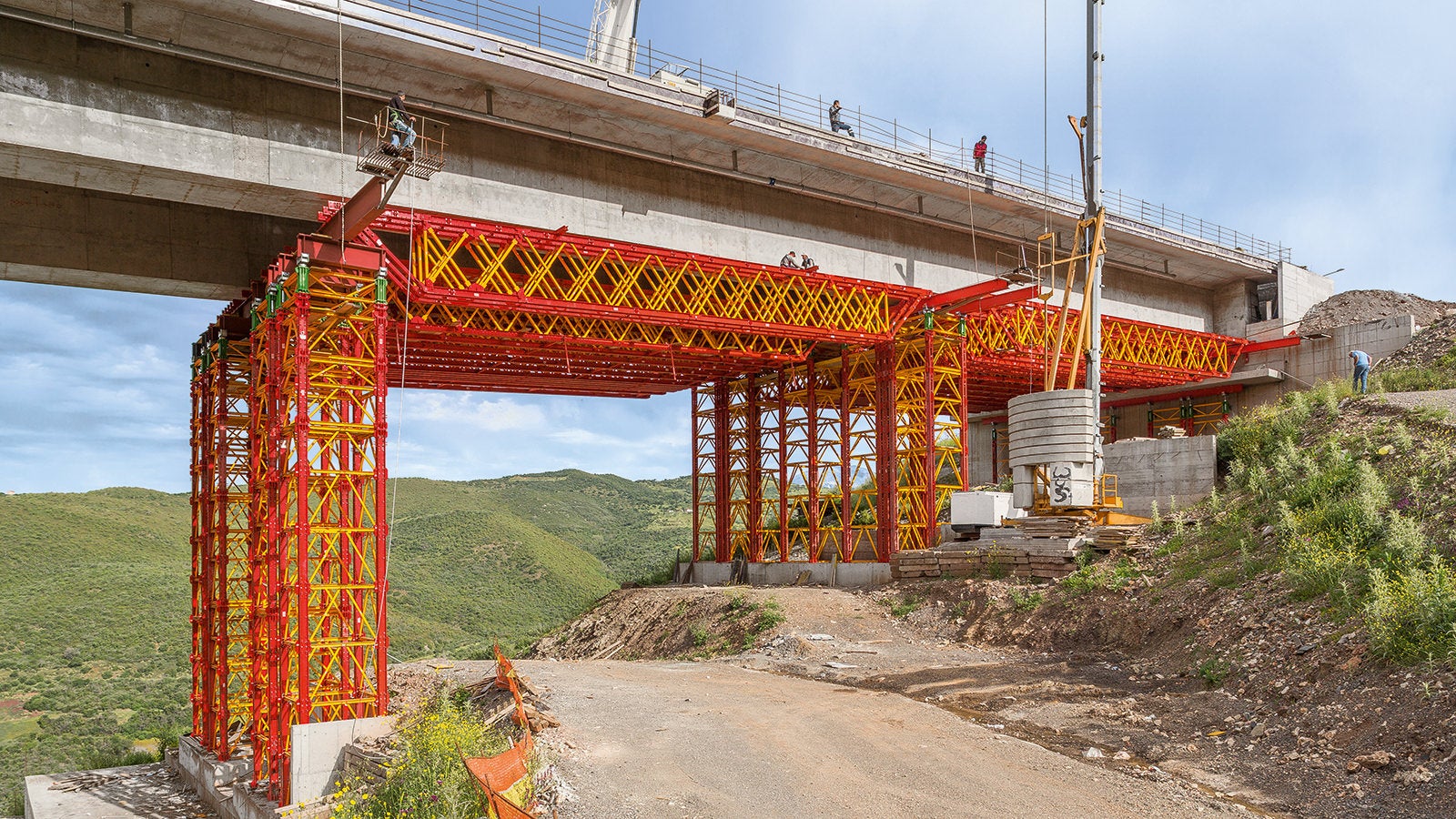

  • VARIOKIT Heavy-Duty Shoring Towers and Truss Girders serve as load-bearing falsework for the edge sections of a 412 m long motorway bridge.
    上图为 VARIOKIT 高强塔架、桁架系统作为412米长高速公路边缘部分的承重结构。

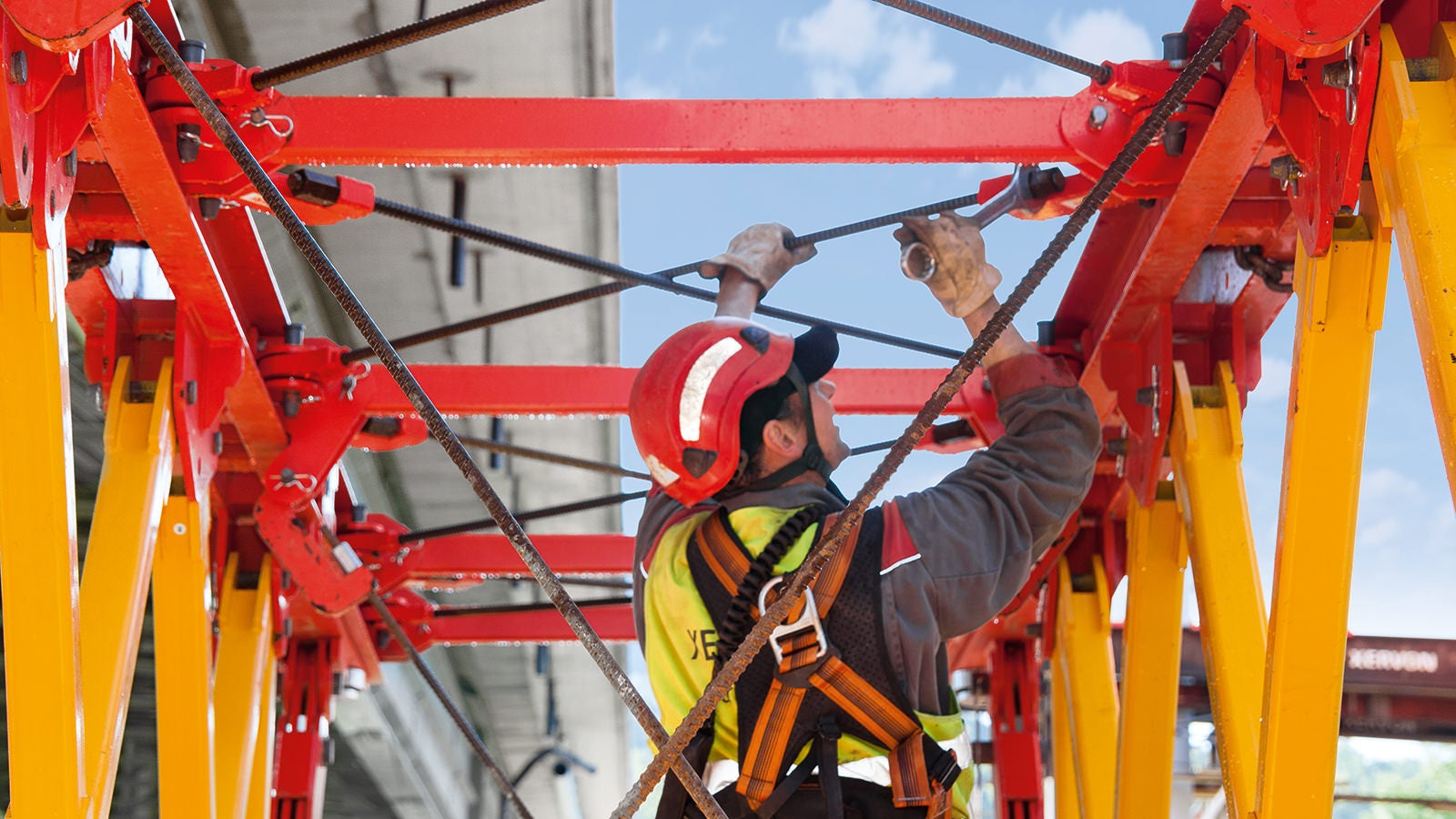

  • Bolted connections reduce assembly time during installation. The centric bracing connection ensures a high load-bearing capacity.
    螺栓连接降低了装配的工作量。连接中轴向拉杆连接件确保了系统的高承载能力。

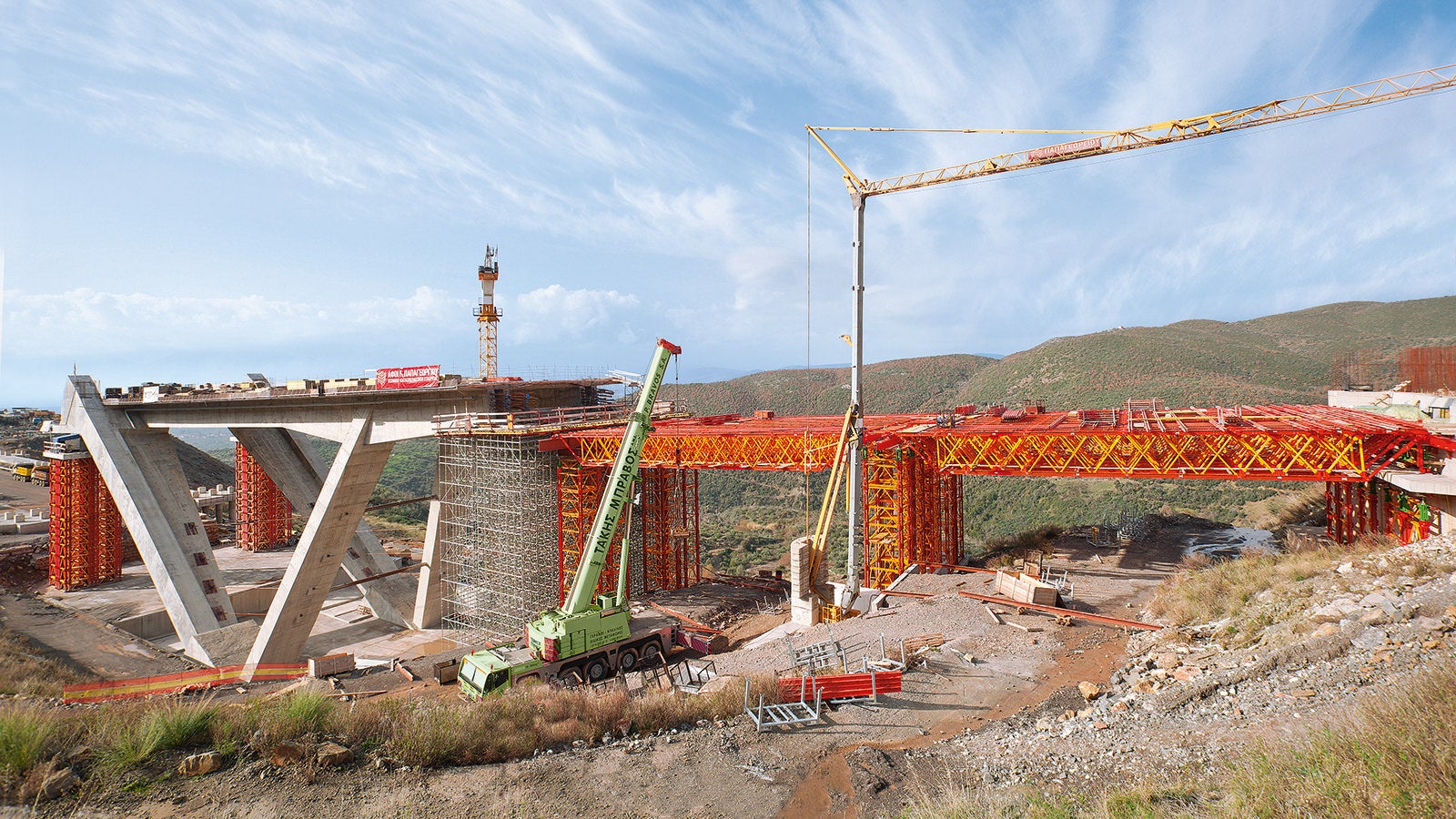

  • VARIOKIT Heavy-Duty Trusses and Heavy-Duty Shoring Towers from PERI for bearing of high loads.
    VARIOKIT 高强塔架和桁架梁系统的承载能力极高。

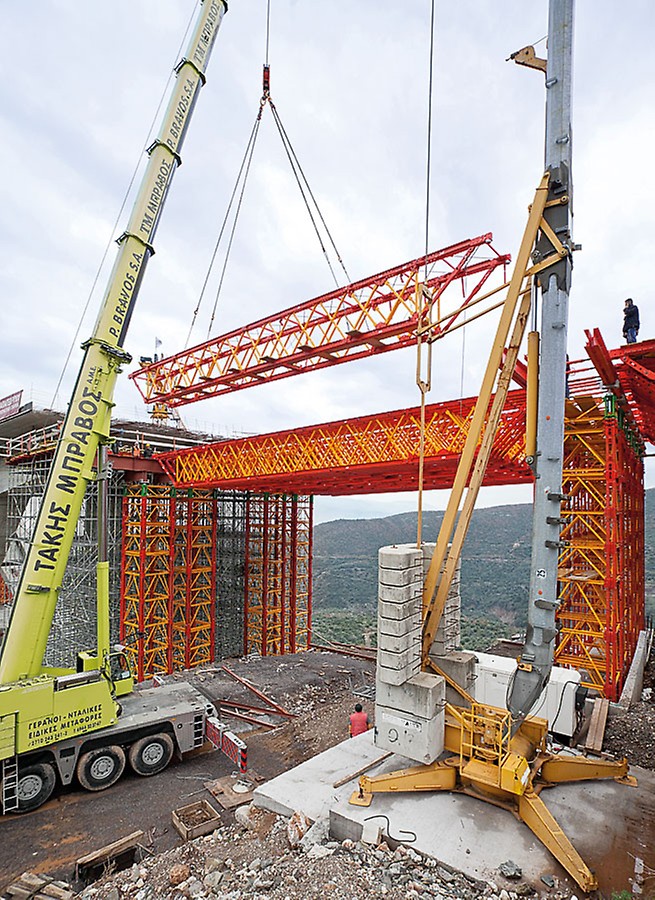

  • The VARIOKIT Heavy-Duty Truss for large spans offers high load-bearing capacity with a low dead weight. A further advantage is the easy assembly procedure.
    VARIOKIT 桁架系统自重轻，不仅能为大跨度结构提供极高的承载能力，而且装配过程迅速。

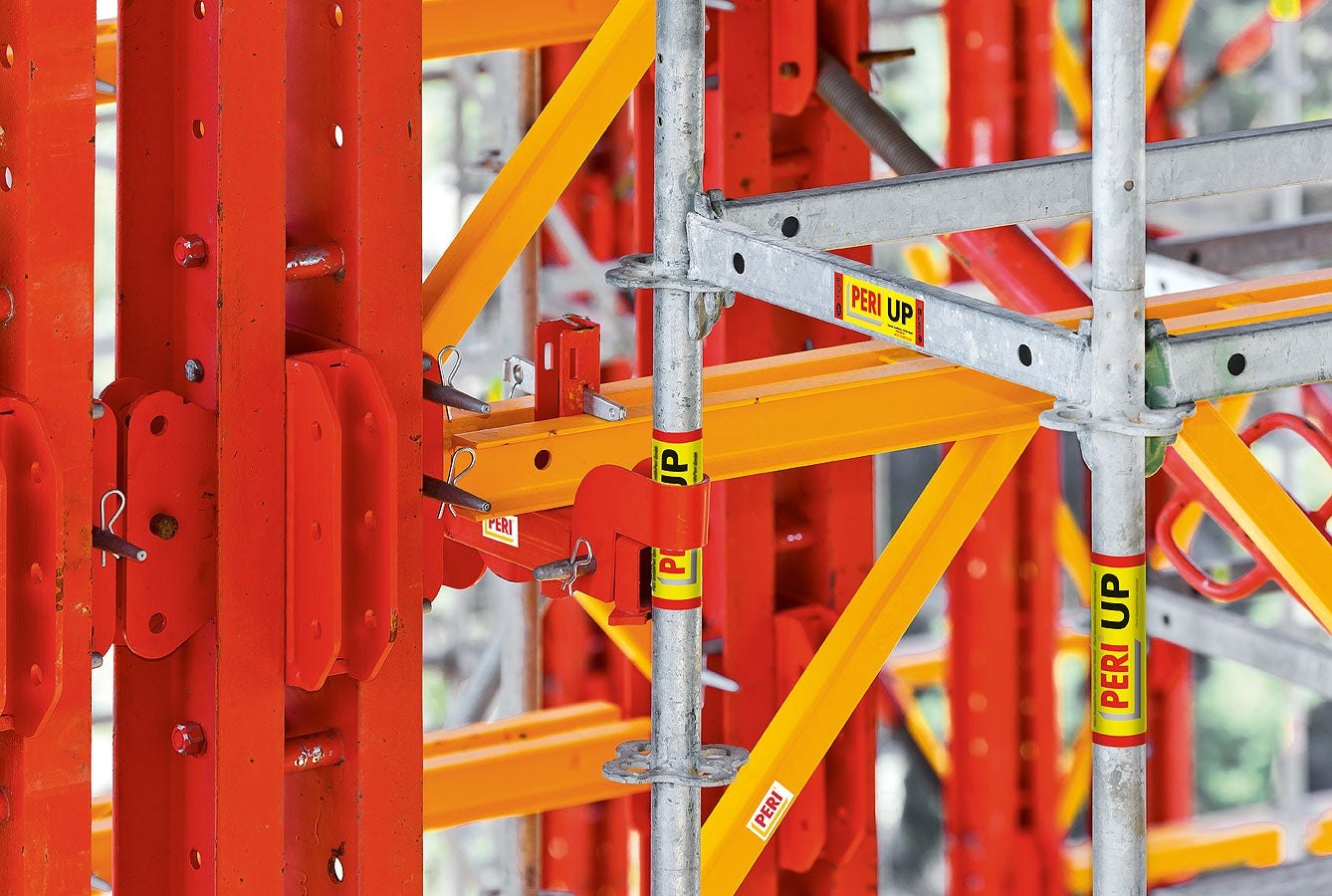

  • VARIOKIT is compatible with the PERI UP scaffold system. As a result, this allows the required access points and working platforms to be quickly and safely erected.
    VARIOKIT可与PERI UP脚手架系统兼容，因此可以快速地安装和搭建所需的作业平台以及通道系统。
